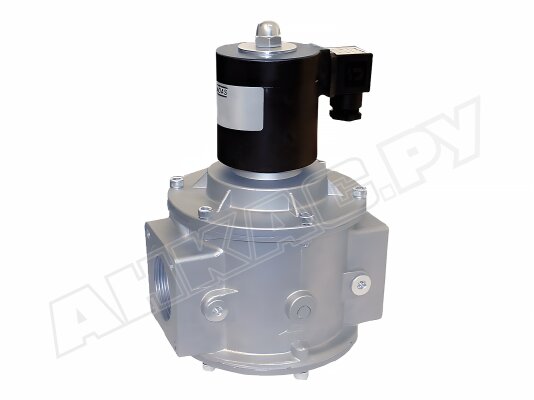

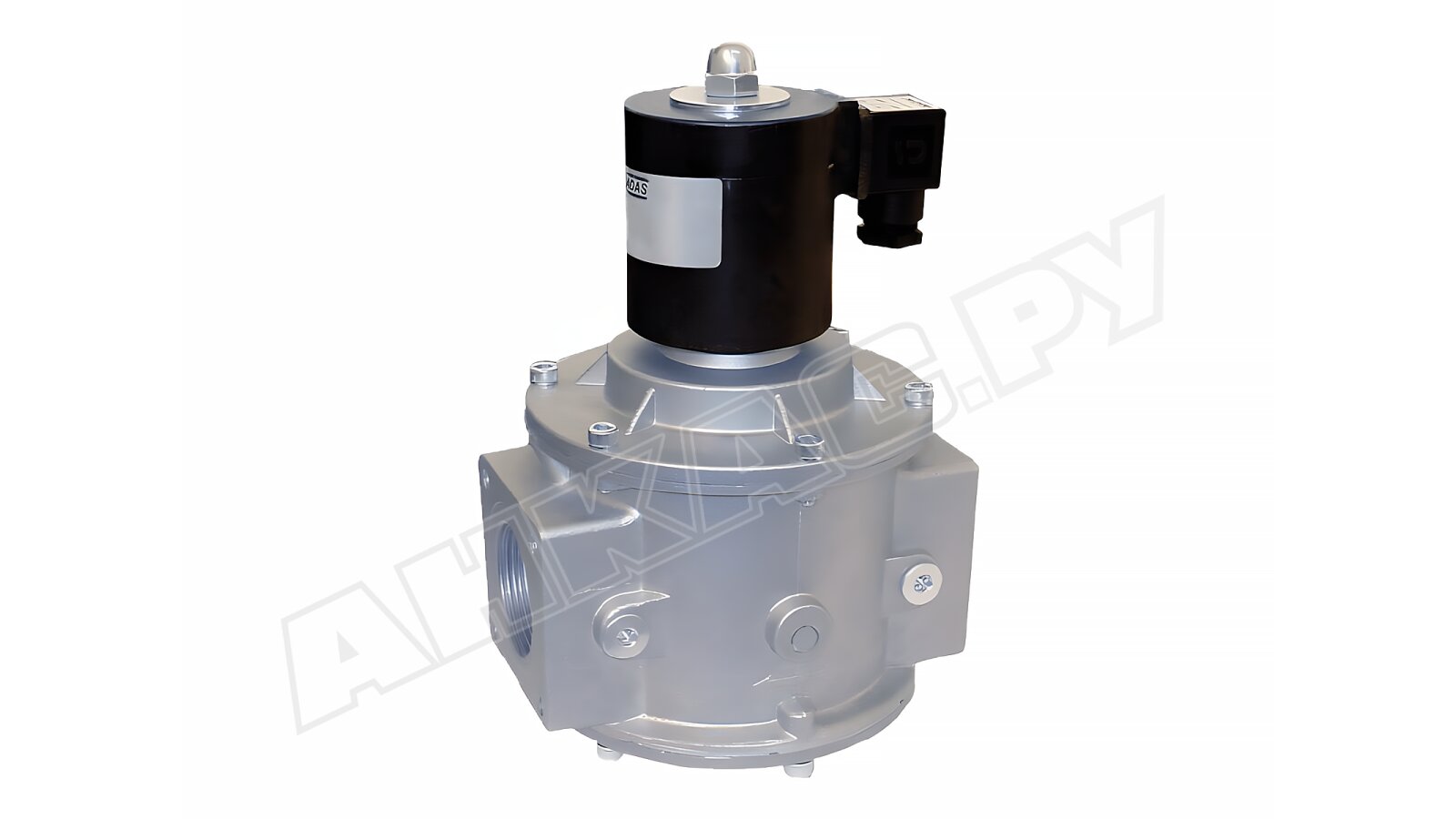

Газовый электромагнитный клапан Madas EVA50 608

Газовый электромагнитный клапан Madas EVA50 608 предназначен для дистанционного управления работой промышленной горелки. Обеспечивает функцию безопасности, быстро и герметично перекрывая поток газа при подаче напряжения на катушку. Рассчитан на давление газа 6000 мбар.

Рабочая среда

Автоматический клапан Madas EVA служит для оснащения систем, сжигающих природный газ (ГОСТ 5542-87). По запросу доступно исполнение для работы на попутном газе или биогазе.

Особенности и параметры:

• питание от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• максимальное давление на входе: 6000 мбар;
• класс А герметичности по европейскому стандарту EN 161;
• нормально-открытый тип (открыт при отсутствии напряжения, закрыт при подаче питания на катушку);
• быстрое срабатывание, перекрытие потока в течение < 1 сек.;
• входное и выходное соединения DN 50 для интеграции в систему;
• диапазон рабочих температур: -40...+60 °C;
• заявленный ресурс службы при стандартных условиях эксплуатации: 100 тысяч циклов;
• установка на горизонтальные, вертикальные трубопроводы (катушка вверху).

Конструкция

Алюминиевый литой корпус, произведенный по бесшовной технологии, отличается высокой стойкостью к коррозии, механическим нагрузкам, перепадам температур. При изготовлении клапана использованы износостойкие материалы с газонепроницаемыми свойствами: нержавеющая сталь, латунь, алюминий, NBR-каучук.

Клапан состоит из корпуса, электромагнитной катушки, уплотнительного кольца, нижней и верхней крышки, затвора, коннектора, уплотнения, заглушки G1/4”, крепежа.

Электрические компоненты заизолированы от воздействия пыли/ влаги, в том числе при направлении струй под любым углом (стандарт IP 65).

Конструкция Madas EVA не рассчитана на размещение в местах с внешней средой, агрессивно воздействующей на металлические детали и материал уплотнений.

Назначение

Нормально-открытый электромагнитный клапан Madas EVA служит в качестве устройства безопасности в системах дистанционного управления горелкой в отопительных и водогрейных котлах, паро-, теплогенераторах, технологических теплопроводах.

Условия эксплуатации

Электромагнитный клапан рассчитан на всепогодную эксплуатацию. Диапазон рабочих температур: -40...+60 °C.

Преимущества:

• конструкция для высоких нагрузок (давление газа до 6 бар);
• литой бесшовный корпус;
• быстрое срабатывание при угрозах, надежная герметизация потока;
• высокий уровень пыле-, влагозащиты;
• компактные размеры корпуса, упрощающие монтаж;
• морозостойкое исполнение;
• ресурс службы 100000 рабочих циклов.

В линейке Madas EVA доступны аналогичные модели с другими размерами соединений, питанием от сети 12В, 24В, 230В, для установок с давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар.
