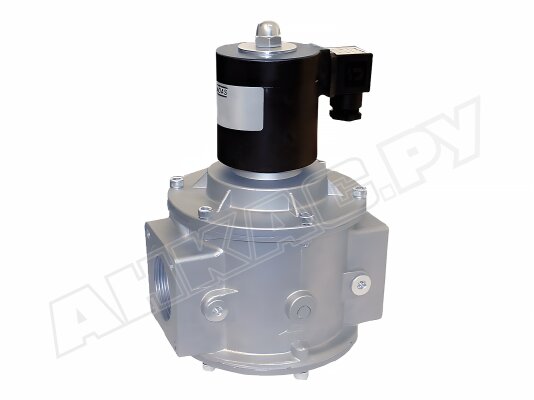

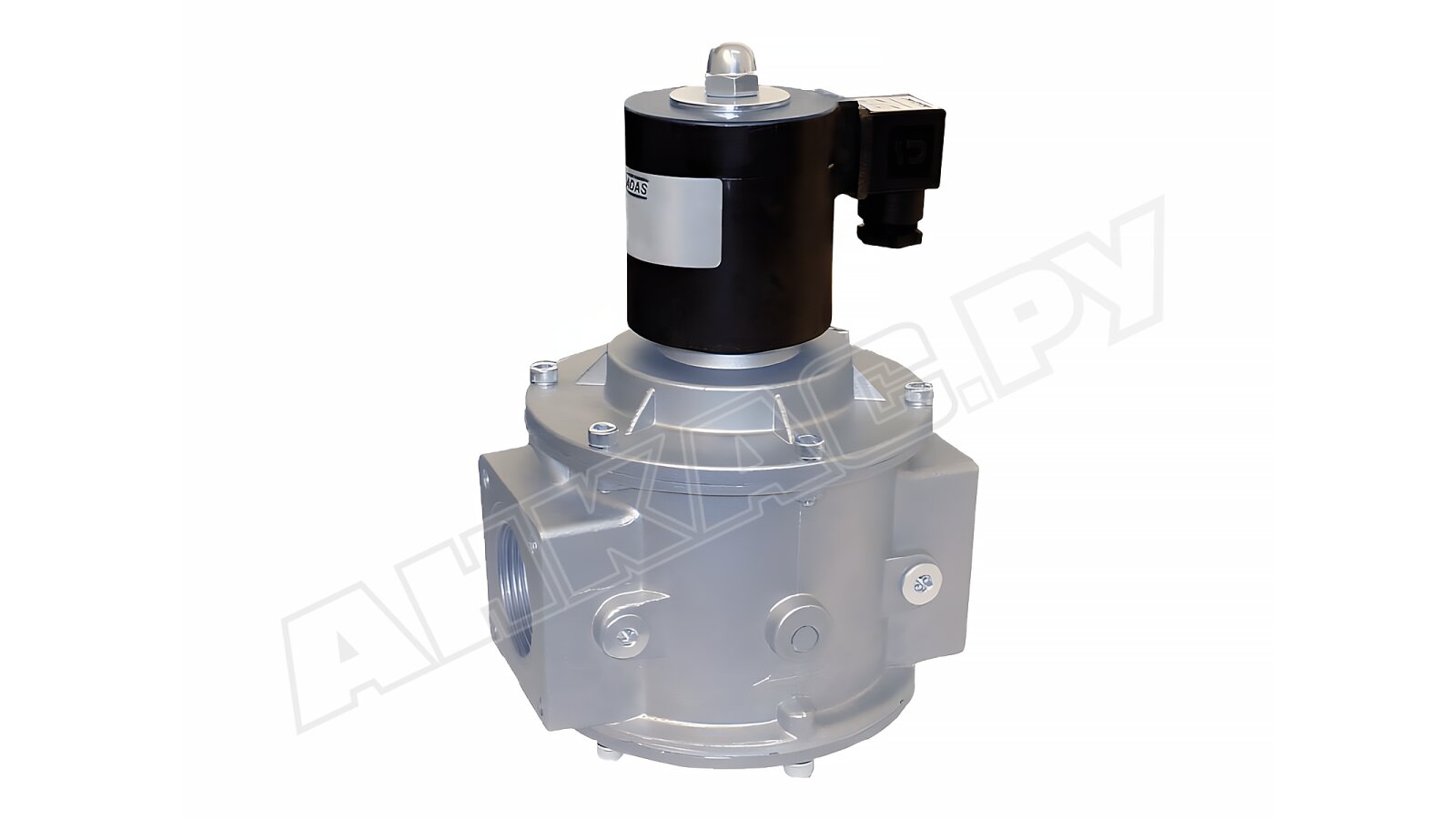

Газовый электромагнитный клапан Madas EVA32 608

Газовый электромагнитный клапан Madas EVA32 608 рассчитан на давление газа 6 бар. Используется в качестве органа безопасности в системах автоматического управления подачей газа на горелку.

Особенности и параметры:

• нормально-открытый 2-позиционный клапан (закрыт при подаче питания на э/м катушку, открыт при обесточивании);
• давление газа на входе: не более 6000 мбар;
• работа от сети питания 230 В, -15%, +10%, 50/ 60 Гц;
• герметичность класса А по стандарту EN 161;
• быстрое закрытие, время срабатывания < 1 сек.;
• интеграция в систему с помощью соединений DN 32;
• диапазон операционных температур: -40...+60 °C;
• заявленный ресурс эксплуатации: 100 тысяч циклов;
• вертикальное или горизонтальное размещение, за исключением перевернутого.

Конструкция и материалы

Корпус устройства безопасности отлит из алюминиевого сплава, не содержит сварных швов. Детали и уплотнения произведены из нержавеющей оцинкованной стали, алюминия (штампованный, 11S), латуни, NBR-каучука, что обеспечивает устойчивость к коррозии и износу.

Клапан состоит из электромагнитной катушки, нижней и верхней крышки, уплотняющей прокладки, заглушки G1/4”, уплотнительного кольца, затвора, электрического коннектора, крепежа. Герметичная внешняя оболочка эффективно защищает контакты от пыли и струй воды (класс IP 65).

Важно! Монтаж и эксплуатация газового запорного клапана разрешены в местах отсутствия агрессивной окружающей среды, разрушительно действующей на материалы конструкции (сталь, алюминий, каучук).

Применение

Запорный газовый клапан служит для оснащения систем сжигания природного газа, соответствующего ГОСТ 5542-87. Выполняет функцию безопасности, не допускает утечек. Клапан востребован в отопительных котлах, водонагревателях, паро-, теплогенераторах.

Преимущества:

• мгновенное, герметичное запирание потока;
• стойкость к высокому давлению газа (6 бар);
• компактные размеры, удобство монтажа в тесном пространстве;
• надежная электрозащита;
• конструкция для всепогодной эксплуатации;
• значительный эксплуатационный ресурс;
• установка на горизонтальные и вертикальные газопроводы.

Линейка Madas EVА

Со склада и под заказ доступны газовые электромагнитные клапаны Madas EVA с резьбовыми и фланцевыми соединениями DN 15-50, питанием от сети 12В, 24В, 230В, для систем с давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар.
