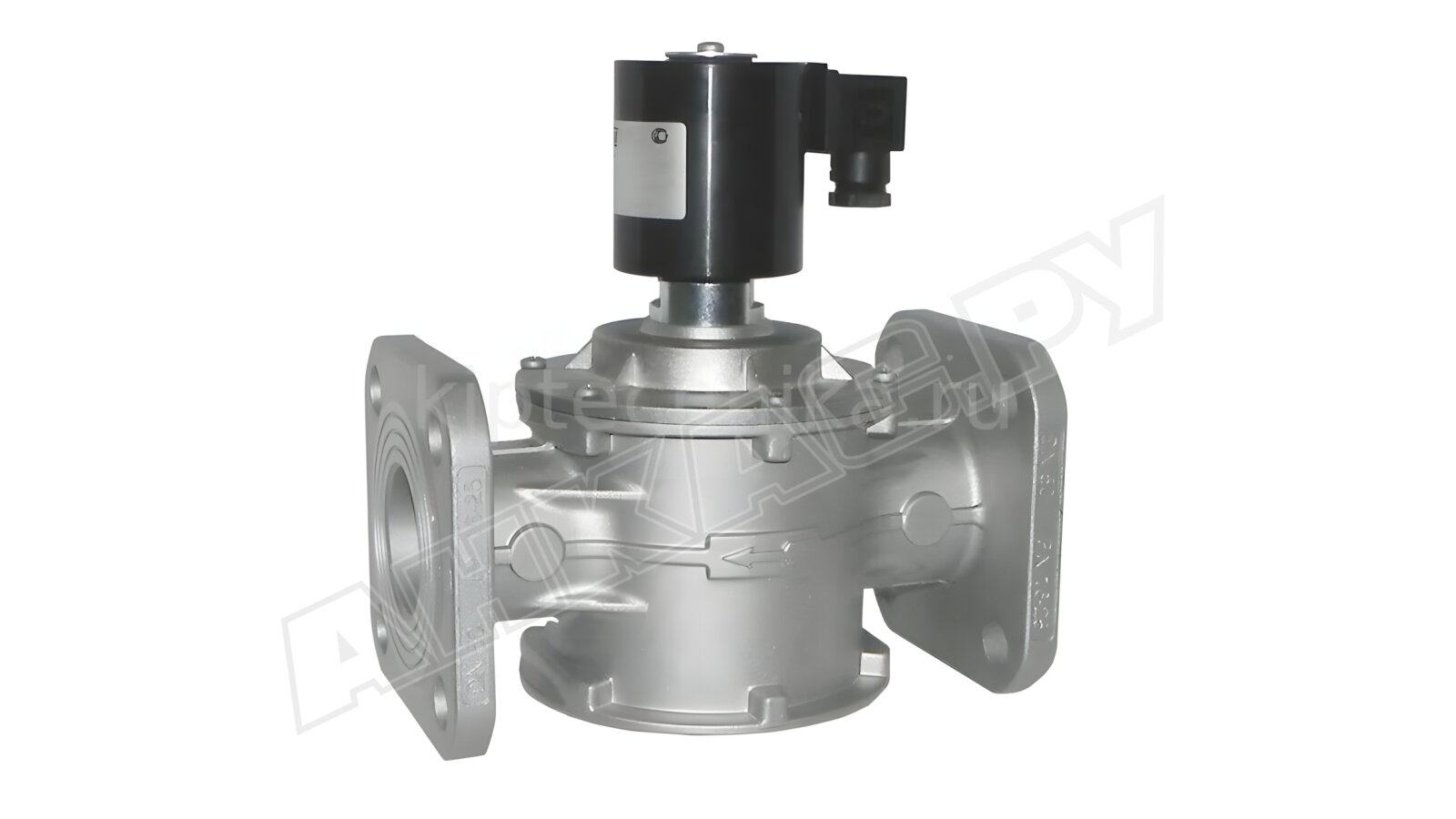

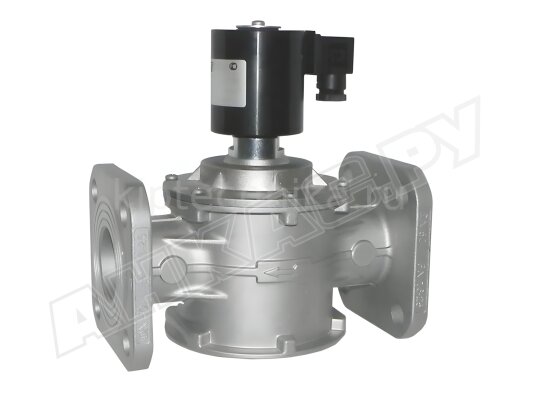

Газовый электромагнитный клапан Madas EVA32 308

Газовый электромагнитный клапан Madas EVA32 308 используется для сборки дистанционных систем управления газогорелочными устройствами в качестве органа безопасности. Быстро закрывается при поступлении напряжения на э/м катушку, надежно герметизируя потока газа.

Рабочая среда

Двухпозиционный нормально-открытый клапан рассчитан на работу с природным газом, соответствующим ГОСТ 5542-87 (неагрессивные сухие газы).

Особенности и характеристики:

• питание от стандартной сети 230 В, 50/ 60 Гц;
• уровень герметичности класса А по евростандарту EN 161;
• максимальное давление газа: 3000 мбар;
• быстрое закрытие, в течение < 1 сек. при поступлении электропитания;
• класс электрозащиты катушки и контактов: IP 65;
• фиксация к трубе на фланцы DN 32;
• класс изоляции: F (допустимый нагрев обмотки +155 °C);
• морозостойкое исполнение, условия эксплуатации: -40...+60 °C;
• заявленный ресурс службы: 100 тысяч циклов.

Основные элементы конструкции

Корпус отлит из сплава алюминия. Рассчитан на высокое давление и контакт с газами. Конструктивные элементы выполнены из нержавеющей стали, алюминия, латуни, NBR-каучука, что способствует долговечной службе и отсутствию утечек.

Основные элементы клапана безопасности: корпус, электромагнитная катушка, заглушка G1/4”, уплотнительное кольцо, затвор, электрический коннектор, нижняя и верхняя крышки, уплотняющая прокладка, крепеж.

Герметичная внешняя оболочка практически не пропускает пыль внутрь устройства, защищает встроенные компоненты от влаги при попадании на корпус струй под любым углом.

Особенности установки

Газовый электромагнитный клапан Madas EVA можно размещать на горизонтальных и вертикальных трубопроводах, но не переворачивать э/м катушку. При фиксации в систему требуется совместить стрелку на корпусе с направлением потока газа.

Обратите внимание! Газовый клапан может устанавливаться только в местах, где внешняя среда не способна вызвать коррозию металлических частей и разрушение уплотнений.

Применение

Клапан безопасности предназначен для сборки система автоматического управления потоком газа при работе газовых горелок промышленных котлов, теплогенераторов, водонагревателей.

Преимущества:

• применение в системах с давлением до 3 бар;
• высокий уровень герметичности;
• быстрое срабатывание при подаче электропитания;
• компактные габариты для монтажа в тесных пространствах;
• конструкция для всепогодного применения;
• высокий уровень пыле-, влагозащиты.

Линейка Madas EVА

Со склада и под заказ можно купить газовые электромагнитные клапаны Madas EVA с электропитанием 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50, для систем с входным давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар.
