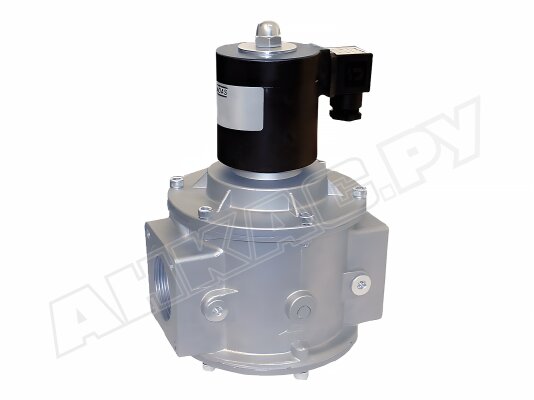

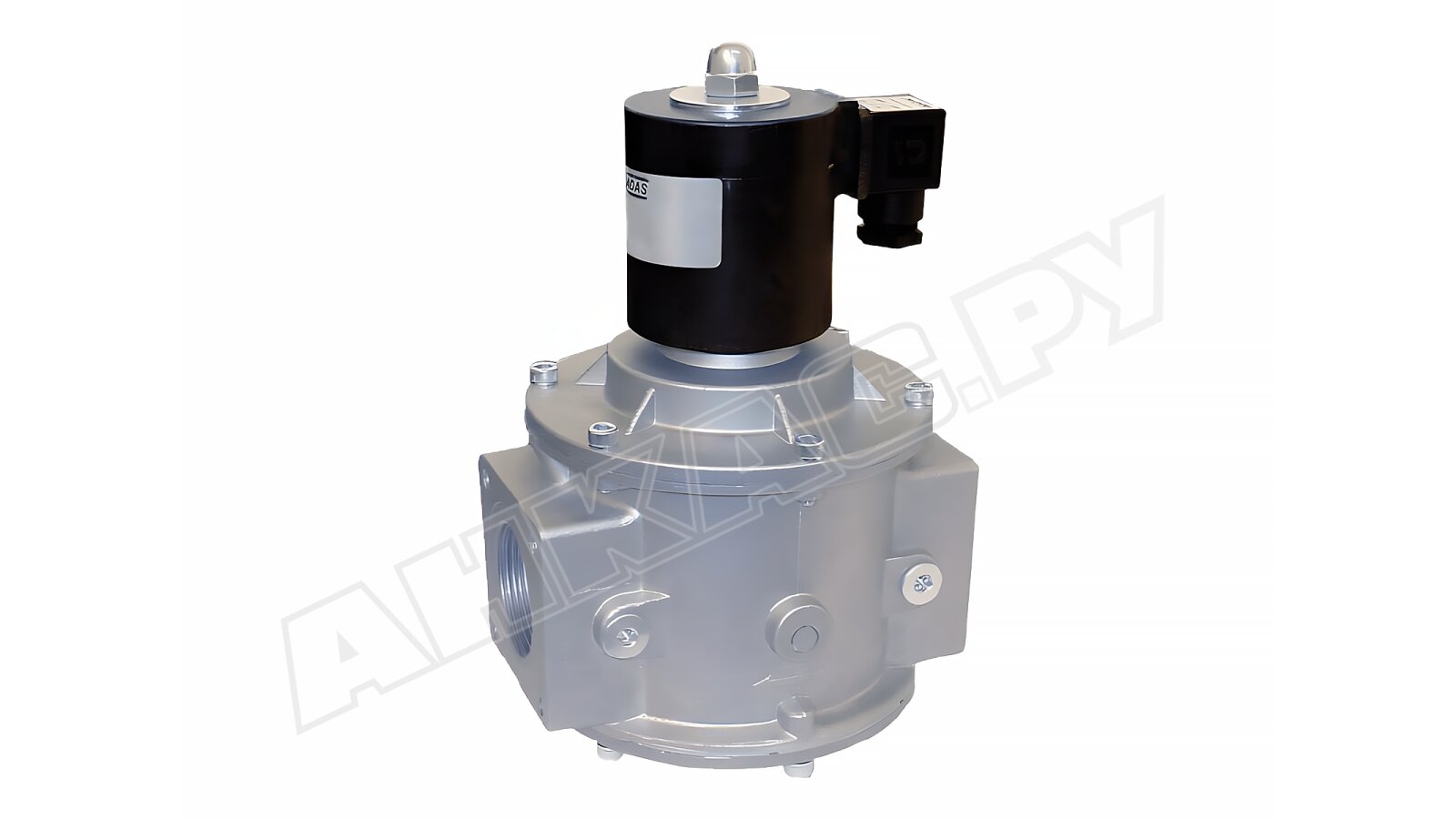

Газовый электромагнитный клапан Madas EVA07 608

Газовый электромагнитный клапан Madas EVA07 608 выделяется в серии максимальным присоединительным размером Rp 2" и входным давлением газа (6 бар). Выполняет функцию органа безопасности при эксплуатации промышленных газовых горелок.

Рабочая среда

Нормально-открытый автоматический клапан Madas EVA рассчитан на работу с природным газом, соответствующим госстандарту 5542-87. По отдельному запросу доступно исполнение для биогаза и попутного газа.

Особенности и характеристики:

• работа от электросети 230 В, 50/ 60 Гц;
• класс герметичности «А» по евростандарту EN 161;
• максимальное давление газа: 6000 мбар;
• быстрое закрытие, время срабатывания < 1 сек.;
• защита корпуса от пыли и влаги по стандарту IP 65;
• резьба Rp 2" на входе и выходе клапана для монтажа в систему;
• условия эксплуатации (температура окружающей среды): -40...+60 °C;
• заявленный заводам рабочий ресурс: 100 тысяч циклов.

Исполнение

Корпус отлит из коррозиестойкого алюминия, не содержит сварных швов, обеспечивает безопасную работу с газами. Уплотнения и конструктивные элементы произведены из газонепроницаемых, износостойких материалов: нержавеющей стали, алюминия, латуни, NBR-каучука, что гарантирует отсутствие утечек и долговечную службу.

Контакты надежно защищены от воздействия пыли и влаги для надежной эксплуатации в промышленных условиях (класс IP 65).

Основные элементы устройства безопасности: корпус, электромагнитная катушка, затвор, заглушка G1/4”, уплотнительное кольцо, нижняя и верхняя крышки, герметизирующая прокладка, электрический коннектор, крепежные винты.

Особенности установки

Газовый запорный клапан Madas EVA допускается размещать на горизонтальных и вертикальных газопроводах. Катушка должна располагаться сверху (не переворачивать). При установке необходимо совместить стрелку на корпусе с ходом потока (направляется к горелке).

Установка электромагнитного клапана разрешена в местах, где окружающая среда не оказывает агрессивного воздействия на материалы конструкции и уплотнений.

Применение

Клапан безопасности используется для оснащения систем автоматизированного управления газовыми горелками котлов отопления, водонагревателей, тепло-, парогенераторов.

Преимущества:

• высокий уровень пыле-, влагозащиты;
• применение в системах с давлением газа до 6 бар;
• быстрое срабатывание на угрозы;
• компактные размеры, упрощение монтажа в стесненных условиях;
• конструкция для всепогодной эксплуатации;
• горизонтальное и вертикальное размещение в системе.

Линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно для установок с входным давлением до 360/ 500/ 1000/ 3000/ 6000 мбар. В линейку входят модификации с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50.
