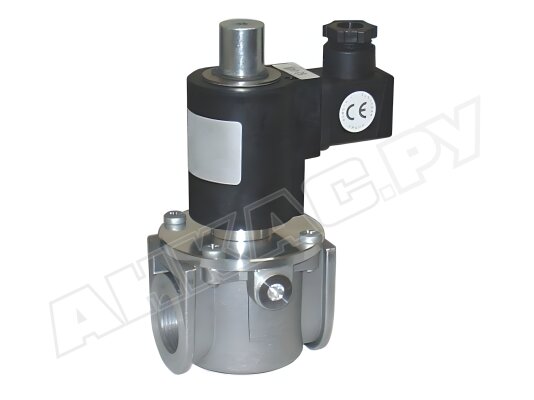

Газовый электромагнитный клапан Madas EVA07 108

Газовый электромагнитный клапан Madas EVA07 108 встраивается в системы сжигания природного газа для быстрого и герметичного запирания потока при управлении подачей газа. Характеризуется высокопрочной конструкцией, быстродействием, высоким уровнем электрозащиты, морозостойким исполнением.

Подробнее о газовом э/м клапане

• Madas EVA – автоматический клапан класса «А» по EN 161 нормально-открытого типа. Является быстродействующим. Закрывается в течение секунды при подаче рабочего напряжения 230 В (-15%, +10%) на электромагнитную катушку.
• Подходит для применения в системах сжигания природного газа, соответствующего ГОСТ 5542-87. Возможно исполнение для биогаза и попутного газа (по запросу).
• Корпус, отлитый из прочного и легкого алюминия, обеспечивает безопасную работу с газом, поступающим под давлением до 1 бар. Конструктивные элементы выполнены из износостойких, газонепроницаемых материалов: нержавеющей стали, алюминия, латуни, NBR-каучука, что исключает риск утечек.
• Конструкция состоит из корпуса, электромагнитной катушки, нижней и верхней крышки, заглушки G1/4”, уплотнительного кольца, уплотняющей прокладки, затвора, электрического коннектора, крепежа.

Особенности монтажа

Газовый электромагнитный клапан Madas EVA подходит для установки на горизонтальных и вертикальных трубопроводах вверх катушкой. Для корректной сборки на корпус нанесена стрелка, указывающая направление течения газа. Присоединение к трубопроводу осуществляется на резьбу Rp 2".

Обратите внимание! Клапан запрещено устанавливать в местах, где внешняя среда способна разрушить материал конструктивных элементов и уплотнений.

Применение

Газовый э/м клапан предназначен для автоматизации подачи газа, безопасной эксплуатации топочного оборудования. Используется в паровых и водогрейных котлах, теплогенераторах и технологических теплопроводах.

Преимущества

• Конструкция высокой прочности за счет литого под давлением бесшовного корпуса и газонепроницаемым, коррозиестойким материалам конструкции.
• Герметичная внешняя оболочка класса IP65 для исключения попадания на катушку и электрические компоненты пыли и влаги, в том числе при эксплуатации в запыленных помещениях и обливании корпуса.
• Быстродействие (отсечка потока в течение 1 секунды) и надежная герметизация газопровода.
• Компактность и резьбовое присоединение. За счет малогабаритной конструкции и резьбовому способу фиксации упрощается монтаж в систему, в том числе в условиях ограниченного пространства.
• Исполнение для всепогодного применения. Автоматический газовый клапан может эксплуатироваться в большинстве климатических зон страны. Рабочий диапазон температур: -40...+60 °C.

Ресурс службы

Газовые электромагнитные клапаны Madas EVA рассчитаны на 100000 рабочих циклов.
