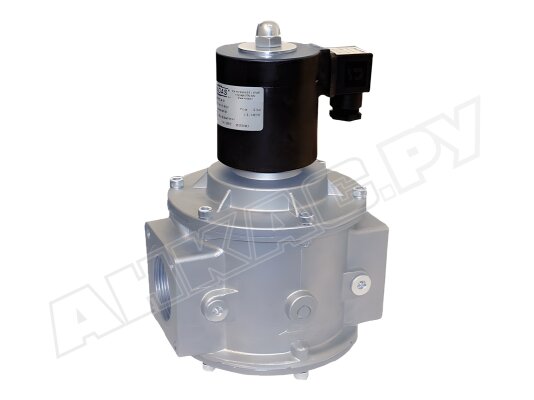

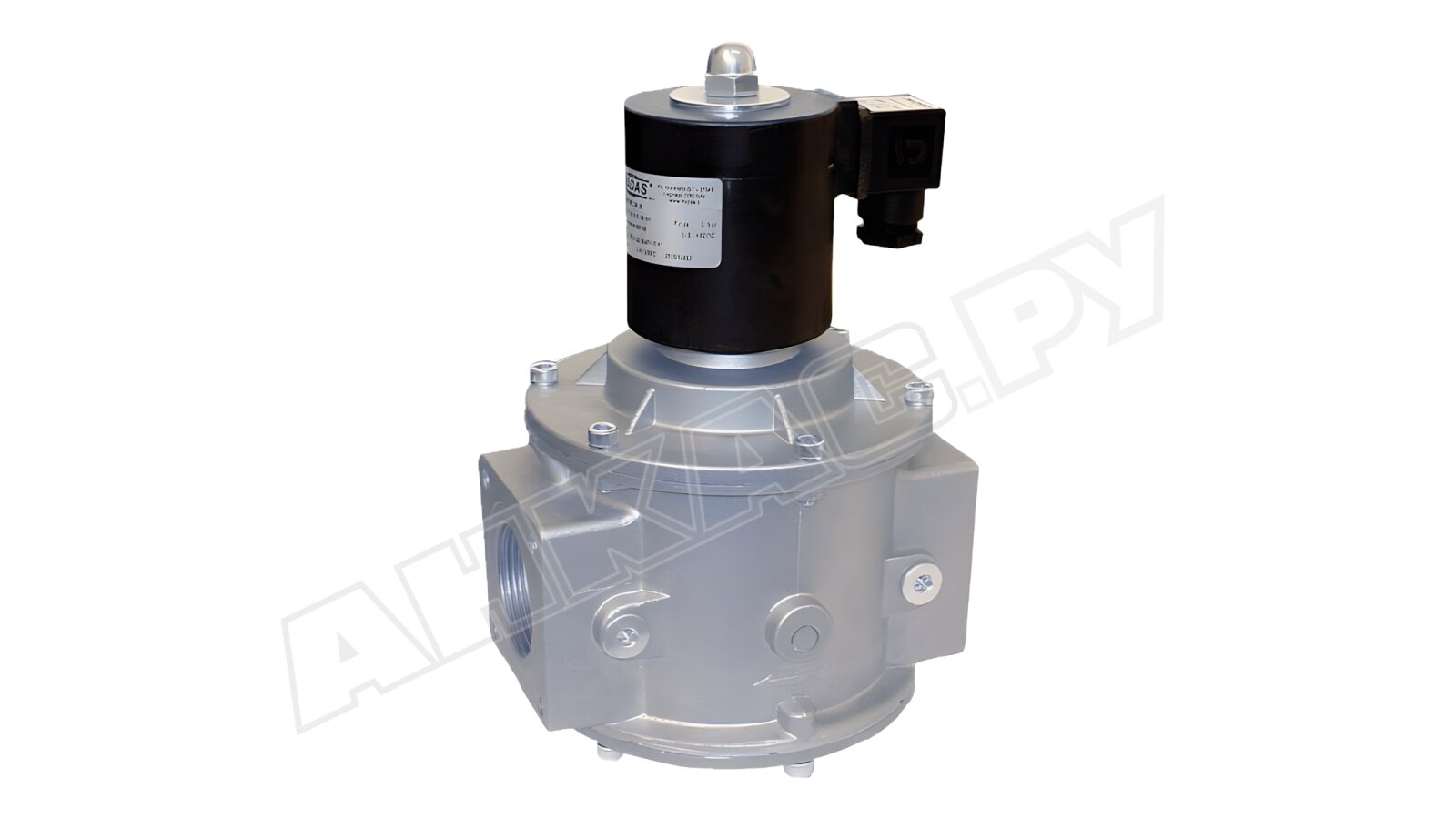

Газовый электромагнитный клапан Madas EVA06 308

Газовый электромагнитный клапан Madas EVA06 308 рассчитан на входное давление 3000 мбар. Предназначен для автоматизации подачи газа на горелку, безопасного функционирования котла/ теплогенератора. Характеризуется быстродействием, высокой надежностью, устойчивостью к износу, низко- и высокотемпературному воздействию.

Особенности и характеристики:

• нормально-открытый клапан (закрыт при подаче рабочего напряжения на катушку);
• питание от электросети 230 В, 50/ 60 Гц;
• герметичность конструкции класса А по евростандарту EN 161;
• давление в магистрали: до 3 бар;
• быстрое закрытие для безопасной эксплуатации горелки, < 1 сек.;
• пыле-. влагонепроницаемый корпус, класс IP 65;
• резьба Rp 1 1/2" на входе и выходе клапана для быстрого и надежного монтажа;
• класс изоляции: F (нагревостойкость обмоток +155 °C);
• всепогодное исполнение, эксплуатационные температуры: -40...+60 °C;
• заявленный производителем ресурс службы: 100 тысяч циклов.

Устройство запорного газового клапана

Корпус из алюминиевого литья обеспечивает безопасную работу с газом. Бесшовное исполнение повышает надежность, исключает риск утечек. При изготовлении конструкции использованы оцинкованная нержавеющая сталь, сталь марки 430 F, штампованный алюминий, алюминий марки 11S, латунь. Уплотняющий материал (NBR-каучук) обладает газонепроницаемыми свойствами, что исключает утечки.

В состав газового клапана входят: электромагнитная катушка, затвор, нижняя и верхняя крышки, уплотнительное кольцо, заглушка G1/4”, уплотнение, электрический коннектор, винты крепления.

Герметичная внешняя оболочка защищает катушку и контакты от влаги и пыли, позволяет устанавливать клапан в запыленных помещениях и местах попадания на корпус струй воды.

Важно! Запорная арматура Madas EVA должна размещаться в местах, где окружающая среда не оказывает негативного влияния на материал корпуса и деталей (не способна вызвать окисление и разрушение).

Монтажное положение

Электромагнитный клапан подходит для установки на горизонтальные и вертикальные трубопроводы (катушку нельзя переворачивать). Для корректной сборки на корпус нанесена стрелка, которую необходимо направить в сторону горелки.

Применение

Запорный электромагнитный клапан устанавливается в промышленное газовое оборудование, сжигающее природный газ по ГОСТ 5542-87 (сухой неагрессивный газ). Отвечает за безопасную работу топочной установки, быстрое и герметичное перекрытие газа, исключает утечки. Востребован в котлах отопления, паро-, теплогенераторах, водонагревателях.

Преимущества:

• быстрая и надежная герметизация потока (класс А);
• компактные габариты, удобство монтажа в узких пространствах;
• конструкция для всепогодного использования;
• высокий уровень пылевлагозащиты;
• большой ресурс службы;
• монтаж на горизонтальные и вертикальные трубопроводы.

Широкая линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно со склада и под заказ. Доступны модификации с максимальным давлением газа 360/ 500/ 1000/ 3000/ 6000 мбар, резьбовыми и фланцевыми соединениями DN 15-50, питанием от сети 12В, 24В, 230В. Исполнение для других видов газа – по запросу.
