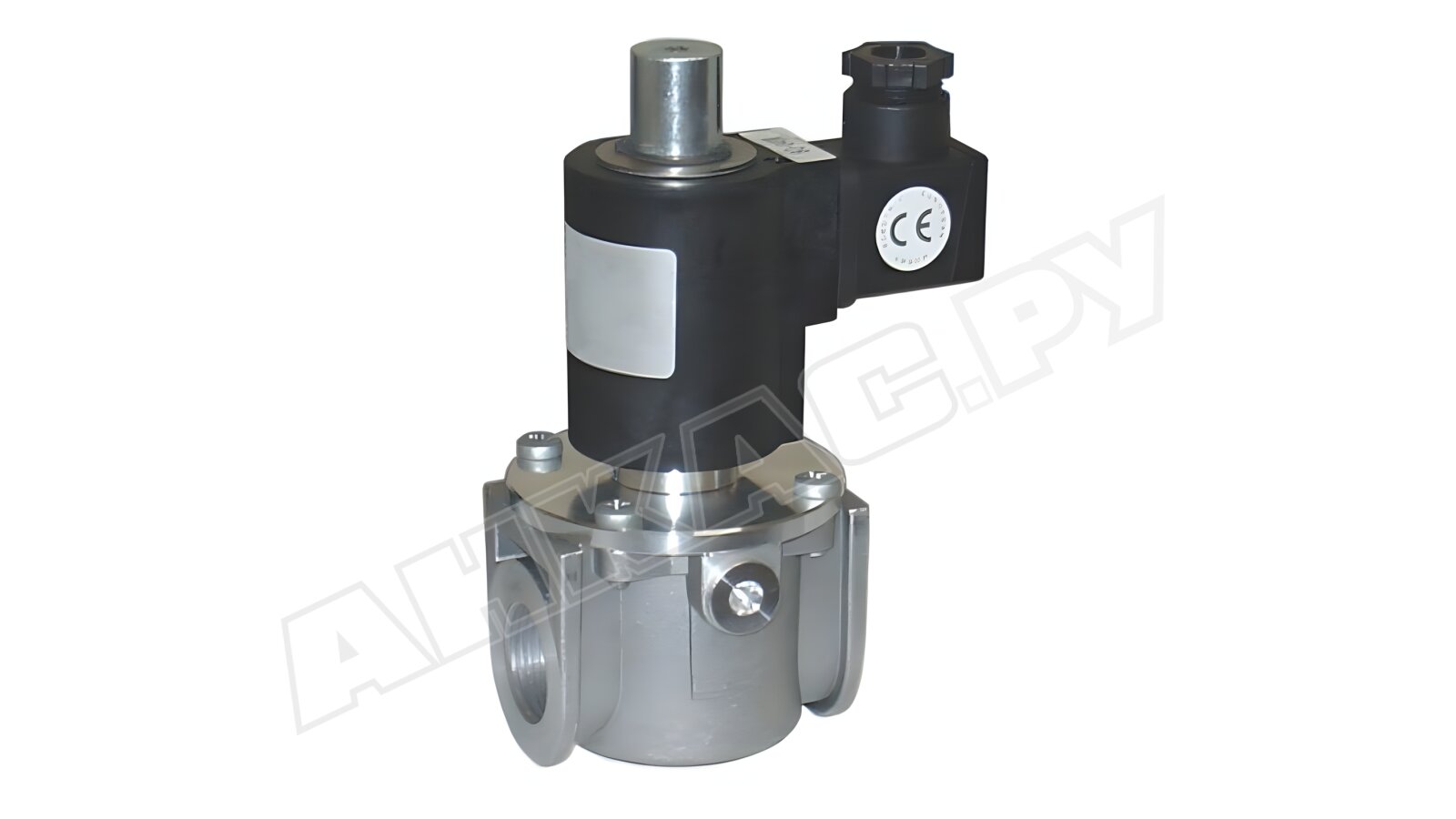

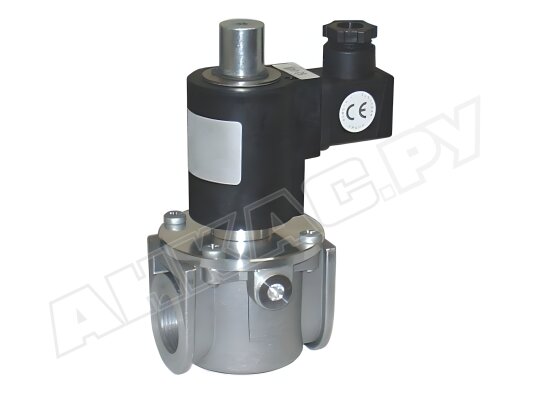

Газовый электромагнитный клапан Madas EVA06 108

Газовый электромагнитный клапан Madas EVA06 108 служит для автоматизированного управления подачей газа на промышленную газовую горелку. Выполняет функцию безопасности, обеспечивая быстрое и герметичное перекрытие газа.

Подробнее о газовом э/м клапане

Madas EVA – нормально-открытый автоматический клапан класса «А» по EN 161 с быстрым срабатыванием (закрытие в течение 1 секунды) и питанием от сети 230 В. Открывается при обесточивании, закрывается при поступлении рабочего напряжения на катушку.

Работает с природным газом, соответствующим госстандарту 5542-87. По запросу доступно исполнение для биогаза и попутного газа.

Газовый клапан рассчитан на максимальное давление газа в системе 1 бар. Фиксируется в систему с помощью резьбовых соединений Rp 1 ½".

Корпус из алюминиевого литья обеспечивает безопасную работу с газом. Конструкция выполнена из газонепроницаемых материалов: нержавеющей стали, алюминия, латуни, NBR-каучука, что гарантирует отсутствие утечек.

Основные элементы клапана безопасности: корпус, электромагнитная катушка, нижняя и верхняя крышки, заглушка G1/4”, уплотнительное кольцо, уплотняющая прокладка, затвор, электрический коннектор, крепеж. Электрические компоненты защищены от внешних воздействий по стандарту IP65.

Особенности монтажа

Газовый электромагнитный клапан Madas EVA может размещаться на горизонтальных и вертикальных трубопроводах, но не вниз катушкой. Для правильного позиционирования в системе на корпус нанесена стрелка, которая должна направляться в сторону горелки.

Важно! Установка электромагнитного клапана разрешена в местах, где внешняя среда не оказывает агрессивного воздействия на конструктивные элементы и уплотняющий материал.

Применение

Газовый э/м клапан предназначен для оснащения систем дистанционного управления газогорелочными устройствами паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов. Обеспечивает функцию безопасности в процессе управления потоком газа на горение.

Преимущества

• Высокопрочная конструкция благодаря литому корпусу и газонепроницаемым, износостойким комплектующим.
• Герметичная внешняя оболочка, исключающая проникновение пылевых частиц и влаги внутрь устройства в промышленных условиях эксплуатации (при повышенной запыленности, возможного попадания струй воды).
• Быстрое срабатывание (перекрытие газа в течение 1 секунды) и надежная герметизация потока.
• Всепогодное исполнение. Запорный клапан адаптирован для размещения в большинстве климатических зон. Бесперебойно работает в условиях температур -40...+60 °C.

Ресурс

Газовые электромагнитные клапаны Madas EVA рассчитаны на 100 тысяч рабочих циклов.
