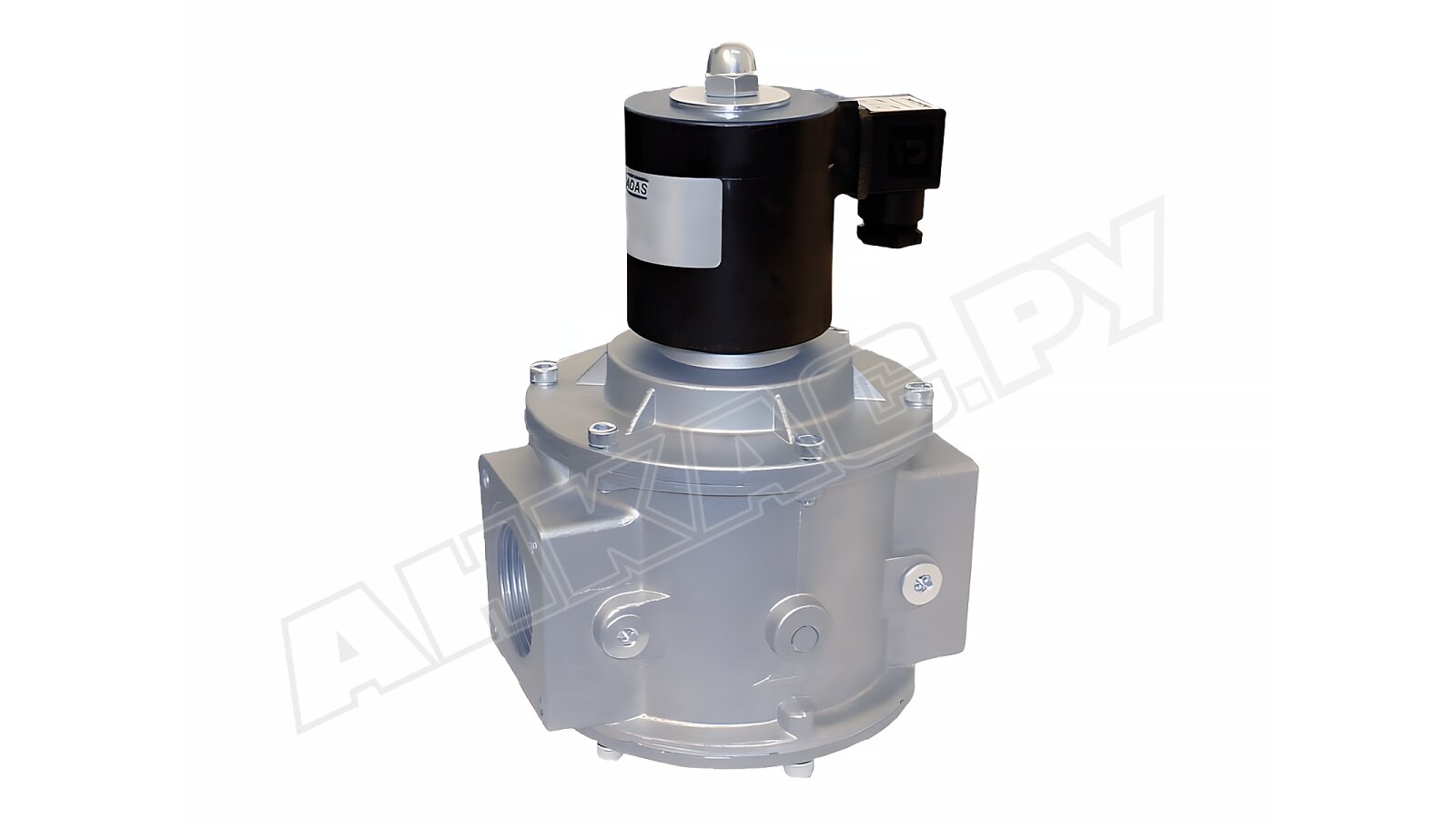

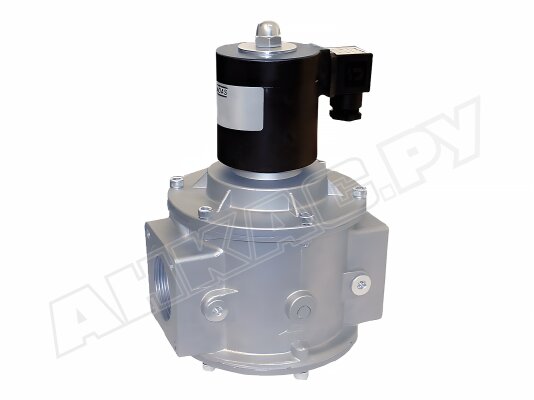

Газовый электромагнитный клапан Madas EVA05 608

Газовый электромагнитный клапан Madas EVA05 608 характеризуется высокопрочной конструкцией, быстродействием, морозостойким исполнением, высоким уровнем электрозащиты. Рассчитан на давление газа 6 бар. Встраивается в системы сжигания природного газа для герметичного запирания потока, обеспечения функции безопасности при управлении подачей газа.

Подробнее о газовом э/м клапане

• Madas EVA – автоматический клапан класса «А» нормально-открытого типа. Является быстродействующим (< 1 сек.). Закрывается при подаче рабочего напряжения 230 В (-15%, +10%) на электромагнитную катушку.
• Подходит для оснащения систем сжигания природного газа, соответствующего госстандарту 5542-87 (сухие неагрессивные газы).
• Корпус, отлитый из алюминия, не содержит сварных швов, обеспечивает безопасную работу с газом, поступающим под давлением до 6 бар. Конструктивные элементы произведены из нержавеющей стали, алюминия, латуни, что обеспечивает стойкость к коррозии и износу. Уплотнения из NBR-каучука, обладающего газонепроницаемыми свойствами, исключают риск утечек.
• Устройство безопасности состоит из корпуса, электромагнитной катушки, нижней и верхней крышки, уплотняющей прокладки, затвора, электрического коннектора, заглушки G1/4”, уплотнительного кольца, крепежа.

Особенности установки и ограничения при монтаже

Газовый электромагнитный клапан Madas EVA подходит для установки как на горизонтальных, так и на вертикальных газопроводах вверх катушкой. Для правильного позиционирования на корпус нанесена стрелка, указывающая ход потока. Присоединение к трубопроводу осуществляется на резьбу Rp 1 1/4".

Газовый клапан запрещено эксплуатировать в местах, где окружающая среда вызывает окисление алюминия, стали и/или разрушает материал уплотнений.

Применение

Газовый э/м клапан используется для автоматизации подачи газа на горелки паровых и водогрейных котлов, теплогенераторов, технологических теплопроводов, безопасной эксплуатации топочной установки.

Преимущества

• Быстродействие (перекрытие потока в течение 1 секунды), надежная герметизация газа.
• Конструкция высокой прочности благодаря бесшовному литому корпусу и газонепроницаемым, коррозиестойким материалам.
• Применение в системах с давлением газа до 6 бар.
• Герметичная внешняя оболочка (класс IP65), исключающая попадание на контакты пыли и влаги в условиях промышленной эксплуатации.
• Компактные размеры и резьбовое присоединение. За счет малогабаритного корпуса и резьбовой фиксации упрощен монтаж в систему, в том числе в стесненных условиях.
• Всепогодная эксплуатация. Автоматический газовый клапан стабильно выполняет свои функции при температурах от -40 до +60 °C.

Ресурс службы

Газовые электромагнитные клапаны Madas EVA рассчитаны на 100000 рабочих циклов при эксплуатации в стандартных условиях.
