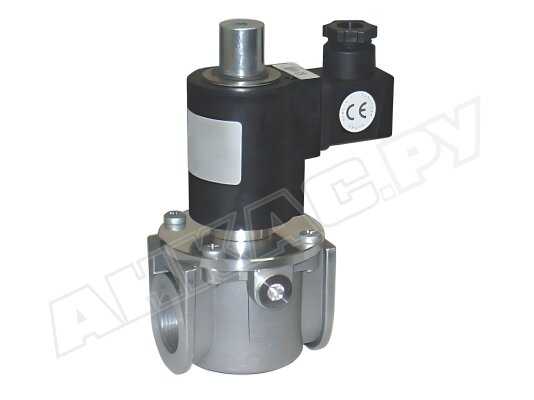

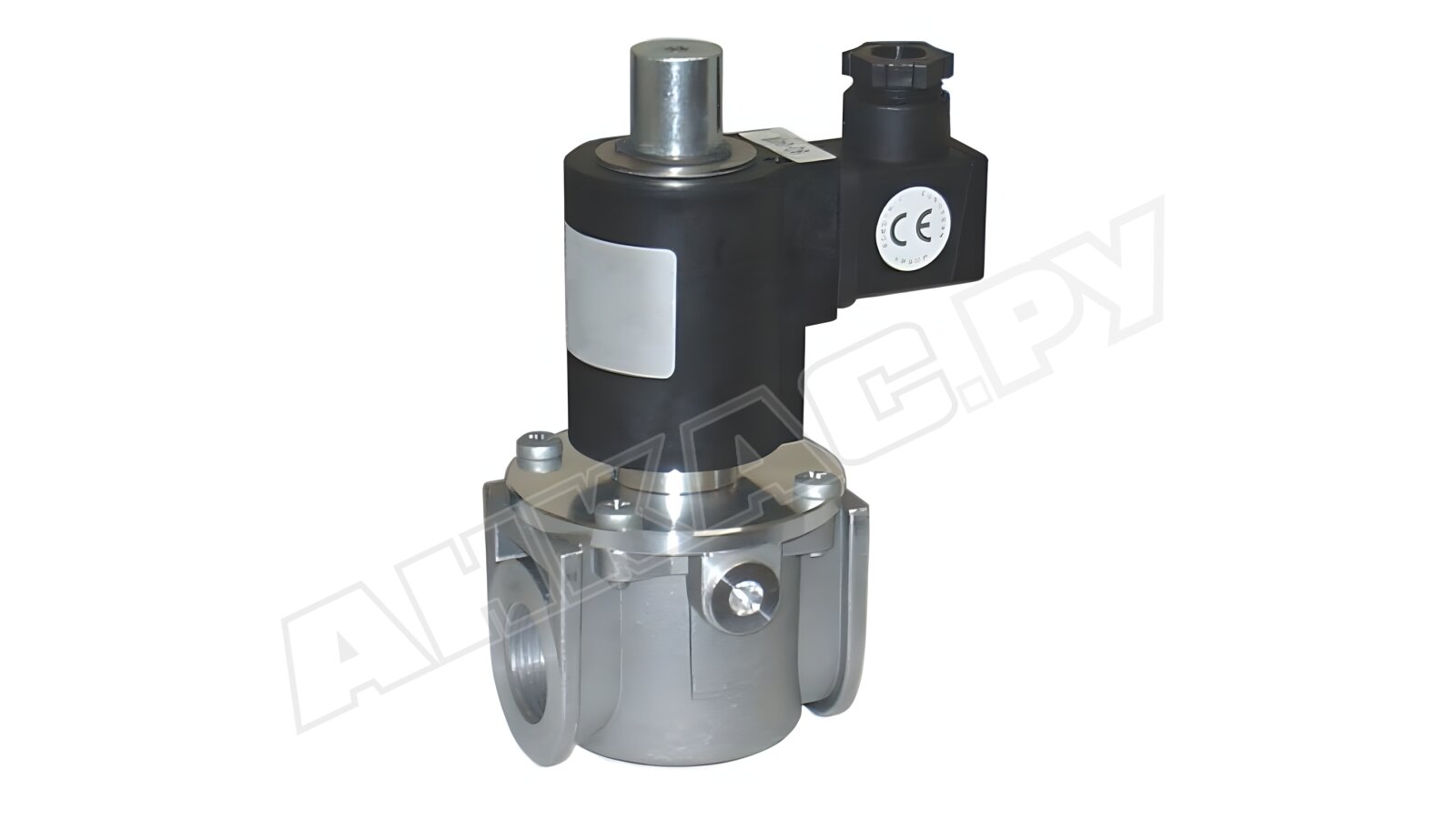

Газовый электромагнитный клапан Madas EVA05 108

Газовый электромагнитный клапан Madas EVA05 108 используется в дистанционных системах управления газогорелочными устройствами в качестве органа безопасности. Быстро срабатывает при поступлении напряжения на катушку, обеспечивая герметичное перекрытие потока газа.

Рабочая среда

Двухпозиционный нормально-открытый автоматический клапан служит для оснащения систем, сжигающих природный газ по ГОСТ 5542-87. По запросу доступно исполнение для работы на попутном газе или биогазе.

Особенности и характеристики:

• работа от электросети 230 В, 50/ 60 Гц;
• герметичность класса А по евростандарту EN 161;
• максимальное давление газа: 1000 мбар;
• быстрозакрывающийся, время отсечки потока < 1 сек.;
• защита корпуса от проникновения пыли и влаги класса IP 65;
• резьба Rp 1 1/4" на входе и выходе клапана для фиксации к трубе;
• класс изоляции: F (нагрев обмотки не более +155 °C);
• условия эксплуатации (внешние температуры): -40...+60 °C;
• заявленный производителем ресурс: 100 тысяч циклов.

Основные элементы конструкции

Корпус из литого алюминия обеспечивает безопасную работу с газами. Конструктивные элементы выполнены из газонепроницаемых материалов: нержавеющей стали, алюминия, латуни, NBR-каучука, что гарантирует отсутствие утечек.

Основные элементы устройства безопасности: корпус, электромагнитная катушка, заглушка G1/4”, уплотнительное кольцо, нижняя и верхняя крышки, уплотняющая прокладка, затвор, электрический коннектор, крепежные винты.

Герметичная внешняя оболочка исключает проникновение пылевых частиц и влаги внутрь устройства при эксплуатации запорной арматуры в промышленных условиях и расширяет возможности установки.

Особенности установки

Газовый электромагнитный клапан Madas EVA допускается размещать на горизонтальных и вертикальных трубопроводах, но не переворачивая э/м катушку. При монтаже требуется совместить стрелку на корпусе с направлением потока газа.

Важно! Установка электромагнитного клапана разрешена в местах, где окружающая среда не оказывает агрессивного воздействия на металлические части конструкции и прокладочный материал.

Применение

Клапан безопасности используется для оснащения газовых горелок промышленных котлов, теплогенераторов, водонагревателей.

Преимущества:

• высокий уровень герметичности;
• быстрое срабатывание на угрозы;
• компактные размеры для установки в стесненных условиях;
• конструкция для всепогодной эксплуатации;
• высокий уровень пыле-, влагозащиты;
• горизонтальное и вертикальное расположение в системе.

Линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно для систем с входным давлением до 360/ 500/ 1000/ 3000/ 6000 мбар. В серии представлены модификации с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50.
