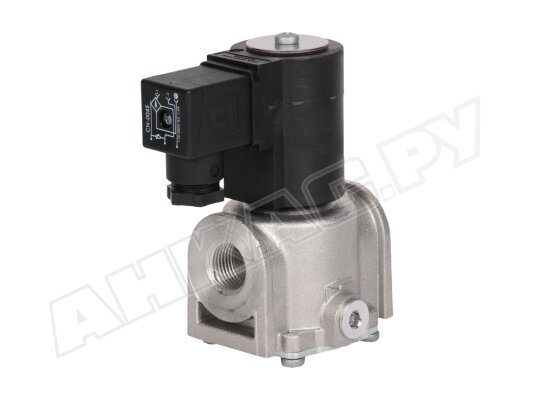

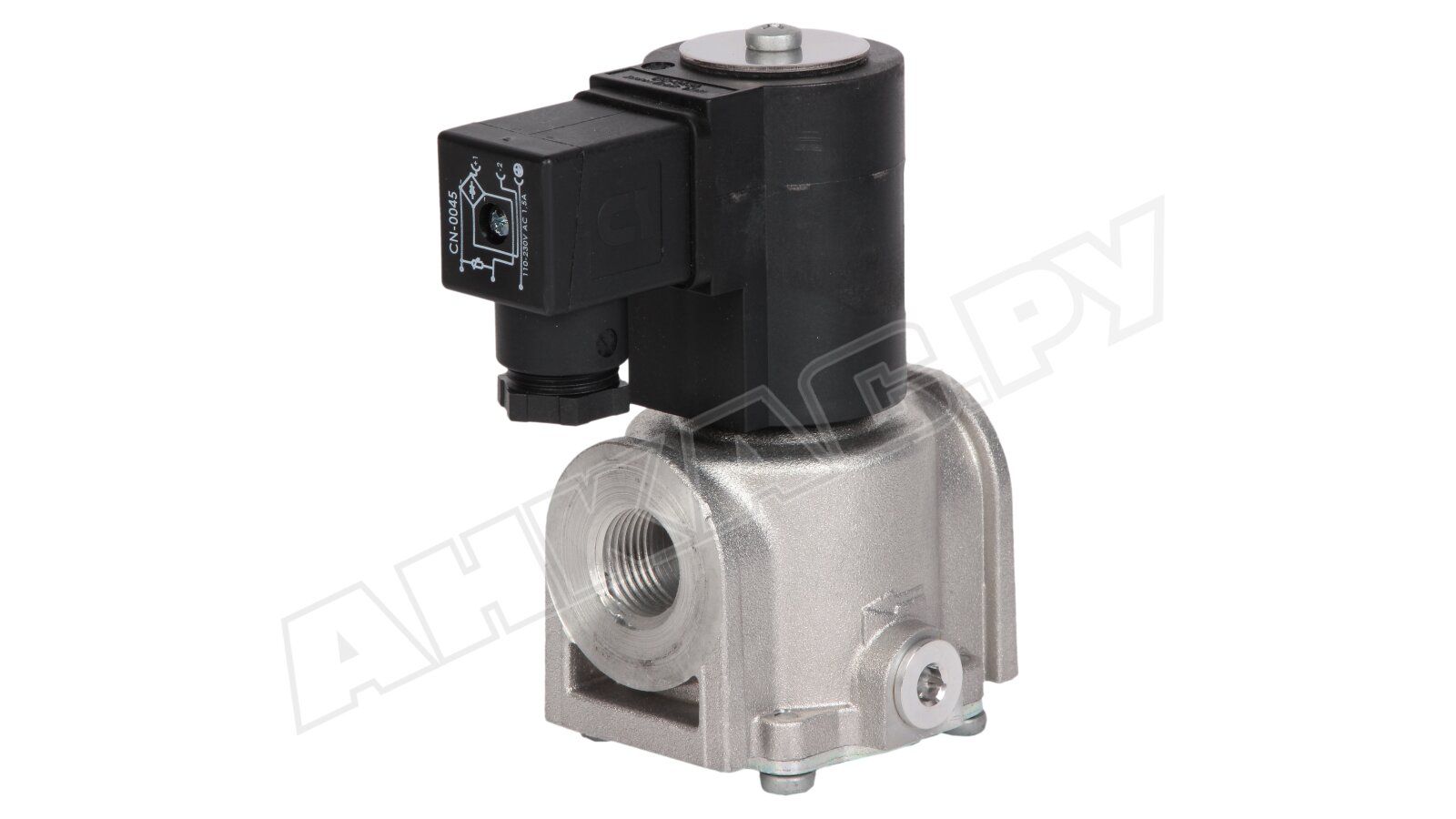

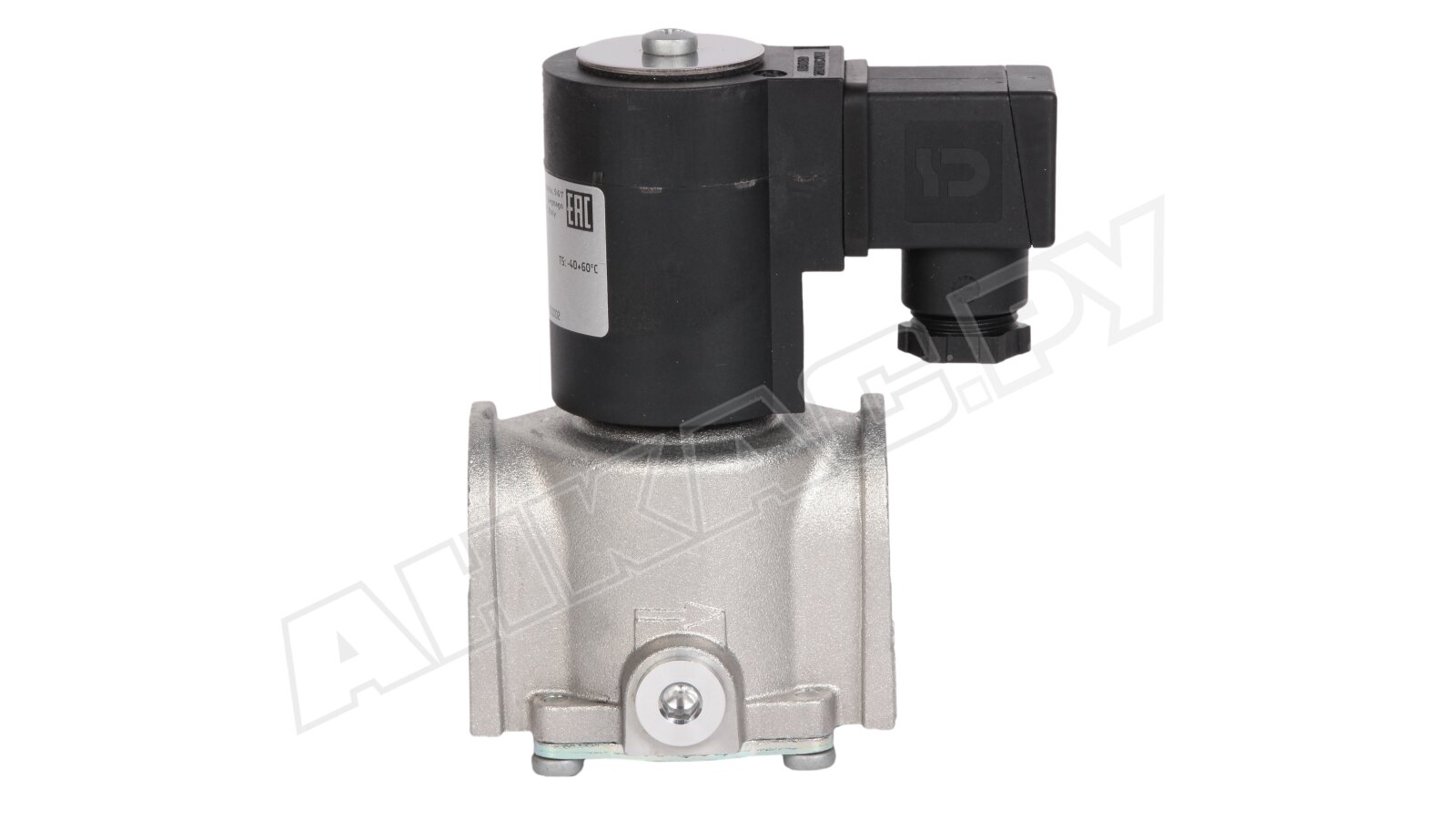

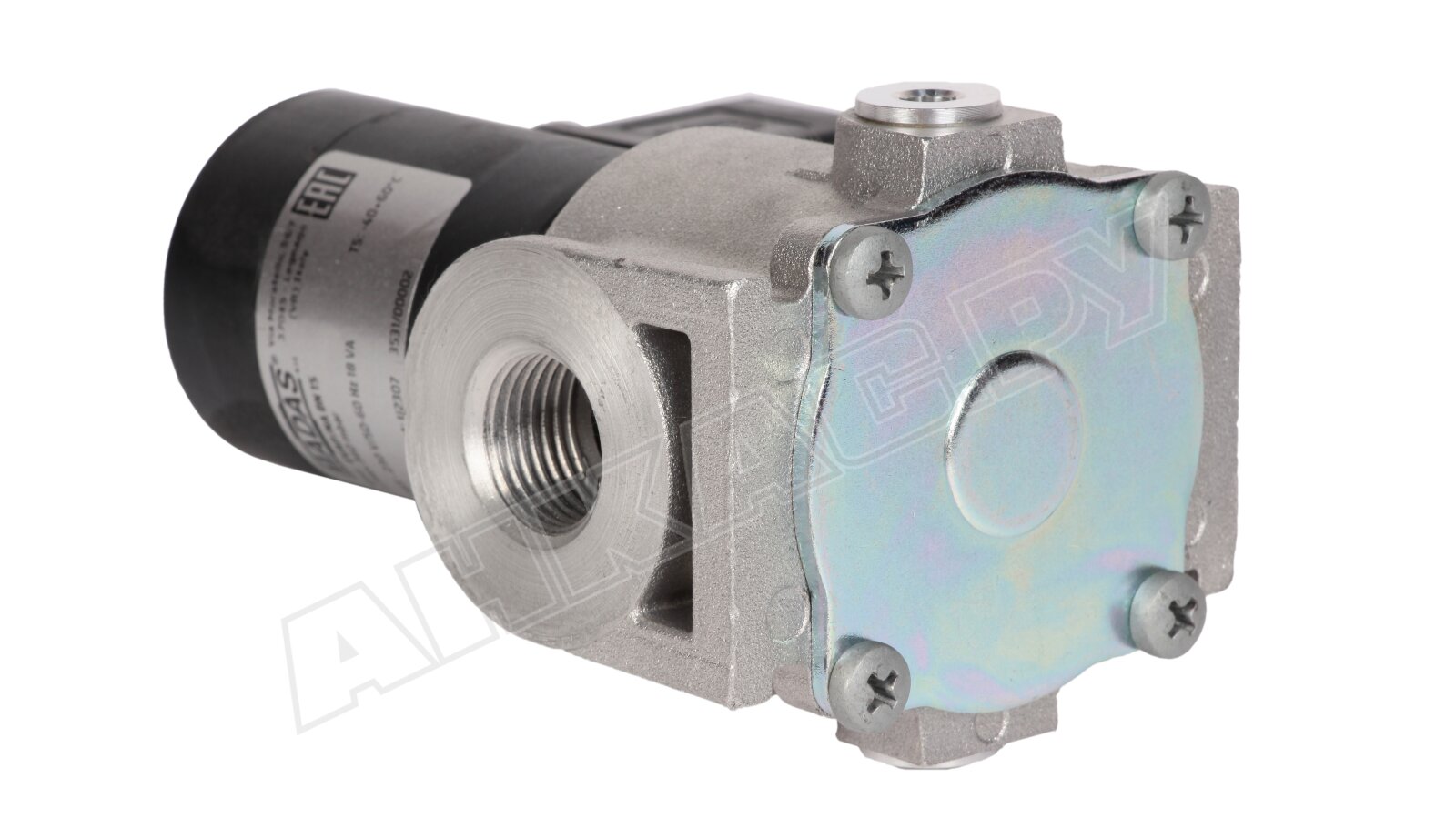

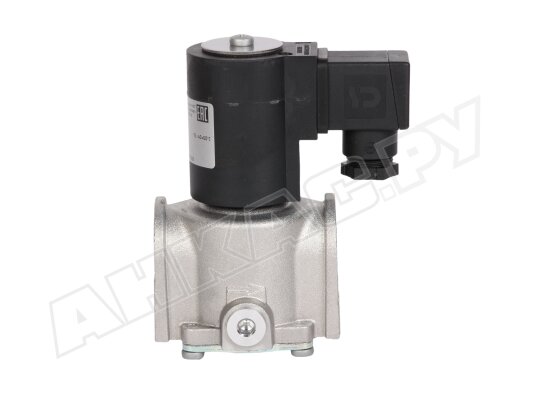

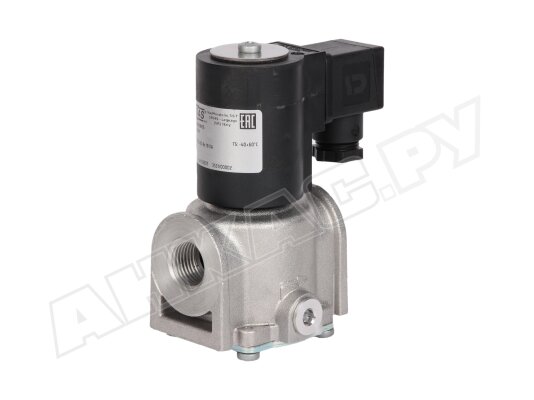

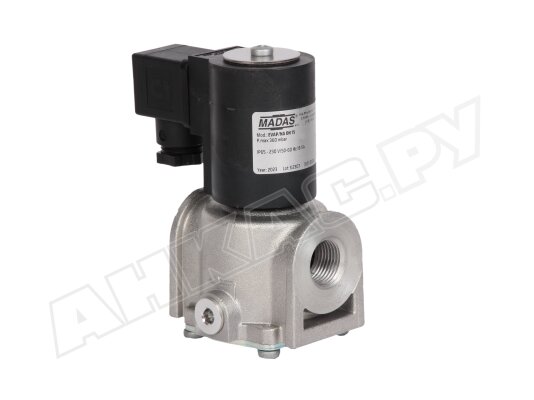

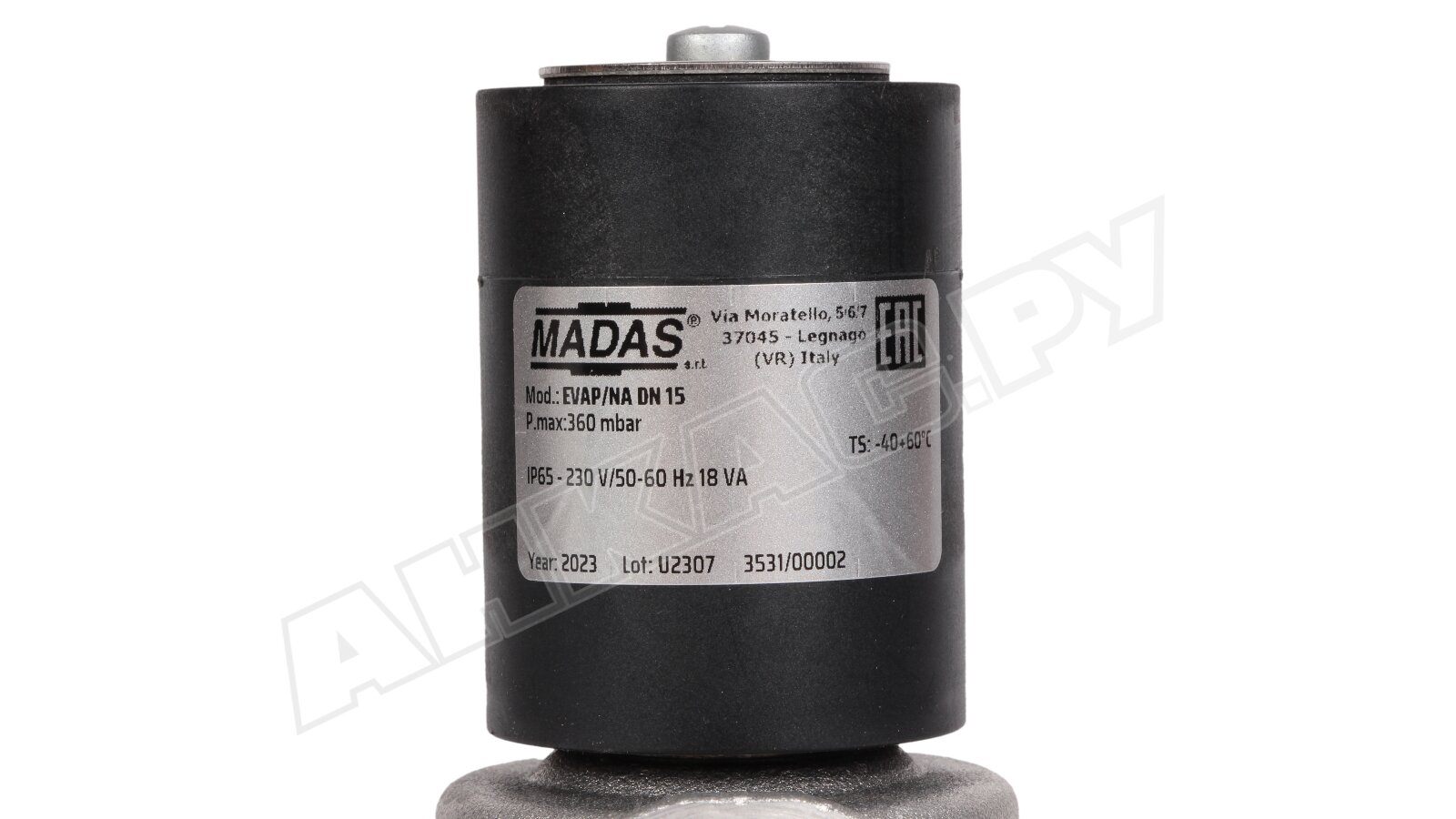

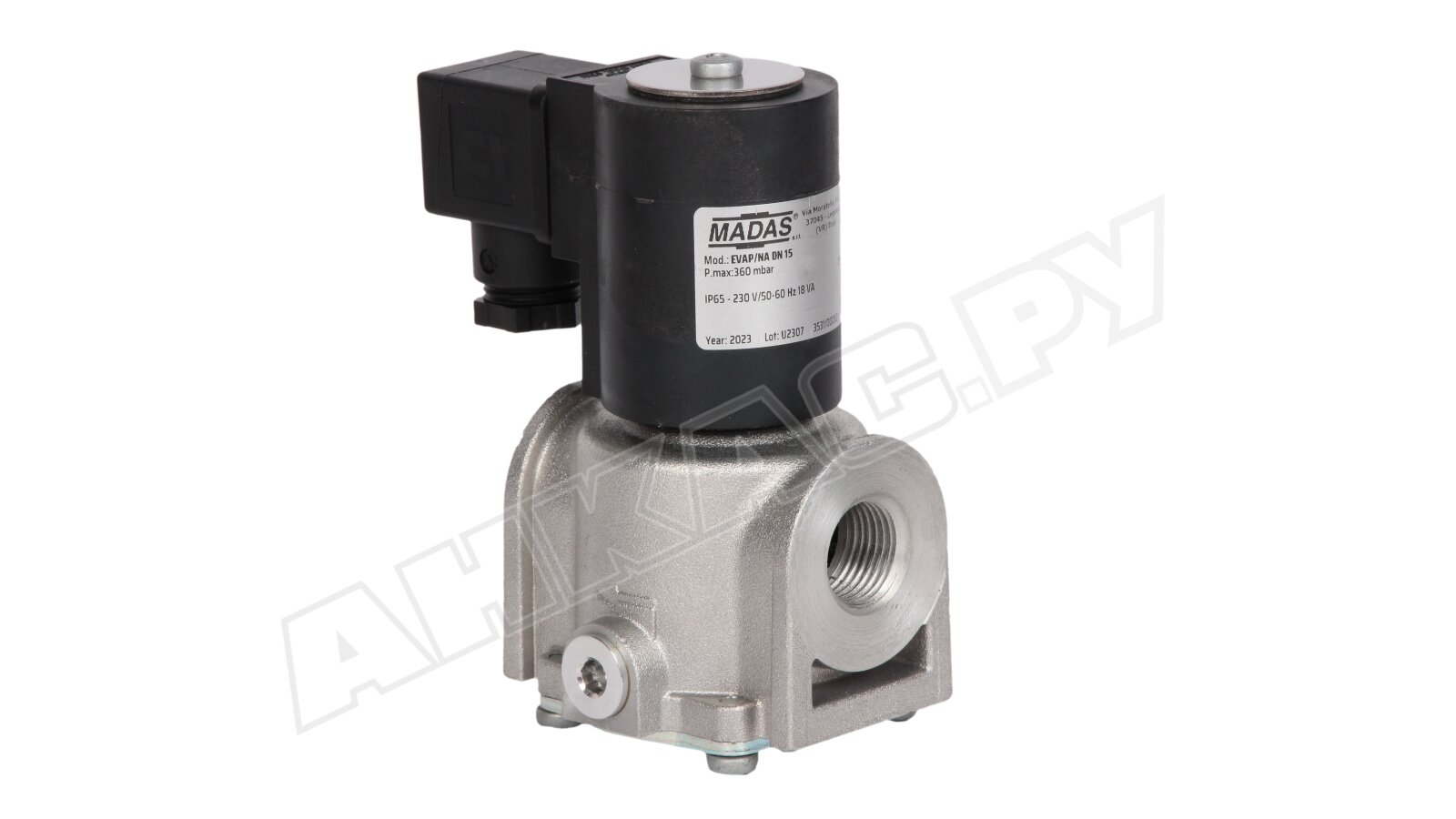

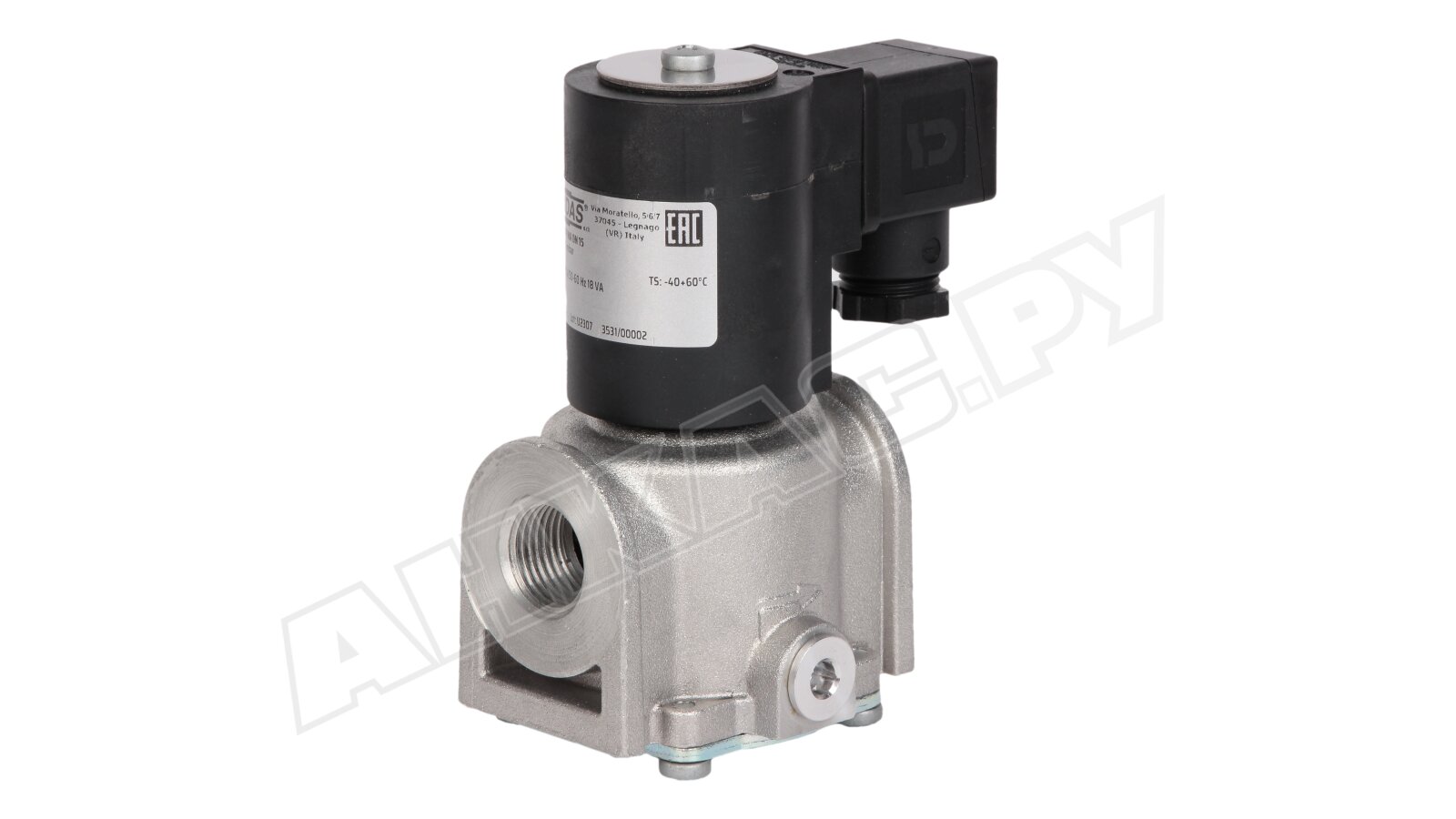

Газовый электромагнитный клапан Madas EVAP/NA DN 15

Газовый электромагнитный клапан Madas EVA02 008 используется в системах сжигания природного газа для дистанционного управления горелками. Обеспечивает безопасную и эффективную работу топочного оборудования. Рассчитан на давление газа 360 мбар.

Особенности и параметры:

• нормально-открытый тип (закрытие при подаче напряжения на катушку);
• рабочая среда: природный газ по ГОСТ 5542-87;
• максимальное давление газа в магистрали: 360 мбар;
• работа от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• класс А герметичности по EN 161;
• быстродействие, время срабатывания (запирание потока) < 1 сек.;
• монтаж с помощью резьбового соединения Rp 1/2";
• класс изоляции: F (нагревостойкость +155 °C);
• диапазон температур эксплуатации: -40...+60 °C;
• расчетный ресурс: 100 тысяч циклов;
• установка на горизонтальный, вертикальный газопровод.

Конструкция

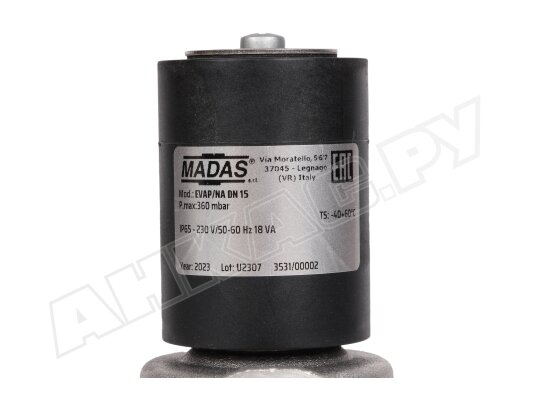

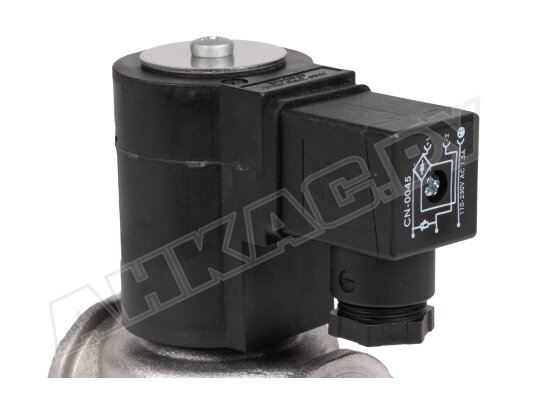

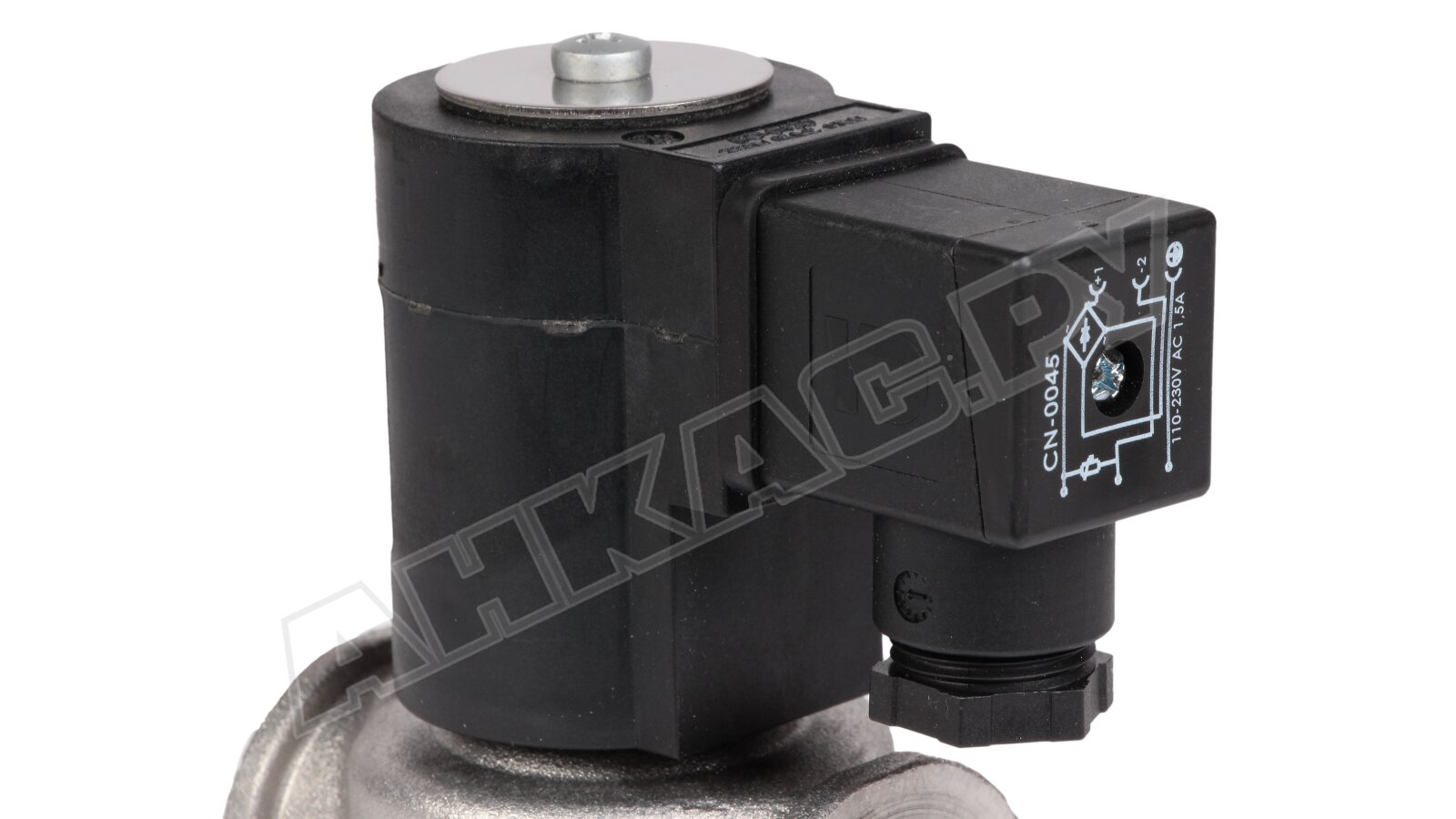

В состав электромагнитного клапана входит корпус, электромагнитная катушка, стопорное кольцо, уплотнительное кольцо, возвратная пружина, уплотнение, затвор, крышка, коннектор. Конструкция произведена из коррозиестойких, газонепроницаемых материалов: нержавеющей стали (оцинкованная, марки 430 F), алюминия (штампованный, 11S), латуни, NBR-каучука. По уровню пылевлагозащиты соответствует стандарту IP 65.

Назначение

Быстродействующий электромагнитный клапан используется в качестве органа безопасности в системах дистанционного управления горелкой. Моментально закрывается при подаче напряжения на э/м катушку, открывается при обесточивании. Предназначен для безопасного и эффективного функционирования отопительных и водогрейных котлов, тепло-, парогенераторов и технологических теплопроводов.

Преимущества:

• мгновенное, герметичное перекрытие газопровода;
• всепогодная эксплуатация;
• большой эксплуатационный ресурс;
• монтаж на горизонтальные и вертикальные трубопроводы;
• высокий уровень пыле-, влагозащиты.

Э/м газовый клапан не пригоден для установки в местах, где окружающая среда способна вызвать разрушение конструктивных частей и материала уплотнений.
