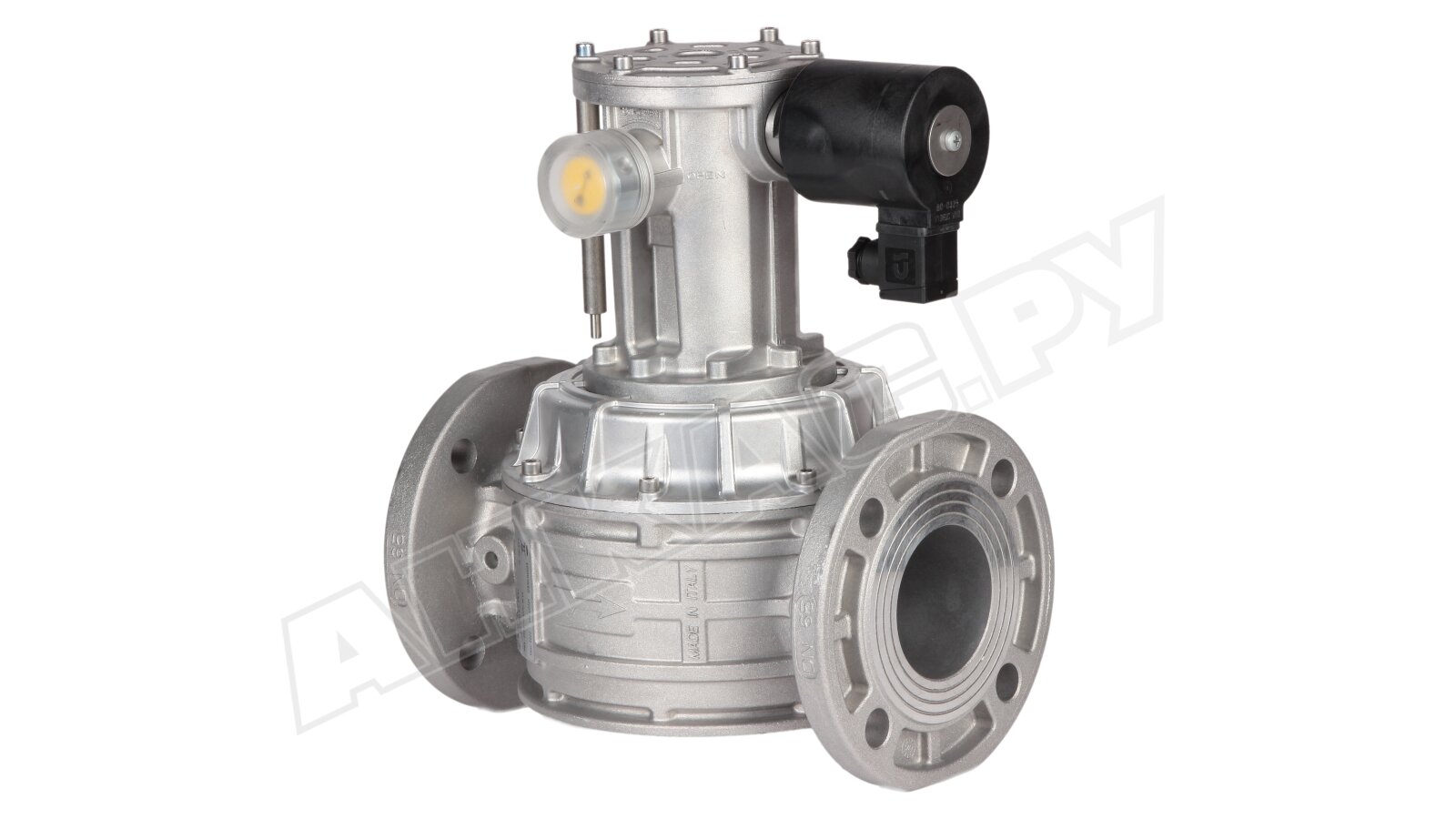

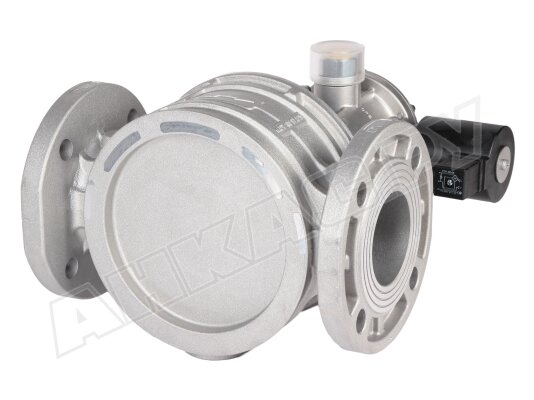

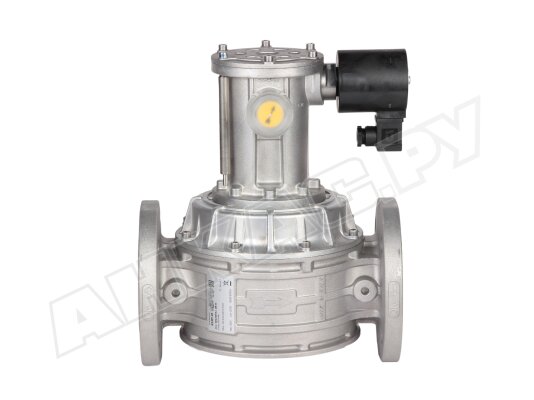

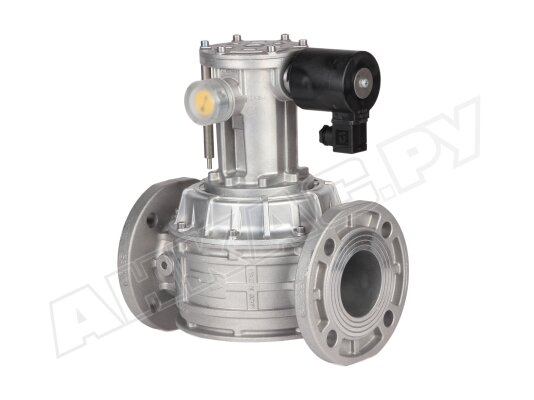

Газовый электромагнитный клапан Madas M16/RM N.C. DN65, 500 мбар

Газовый электромагнитный клапан Madas CX08C 008 предназначен для быстрого и надежного перекрытия потока при эксплуатации промышленной топочной установки. Характеризуется быстрым срабатыванием, высоким уровнем герметичности, всепогодным исполнением. Соответствует классу «А» по европейскому нормативу.

Рабочая среда

Э/м газовый клапан подходит для работы с природным, сжиженным газом, азотом, воздухом (только сухие газы). Возможна поставка версий для биогаза и попутного газа (по запросу).

Особенности серии Madas M16/RM NC

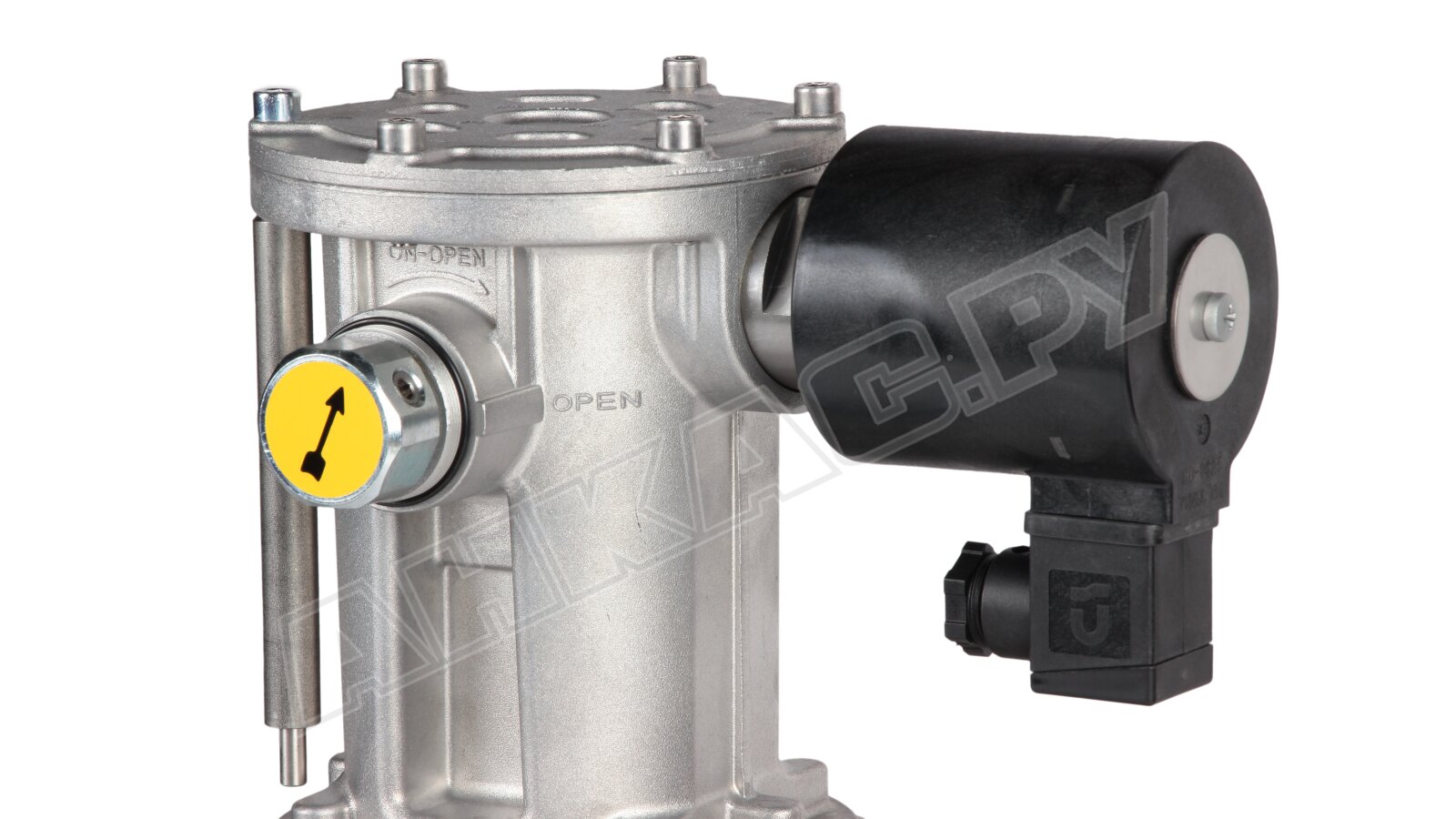

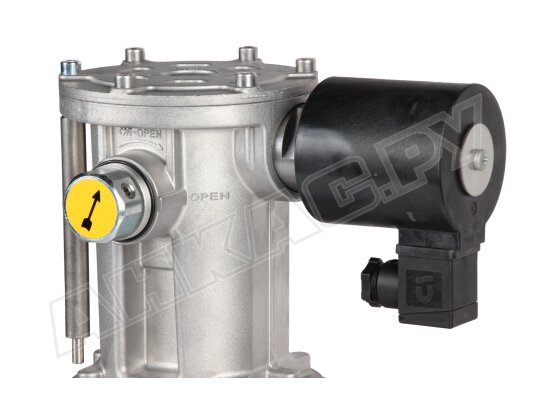

Электромагнитные газовые клапаны являются нормально-закрытыми быстрозакрывающимися устройствами с ручным взводом. Открыты, когда катушка под напряжением. Закрыты при отсутствии электропитания. Быстро срабатывают при обесточивании, перекрывая поток (время закрытия < 1 сек.). Взвод осуществляется с помощью рычага. Катушка должна быть под напряжением.

На клапан может устанавливаться индикаторный переключатель положения с беспотенциальными контактами для дистанционного отслеживания текущей позиции (открыт/ закрыт).

В серии M16/RM NC представлены электромагнитные газовые клапаны с резьбовыми и фланцевыми соединениями от DN20 до DN300, питанием от электросети 12В, 24В, 230В, для газового оборудования с максимальным давлением газа 500 / 6000 мбар.

Основные данные:

• работа от электросети 230 В, -15%, +10%, 50/60 Гц;
• максимальное давление входящего газа: 500 мбар;
• быстрое перекрытие потока (< 1 сек.);

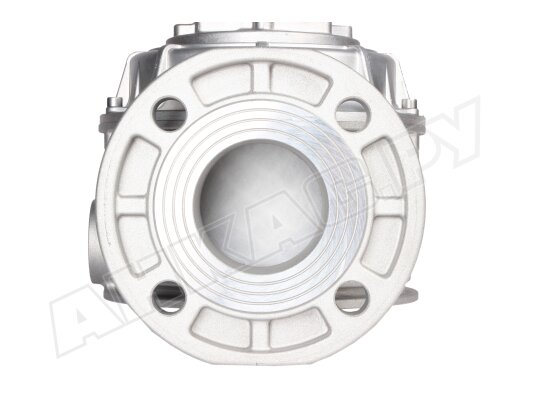

• фиксация с помощью фланцевых соединений DN 65;
• горизонтальный или вертикальный монтаж;
• ресурс эксплуатации: 6000 рабочих циклов (10 лет и более).

Применение

Madas CX08C 008 используется для сборки промышленных газовых установок в качестве запорно-регулирующего устройства.

Преимущества

• Быстрое и надежное закрытие. Клапан отсекает поток при обесточивании в течение 1 секунды. За счет надежного исполнения (литой корпус, герметизирующие прокладки из газонепроницаемого NBR-каучука, детали и узлы из коррозиестойких, долговечных материалов) исключает утечки газа.
• Морозо-, теплостойкость. Клапан стабильно выполняет свои функции при температуре окружающей среды -40...+60 °C, подходит для уличной эксплуатации.

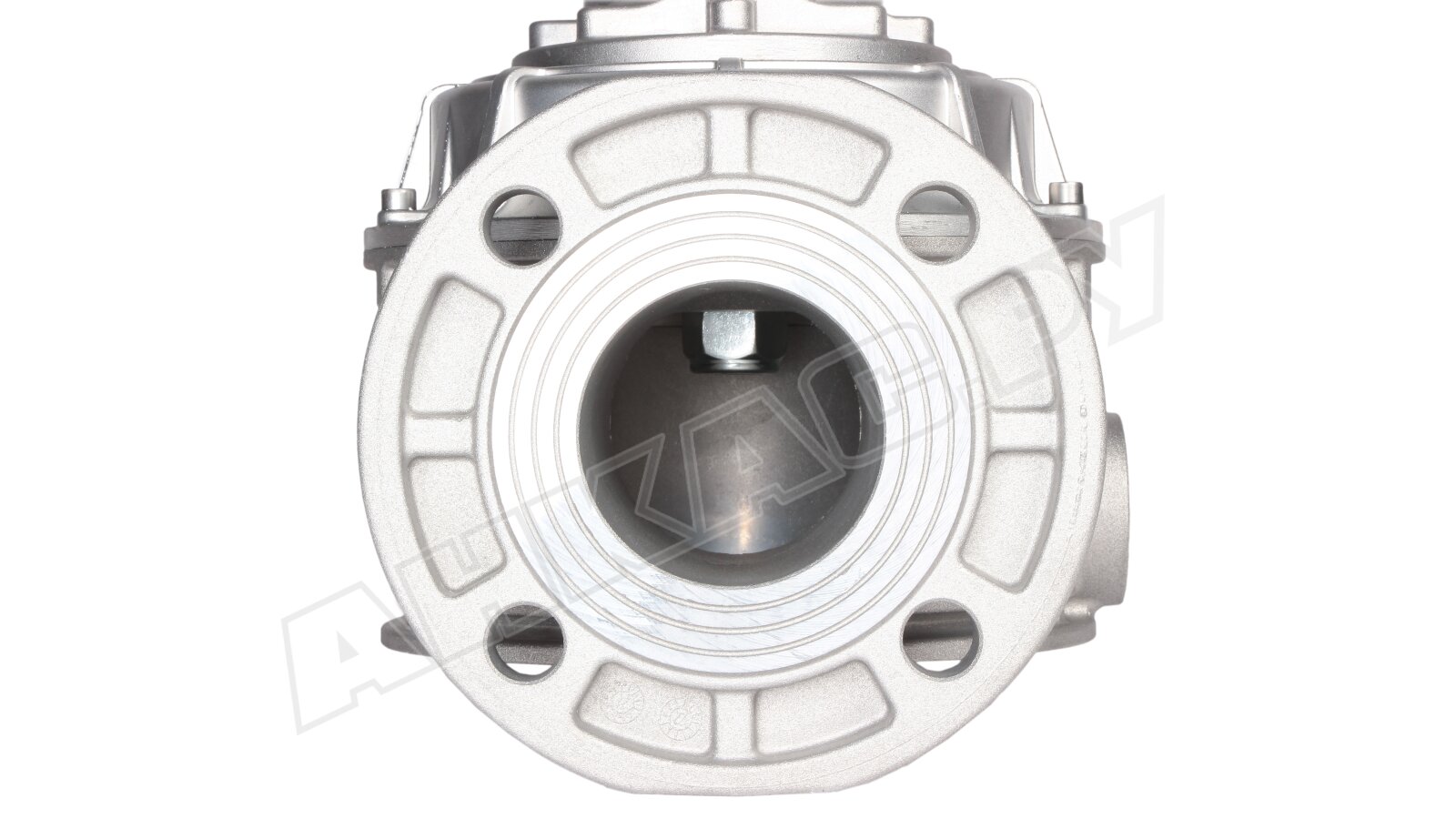

• Входной фильтр. На входе потока установлена фильтрующая сетка, не пропускающая частицы грязи размером от 50 микрон.
• Эффективная пыле-, влагозащита. Пыль и влага не попадают внутрь устройства благодаря высокому уровню электрозащиты (класс IP 65).

Место размещения

Газовый электромагнитный клапан может устанавливаться в помещениях зоны 2 и на открытом воздухе при условии, что внешняя среда не оказывает агрессивного воздействия на материалы корпуса, деталей и уплотнений.

Madas M16/RM размещается в основном перед регулятором давления, с учетом направления потока, указанного на корпусе. При монтаже следует предусмотреть место для беспрепятственного доступа к рычагу взвода клапана. Механизм взвода газовых клапанов DN65-DN250 должен быть выше газовой трубы или на одном уровне.
