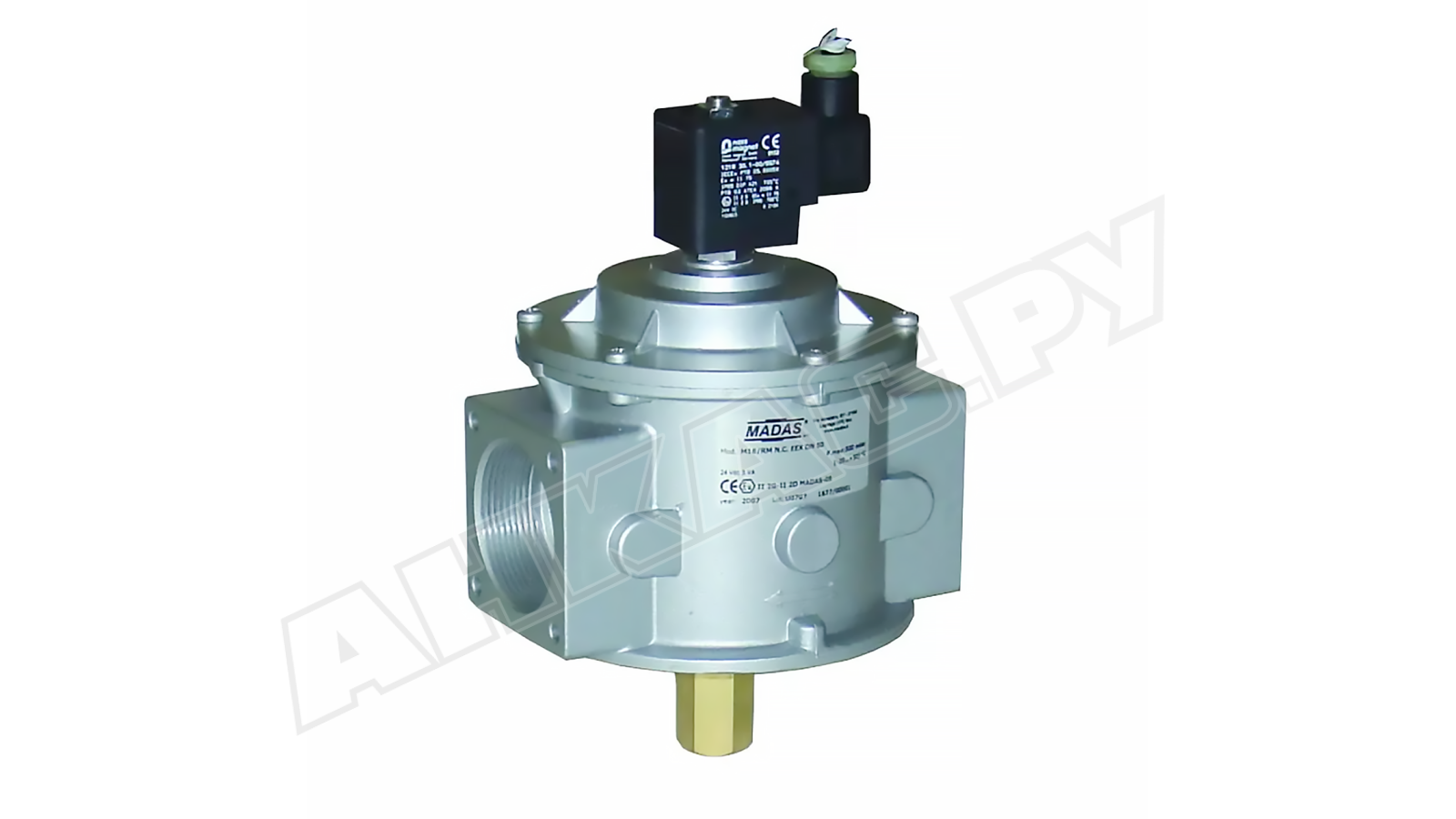

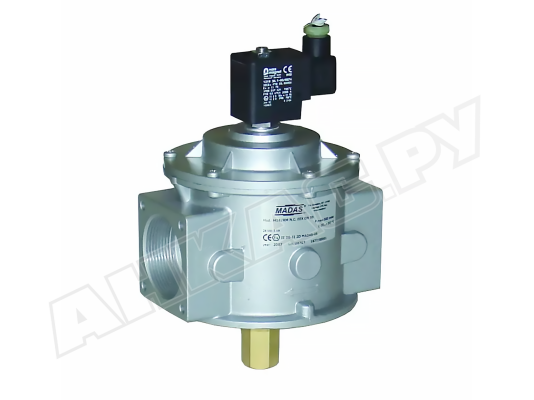

Газовый электромагнитный клапан Madas CM40C0046 008

Газовый электромагнитный клапан Madas CM40C0046 008 рассчитан на работу с метаном, сжиженным газом, азотом, воздухом (сухие газы). Автоматически перекрывает трубопровод, обеспечивает безопасную эксплуатацию газового оборудования. Открывается только вручную. Оснащен индикатором для дистанционного контроля за положением затвора.

Применение

Madas CM40C0046 используется в качестве запорно-регулирующего устройства в магистральных трубопроводах, промышленных топочных установках с давлением газа до 6000 мбар.

Особенности модели

Madas CM40C0046 – нормально-закрытый клапан с быстрым срабатыванием и ручным взводом. Отсекает поток газа в течение 1 секунды при потере напряжения. Открыт при подаче рабочего напряжения на катушку. Взвод выполняется вручную с помощью рычага. Катушка должна быть под напряжением при открытии клапана. Не допускается резкий взвод в системах с давлением газа выше 500 мбар. Оснащение указателем положения позволяет дистанционно контролировать закрытие клапана.

Основные параметры:

• рабочее напряжение: 230 В, допустимые скачки -15%, +10%;
• максимальное давление газа в магистрали подачи: 6000 мбар;
• перекрытие газа при отключении электропитания в течение 1 секунды;
• класс А герметичности по европейскому стандарту EN 161;
• допустимые температуры эксплуатации: -40...+60 °C;
• монтаж в систему с помощью фланцев DN 40;
• эксплуатационный ресурс: 6000 рабочих циклов (не менее 10 лет);
• горизонтальный или вертикальный монтаж в систему (катушка вверху).

Исполнение

Электромагнитный клапан оснащен литым под давлением корпусом из алюминия. Произведен из газонепроницаемых, износостойких материалов: нержавеющей стали, алюминия, латуни, NBR-каучука Электрические компоненты защищены от пыли и влаги по стандарту IP65 для бесперебойной службы в сложных промышленных условиях и на открытом воздухе.

На входе газа установлен сетчатый фильтр со способностью очистки 100 микрон. В ходе эксплуатации сетку необходимо промывать от загрязнений.

Монтаж

Место установки газового клапана: помещения, отвечающие требованиям к зоне 2 по классификации взрывоопасных зон, уличное размещение.

Окружающая среда не должна оказывать агрессивного воздействия на металлические части конструкции и материал уплотнений. При монтаже необходимо направить стрелку на корпусе в сторону газоиспользующего устройства и предусмотреть место для беспрепятственного доступа к рукоятке взвода.

Преимущества

• Быстрое и герметичное перекрытие трубопровода.
• Конструкция для высокого давления газа и промышленных нагрузок.
• Литой коррозиестойкий корпус класса защиты IP65.
• Встроенный сетчатый фильтр.
• Индикатор для отслеживания положения клапана.
• Морозо-, термостойкое исполнение.

Широкая линейка Madas

В линейку Madas M16/RM NC входят газовые электромагнитные клапаны с различными типами и размерами соединений (резьбовые DN20-50, фланцевые DN25-300), питанием от сети 12В, 24В, 230В, для промышленных установок с максимальным давлением газа 500 и 6000 мбар.
