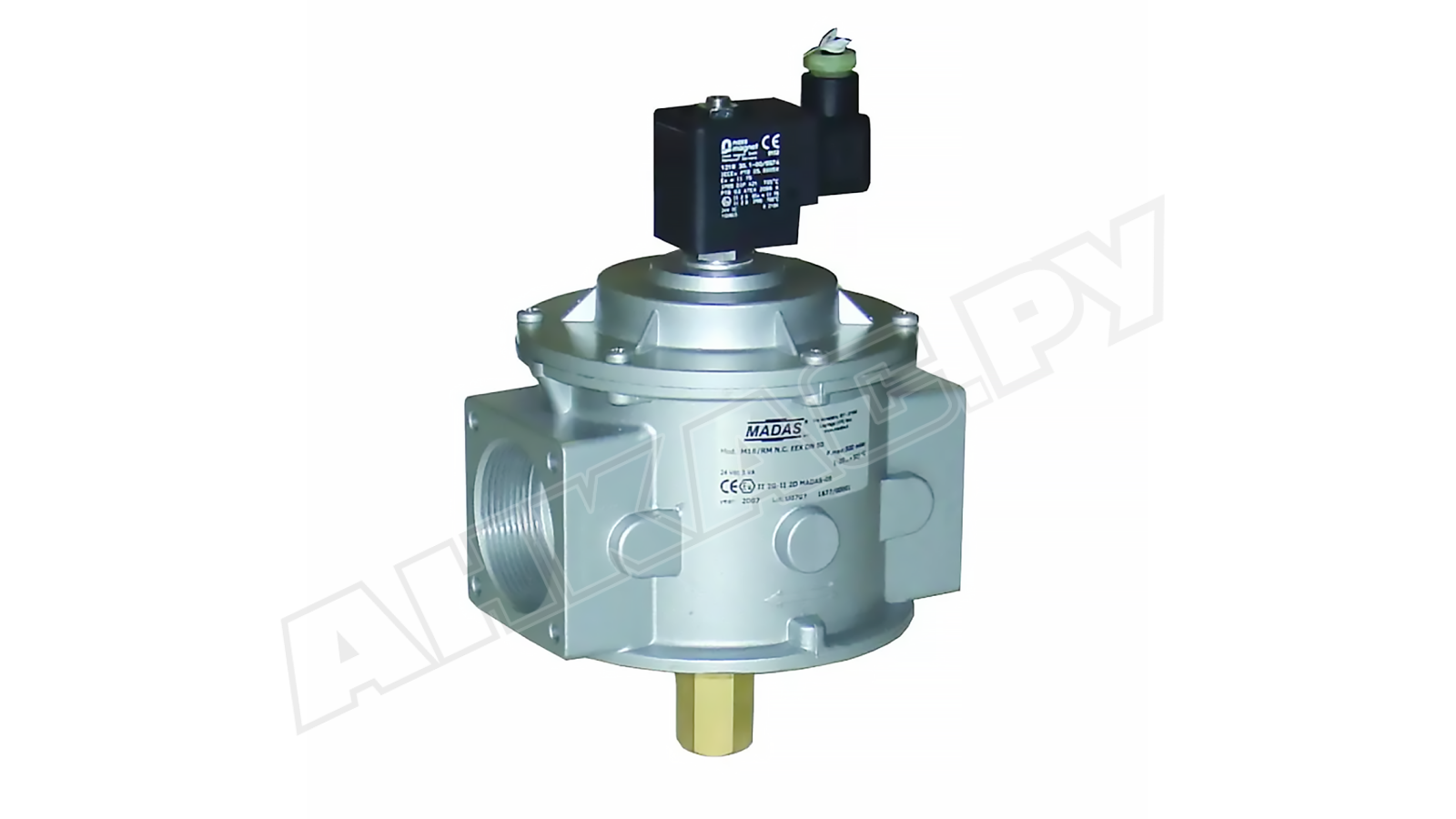

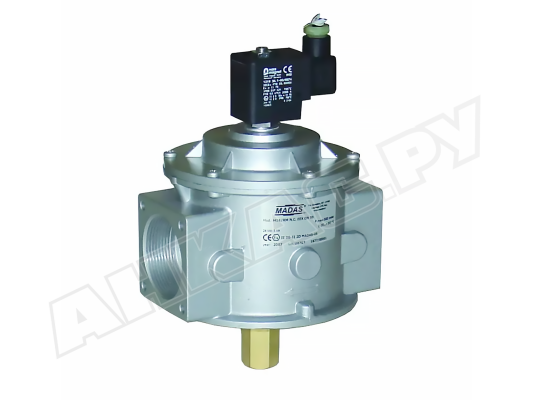

Газовый электромагнитный клапан Madas CM32C0046 008

Газовый электромагнитный клапан Madas CM32C0046 008 предназначен для герметичного перекрытия потока в промышленных системах с давлением газа до 6000 мбар. Обеспечивает безопасную эксплуатацию трубопроводных магистралей и горелочных устройств. Закрывается автоматически, взводится вручную. Характеризуется быстродействием, высоким уровнем пылевлагозащиты, высокопрочной конструкцией, всепогодным исполнением. Соответствует классу «А» герметичности по европейским стандартам.

Виды газа

Madas CM32C0046 встраивается в системы, потребляющие метан, сжиженный газ, азот, воздух (сухой газ). Доступны модификации для биогаза и попутного газа (по отдельному запросу).

Особенности линейки

В серию M16/RM NC входят нормально-закрытые электромагнитные клапаны с ручным взводом и быстрым автоматическим закрытием. Открытие осуществляется вручную с помощью рычага, когда на э/м катушку поступает напряжение. Запрещен моментальный взвод в системах с давлением выше 500 мбар. При обесточивании клапан закрывается. Оснащение индикаторным переключателем положения с беспотенциальными контактами позволяет дистанционно контролировать работу запорного устройства.

Основные данные:

• максимальное давление газа: 6000 мбар;
• класс «А» герметичности по европейскому стандарту EN 161;
• работа от сети 230 В, -15%, +10%, 50/60 Гц;
• быстрое срабатывание, отсечка потока в течение < 1 сек.;
• фланцевый способ монтажа, DN 32;
• класс нагревостойкости изоляции: F (+155°);
• установка в горизонтальные или вертикальные трубопроводы (катушка вверху);
• 10-летняя служба (6 тыс. рабочих циклов).

Применение

Газовый клапан Madas CM32C0046 применяется для безопасного функционирования магистральных трубопроводов, промышленных газовых установок. Служит в качестве запорно-регулирующего устройства.

Преимущества

• Быстрое, герметичное перекрытие газа. Электромагнитный клапан отсекает поток газа в течение 1 сек., предотвращает риск утечек и связанных с ними аварийных ситуаций.
• Конструкция для промышленных нагрузок и высокого давления. Отлитый под давлением алюминиевый корпус рассчитан на давление газа 6 бар, механические, температурные воздействия. Конструктивные элементы и герметизирующие уплотнения произведены из коррозиестойких материалов с газонепроницаемыми свойствами: нержавеющей стали, алюминия, латуни, NBR-каучука.
• Фильтрующая сетка для защиты от засорения. На входе газа смонтирован сетчатый фильтр, не пропускающий внутрь устройства частицы мусора, ржавчины размером от 100 микрон.
• Индикатор положения. Указатель положения позволяет дистанционно отслеживать текущую позицию запорного устройства.
• Надежная электрозащита. Э/м катушка и электрические контакты защищены от воздействия пыли и влаги по стандарту IP 65, что позволяет размещать газовый клапан на улице и в запыленных помещениях без снижения функциональности.
• Исполнение для всепогодного применения. Электромагнитный клапан может эксплуатироваться практически в любую погоду (рабочий диапазон -40...+60 °C).

Ограничение к месту установки

Газовый электромагнитный клапан не допускается размещать в местах, где окружающая среда вызывает разрушение материалов корпуса, конструктивных частей и уплотнений.
