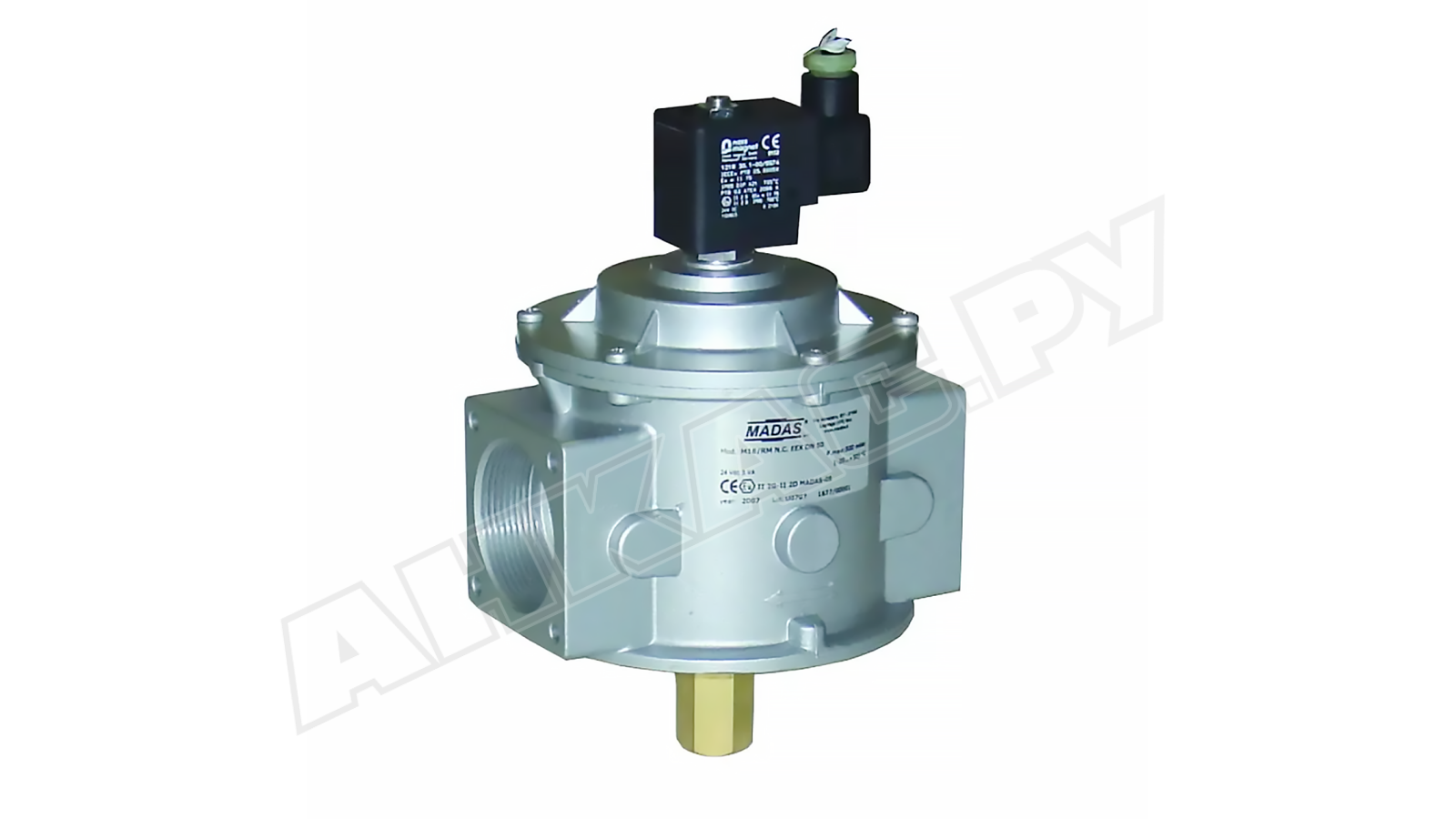

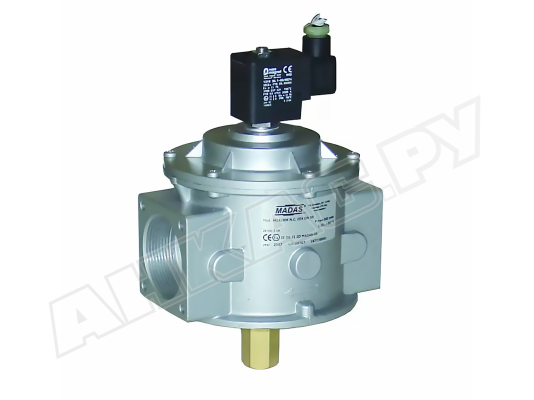

Газовый электромагнитный клапан Madas CM32C0036 008

Газовый электромагнитный клапан Madas CM32C0036 008 – нормально-закрытое быстродействующее устройство с ручным взводом и быстрым закрытием. Соответствует классу «А» герметичности по европейским стандартам. Подходит для метана, сжиженного газа, воздуха, азота (сухой газ). По запросу доступно исполнение для биогаза, попутного нефтяного газа.

Особенности

Электромагнитный запорный клапан открыт при поступлении рабочего напряжения на катушку, закрыт в обесточенном состоянии. Взвод выполняется с помощью рычага, когда катушка находится под напряжением. Для дистанционного контроля состояния клапана предусмотрен индикатор положения.

Основные параметры:

• максимальное входное давление: 500 мбар;
• питание от сети 230 В, допустимое отклонение -15%, +10%;
• быстрое срабатывание при отключении электропитания (< 1 секунды);
• интеграция в систему на фланцы DN 32;
• горизонтальный, вертикальный монтаж (катушка сверху);
• диапазон операционных температур: -40...+60 °C;
• рабочий ресурс: 6000 циклов (не менее 10 лет);
• гарантия завода-производителя: 2 года.

Устройство запорной арматуры

Основные элементы запорного устройства: корпус из алюминиевого литья, фильтрующая сетка на 100 микрон, рычаг взвода, соленоид, индикатор положения, соединительный кабель, электрический коннектор.

Конструкция устойчива к составу газов, износу, температурным воздействиям. Использованы коррозиестойкие материалы: алюминий, нержавеющая сталь, латунь, NBR-каучук, что обеспечивает безопасную эксплуатацию клапана.

За счет высокого уровня защиты контактов от пыли, влаги (класс IP 65) электромагнитный клапан стабильно работает в сложных промышленных условиях.

Применение

Газовые электромагнитные клапаны M16/RM N.C. выполняют функцию запорного органа в магистральных трубопроводах и промышленных горелках, что способствует безопасной эксплуатации газового оборудования.

Место размещения

Требования к рабочему помещению: соответствие зоне 2 по классификации взрывоопасных зон (стандарт Р 51330.9-99). Допускается уличное размещение газового клапана при условии отсутствия агрессивной окружающей среды, способной разрушить сталь, алюминий, каучук.

Преимущества:

• быстрое срабатывание, надежная герметизация потока;
• высокий уровень пыле-, влагозащиты;
• оснащение индикатором для контроля закрытого положения;
• конструкция для эксплуатации в любую погоду;
• сетчатый фильтр на входе потока.

Купить газовые электромагнитные клапаны и другое оснащение можно со склада и под заказ. Серия Madas M16/RM N.C. представлена моделями с соединениями разного типа и размера, электропитанием 12В, 24В, 230В, для установок с максимальным давлением газа 500 и 6000 мбар.
