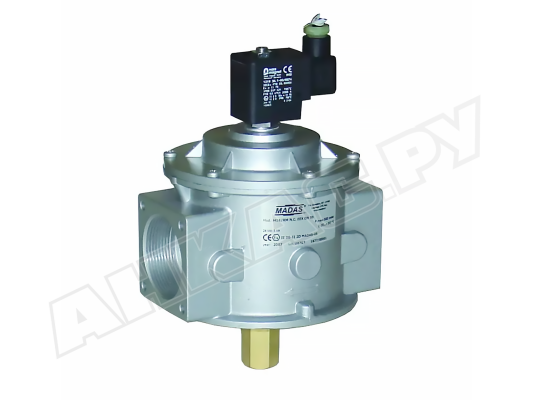

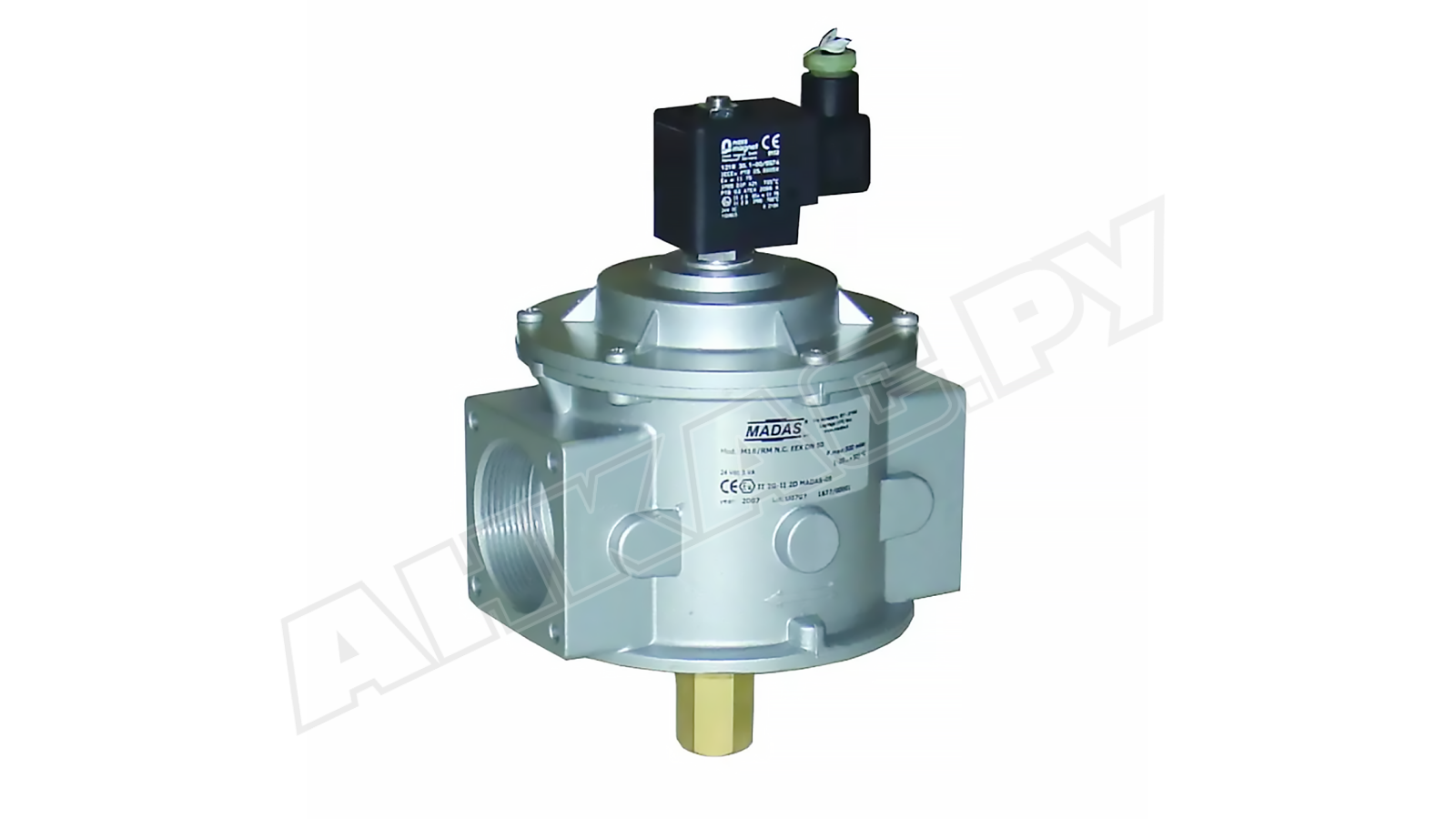

Газовый электромагнитный клапан Madas CM07C0036 008

Газовый электромагнитный клапан Madas CM07C0036 008 предназначен для быстрого и герметичного перекрытия потока газа при эксплуатации промышленного оборудования. Открывается только вручную. Характеризуется быстрым срабатыванием, всепогодным исполнением, высоким уровнем герметичности. Соответствует классу «А» по европейскому стандарту. EN161.

Основные данные:

• рабочая среда: метан, сжиженный газ, азот, воздух (только сухие газы);
• напряжение электропитания: 230 В, -15%, +10%, 50/60 Гц;
• максимальное давление газа в магистрали: 500 мбар;
• быстрое закрытие (время срабатывания < 1 сек.);
• резьбовой способ соединения, отверстия Rp 2";
• горизонтальный или вертикальный монтаж с катушкой вверху;
• продолжительность службы: от 10 лет (6000 рабочих циклов).

Особенности

Электромагнитный газовый клапан является нормально-закрытым быстрозакрывающимся устройством с ручным взводом и быстрым закрытием. Открыт при поступлении на катушку напряжения. Закрыт в обесточенном состоянии. Взвод осуществляется с помощью ручной рукоятки когда катушка находится под напряжением. Для дистанционного отслеживания текущей позиции (открыт/ закрыт) предусмотрен индикаторный переключатель положения с беспотенциальными контактами.

Применение

Madas CM07C0036 предназначен для оснащения промышленных газовых установок и трубопроводных магистралей. Используется в качестве запорно-регулирующего устройства для безопасной эксплуатации газового оборудования.

Преимущества

• Быстрое и герметичное закрытие. Э/м клапан перекрывает газ в течение 1 секунды. За счет высокопрочного исполнения (корпус из алюминиевого литья, герметизирующие прокладки из газонепроницаемой NBR-резины, конструктивные элементы из материалов, стойких к коррозии и интенсивной эксплуатации) исключает утечки газа.
• Очистка потока. На входе в клапан размещен обслуживаемый сетчатый фильтр, не допускающий проникновение посторонних частиц размером от 100 микрон.
• Встроенный индикатор положения. Данное устройство позволяет дистанционно проверять состояние электромагнитного клапана.
• Морозо-, термостойкое исполнение. Газовый клапан бесперебойно выполняет свои функции при температурах окружающей среды -40...+60 °C.
• Эффективная пыле-, влагозащита корпуса. Пыль и влага (при обливании корпуса с любой стороны) не способны привести к повреждениям устройства за счет высокого уровня электрозащиты, соответствующего стандарту IP 65.

Рекомендации по установке

Газовый электромагнитный клапан подходит для размещения в помещениях зоны 2 по классификации взрывоопасных зон и на открытом воздухе при условии, что окружающая среда не разрушает материалы корпуса, деталей и уплотнений.

Для корректного позиционирования в системе на корпус нанесена стрелка, которая направляется к газопотребляющему оборудованию. При монтаже рекомендуется предусмотреть место для беспрепятственного доступа к рукоятке взвода клапана.
