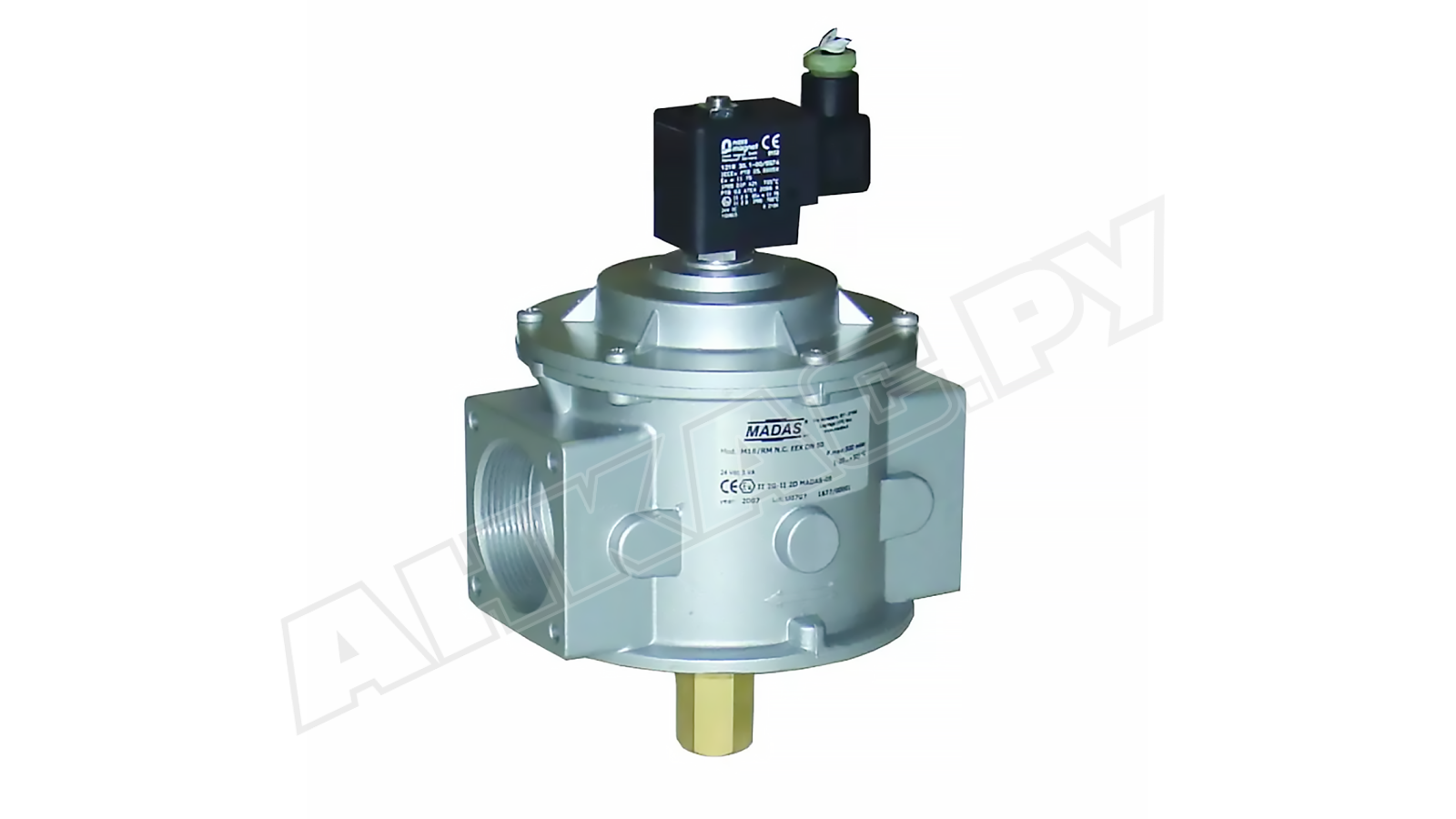

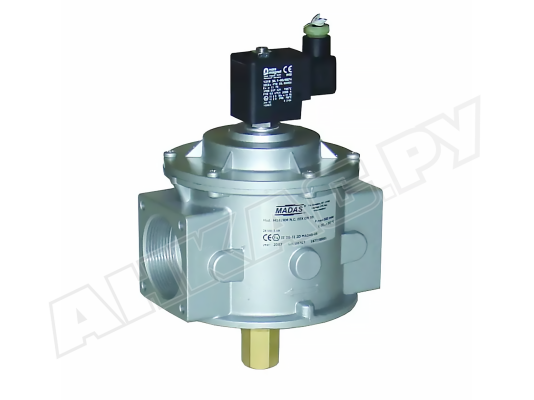

Газовый электромагнитный клапан Madas CM03C0036 008

Газовый электромагнитный клапан Madas CM03C0036 008 предназначен для оснащения газовых установок с давлением до 500 мбар. Представляет собой запорное устройство с быстрым закрытием и ручным взводом. Оснащен индикатором положения для дистанционного контроля текущей позиции.

Рабочая среда

Электромагнитный запорный клапан пригоден для работы с метаном, сжиженным газом, воздухом, азотом (сухой газ). Может поставляться в исполнении для биогаза, попутного нефтяного газа (по запросу).

Основные параметры:

• напряжение питания: 230 В, -15%, +10%;
• допустимое входное давление: 500 мбар;
• класс А герметичности по европейскому стандарту EN 161;
• время закрытия при обесточивании < 1 секунды;
• диапазон эксплуатационных температур: -40...+60 °C;
• монтаж в систему с помощью резьбовых соединений Rp ¾";
• срок службы: более 10 лет (6000 рабочих циклов);
• размещение на горизонтальных и вертикальных трубопроводах с катушкой вверху.

Подробнее о модели

Клапан является нормально-закрытым быстродействующим устройством с ручным взводом. Отсекает поток газа в течение 1 сек. при отключении электропитания. Открыт под напряжением. Для взвода предусмотрена специальная рукоятка. Открытие клапана осуществляется постепенно, после выравнивания давления на входе и выходе. Перед этим необходимо убедиться, что на катушку поступает напряжение.

Для дистанционного контроля состояния клапана предусмотрен индикатор положения с беспотенциальными контактами.

Корпус электромагнитного клапана отлит из алюминия, рассчитан на механические нагрузки и температурные воздействия, не подвергается коррозии при эксплуатации в стандартных условиях (при отсутствии агрессивной внешней среды).

Материал деталей и герметизирующих уплотнений: алюминий, нержавеющая сталь, NBR-каучук, что обеспечивает устойчивость к износу и составу газов.

На входе газа установлена сетка для удаления твердых частиц размером от 100 микрон, что предохраняет устройство от засорения и повреждений.

Электрические компоненты и катушка защищены от пыли и влаги по стандарту IP 65, что расширяет возможности эксплуатации.

Требования к месту установки

Газовый э/м клапан может устанавливаться в помещениях и на улице (зоны 2 взрывоопасности по классификации взрывоопасных зон). Внешняя среда не должна разрушать сталь, алюминий, каучук.

Преимущества

• Быстрое и герметичное перекрытие газопровода.
• Литой высокопрочный корпус. Высокий уровень пылевлагозащиты.
• Обслуживаемый фильтр. Защита от повреждений и потери герметичности.
• Встроенный индикатор положения.
• Всепогодное исполнение, стабильная работа в любую погоду.

В серию Madas M16/RM N.C входят газовые электромагнитные клапаны для промышленных установок с максимальным давлением газа 500 и 6000 мбар, резьбовыми, фланцевыми соединениями, фильтром/ без фильтра, питанием от сети 12В, 24В, 230В.
