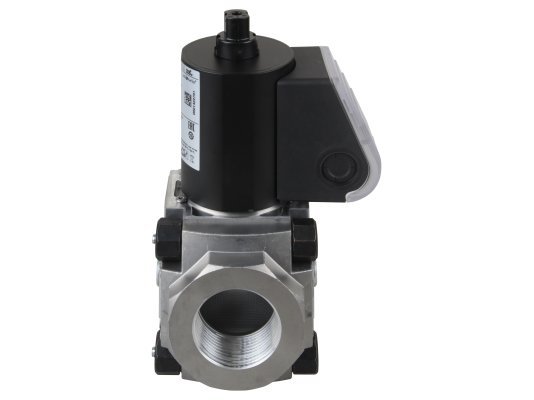

Газовый электромагнитный клапан Kromschroder VAG2-/40R/NWAE

Газовый электромагнитный клапан Kromschroder VAG2-/40R/NWAE, арт: 88001210 выполняет несколько функций благодаря объединению в одной конструкции двух устройств: запорно-предохранительного клапана и регулятора давлений газ/воздух. Отвечает за отключение и точный контроль подачи газа при эксплуатации газовых промышленных горелок. Характеризуется быстродействием, надежным исполнением, высоким уровнем пыле-, влагозащиты, простотой монтажа и настройки. Для систем газоснабжения с давлением от 10 до 500 мбар.

Характеристики э/м клапана:

• класс «А» безопасности по EN 161;
• нормально-закрытый (отключает подачу газа при обесточивании);
• быстродействующий – быстрое закрытие и открытие (<1 сек. и <0,5 сек. соответственно);
• рабочее напряжение: 220 В, +10/-15 % от номинала;
• для использования внутри помещений при температурах: от -20 до +60 °C.

Особенности регулятора:

• регулятор постоянного соотношения давлений газ/воздух;
• поддержание давления газа на выходе с учетом изменяемого давления воздуха (неизменное соотношение давлений газ/воздух);
• настройка выходных параметров при помощи регулировочных пружин;
• диапазон регулирования до 10:1.

Исполнение и монтаж

Корпус Kromschroder VAG2-/40R/NWAE изготовлен из алюминиевого коррозиестойкого сплава. Материал уплотнений – нитрильный каучук (NBR). В конструкции э/м клапана использовано стандартное седло. Электрическое подключение – кабельный ввод M20. Высокий уровень защиты корпуса от воздействия пыли и влаги – IP 65. Без входного фланца. Параметры соединения на выходе – внутренняя резьба Rp 3/4" по ISO 7-1. Установка в газопровод – вертикально/ горизонтально вверх магнитом. С правой / левой стороны корпуса предусмотрены 2 заглушки / 2 резьбовые пробки. Соединительный комплект: зажимная муфта.

Применение

Комбинированная система Kromschroder VAG2-/40R/NWAE устанавливается в системы автоматики и управления подачей газа промышленных горелок, потребляющих природный газ, сжиженные углеводороды (газообразная форма), биогаз (H₂S ≤ 0,1%), воздух. Необходимо исключить вероятность конденсации газа. Тип горелок: с регулируемой мощностью, с импульсным режимом и байпасным клапаном. Может применяться в качестве ноль-регулятора при эксплуатации газовых двигателей.
