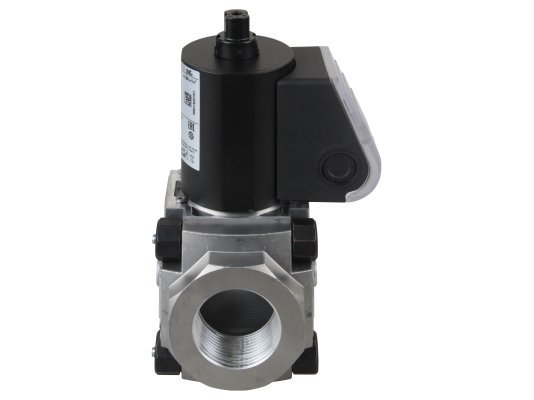

Газовый электромагнитный клапан Kromschroder VAG1-/25R/NWAE

Газовый электромагнитный клапан Kromschroder VAG1-/25R/NWAE, арт: 88000143 оснащен регулятором, что обеспечивает помимо безопасного прерывания газоснабжения поддержание постоянного и c высокой точностью соотношения «давление газа/ давление воздуха». Многофункциональное устройство рассчитано на работу в составе систем автоматики и управления подачей газа в промышленных горелках с давлением рабочей среды до 500 мбар. Соответствует классу «А» по EN 161, EN 88.

Особенности

• Для запирания потока и точной подачи газа с учетом установленных параметров в конструкции совмещено два устройства: газовый э/м клапан и регулятор постоянного соотношения давлений газ/воздух.
• Э/м клапан быстро закрывается (<1 сек.) и открывается (<0,5 сек.). Является нормально-закрытым. Отсекает поток при потере напряжения. Рабочие параметры сети: 220 В, +10/-15 % от номинального напряжения.
• Функцией регулирующего устройства является поддержания давления газа на выходе с учетом изменяемого давления воздуха. Соотношение давлений остается неизменным. Параметры задаются с помощью пружин настройки. Диапазон регулирования до 10:1.
• Kromschroder VAG1-/25R/NWAE может использоваться только внутри помещений. Рабочие температуры (внешняя среда): от -20 до +60 °C.

Исполнение и монтаж

Корпус комбинированного устройства произведен из сплава алюминия. Материал уплотнений – NBR-каучук. Использовано стандартное седло клапана. Электрическое подключение – кабельный ввод M20. Уровень защиты от пыли и влаги – IP 65.

Параметры соединения на входе – Rp 1" по ISO 7-1. Модель без входного фланца. Размещение в системе газоснабжения – вертикальное/ горизонтальное вверх электромагнитом. С правой / левой стороны корпуса предусмотрены две заглушки / две резьбовые пробки. Доступен выбор опциональных принадлежностей.

Применение

Комбинированная система отсечения потока и точного контроля подачи газа Kromschroder VAG1-/25R/NWAE рассчитана на работу с природным газом, сжиженными углеводородами (газообразная фаза), биогазом (H₂S≤ 0,1%), воздухом. Другие варианты – по доп. заказу. Важно, чтобы газ не конденсировался при любых температурах.

Место применения – в газовых горелках, мощность которых регулируется, горелках с импульсным режимом и байпасным клапаном, а также в качестве ноль-регулятора при эксплуатации газовых двигателей.
