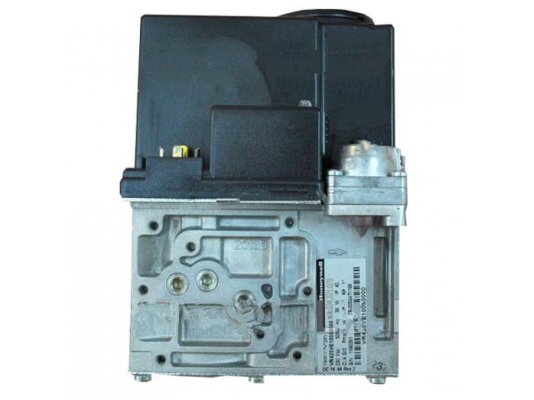

Комбинированный газовый клапан Honeywell VR425AB1007-0000

Комбинированный газовый клапан Honeywell VR425AB1007-0000 – устройство с двумя электромагнитными быстрозакрывающимися клапанами в одном седле, между которыми размещается клапан регулировки давления.  Применяется для регулирования потока на горение.

Конструкция Honeywell VR425

В компактном корпусе объединены два отсечных клапана класса «А» и клапан, регулирующий давление. Модульная конструкция позволяет размещать вспомогательные устройства: реле, систему проверки клапанов. На каждой стороне корпуса предусмотрено по 4 соединительных отверстия под фланцы.

Корпус отлит из сплава алюминия, запирающая пружина изготовлена из нержавеющей стали, плунжер клапана покрыт Fe 360. Уплотнения выполнены из бутадиен-нитрильного каучука или витона. На впуске и выпуске газа размещены измерительные штуцеры.

Перед корпусом смонтирован съемный сетчатый фильтр с мелкими ячейками для удаления посторонних примесей и твердых частиц. Для обслуживания фильтра требуется открутить винты входного фланца. Материал фильтра – нержавеющая сталь.

Особенности:

• для установок с давлением газа до 200 мбар;
• работа от электросети 220 В, -15%, +10%;
• срабатывание клапанов V1 и V2 (закрытие) и открытие первого – в течение 1 сек.;
• механизм регулирования открытия для DBI;
• уровень пылевлагозащиты корпуса – IP 40;
• заменяемые катушки пригодны для непрерывного запитывания;
• электроподключение – штекер по DIN 43650;
• свободный доступ к настройкам в верхней части клапана;
• разные точки отбора давления при неиспользовании свободных отверстий;
• наружные температуры: -15 ... 60 °C;
• срок службы – 500 тыс. циклов включений;
• монтажные отверстия с внутренней резьбой Rp 1", фланцевая посадка;
• установочный комплект.

Применение

Комбинированный клапан серии VR425 рассчитан на применение в системах розжига основной горелки (DBI) и электронного розжига пилотной горелки (IP).
