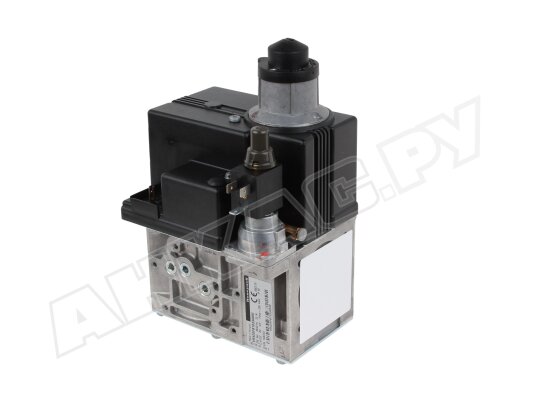

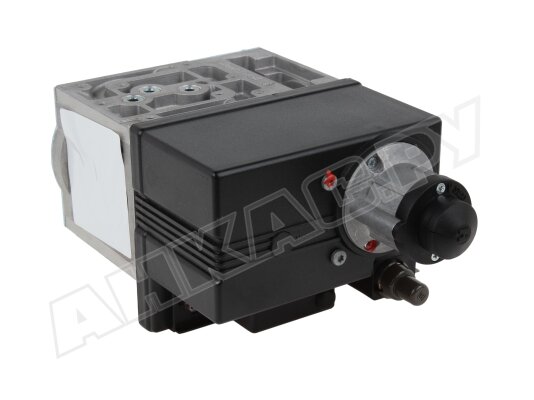

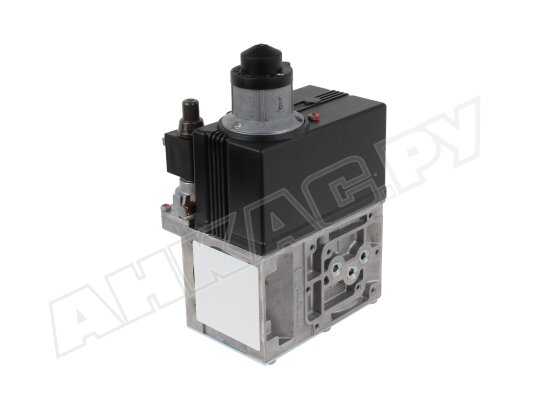

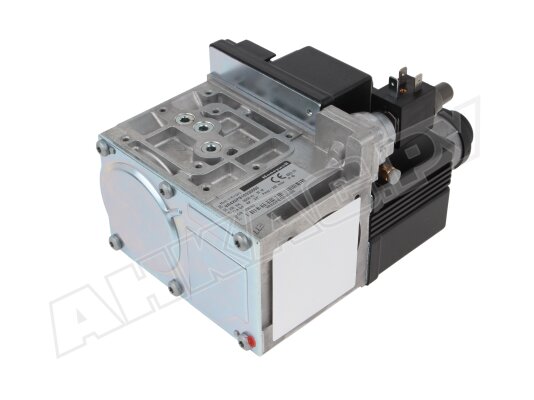

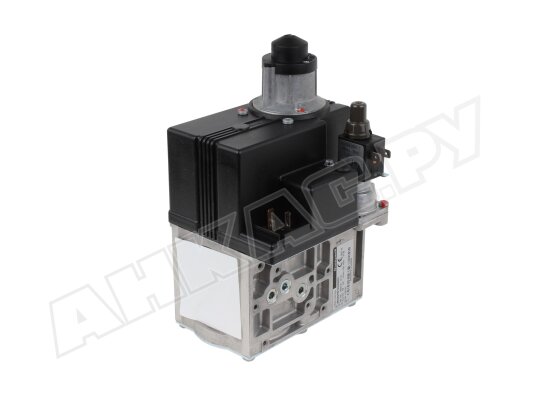

Комбинированный газовый клапан Honeywell VR420PB10330000

Комбинированный газовый клапан Honeywell VR420PB10330000 встраивается в системы контроля и автоматического регулирования подачи газа на горение при работе газовых горелок, атмосферных котлов и другого оборудования, потребляющего газообразное топливо.

Конструкция Honeywell VR420

В состав комбинированного устройства входят два быстрозакрывающихся запорных клапана класса «А» в одном седле, между которыми устанавливается клапан регулировки давления. Модульная конструкция позволяет подключать вспомогательные устройства на любой стороне корпуса: реле промежуточного и минимального давления, систему проверки клапанов VPS.

Корпус отлит из алюминиевого сплава, запирающая пружина изготовлена из нержавеющей стали, плунжер клапана имеет покрытие Fe 360. Уплотнения из бутадиен-нитрильного каучука или витона. С обеих сторон корпуса рядом с фланцевыми соединениями размещены штуцеры для измерений давления.

Особенности:

• для газовых систем с давлением в линии нагнетания до 200 мбар;
• работа от электросети 220 В, -15%, +10%;
• закрытие клапанов V1 и V2 и открытие первого в течение 1 сек.;
• механизм регулирования открытия для DBI;
• тип регулятора давления – Hi-Lo (низкое-высокое давление);
• уровень пылевлагозащиты корпуса – IP 40;
• сетчатый съемный фильтр на входе газа с мелкими ячейками для удаления грязи;
• обслуживание фильтра после откручивания винтов входного фланца;
• материал фильтрующей сетки – нержавеющая сталь;
• катушки пригодны для непрерывного запитывания, заменяемы в полевых условиях;
• штекерный разъем в соответствии с DIN 43650;
• свободный доступ к регулировкам в верхней части клапана;
• по 4 фланцевых соединения на каждой стороне для монтажа дополнительных устройств;
• разные точки отбора давления при неиспользовании свободных отверстий;
• работа при температурах внешней среды: -15 ... 60 °C;
• срок службы – 500 тыс. циклов включений;
• отверстия с внутренней резьбой Rp 3/4", фланцевая посадка;
• комплект для крепления.

Применение Honeywell VR420PB10330000

Газовый комбинированный клапан рассчитан на использование в мощных промышленных горелках, печах, атмосферных котлах и других газоиспользующих установках. Подходит для DBI и IP систем розжига.
