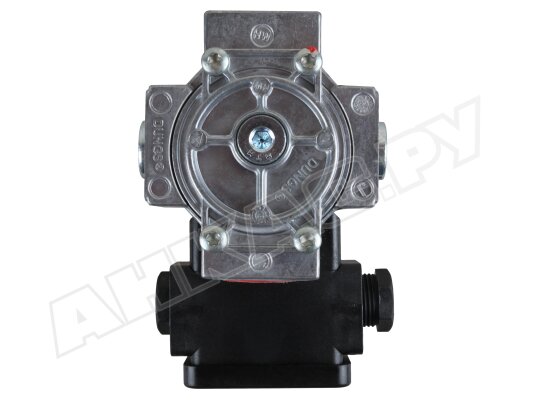

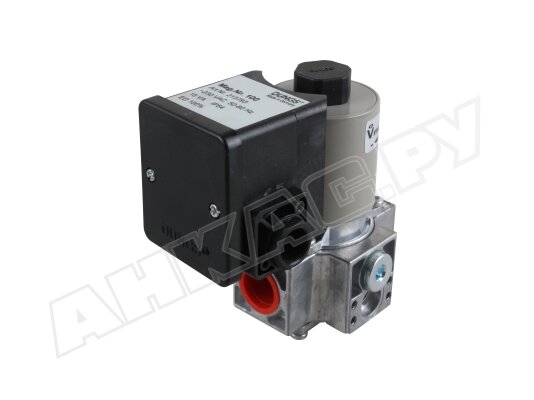

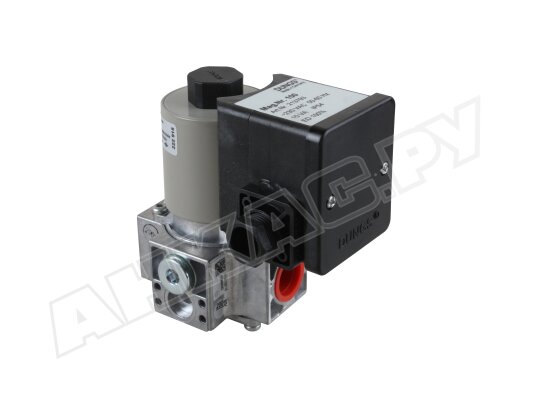

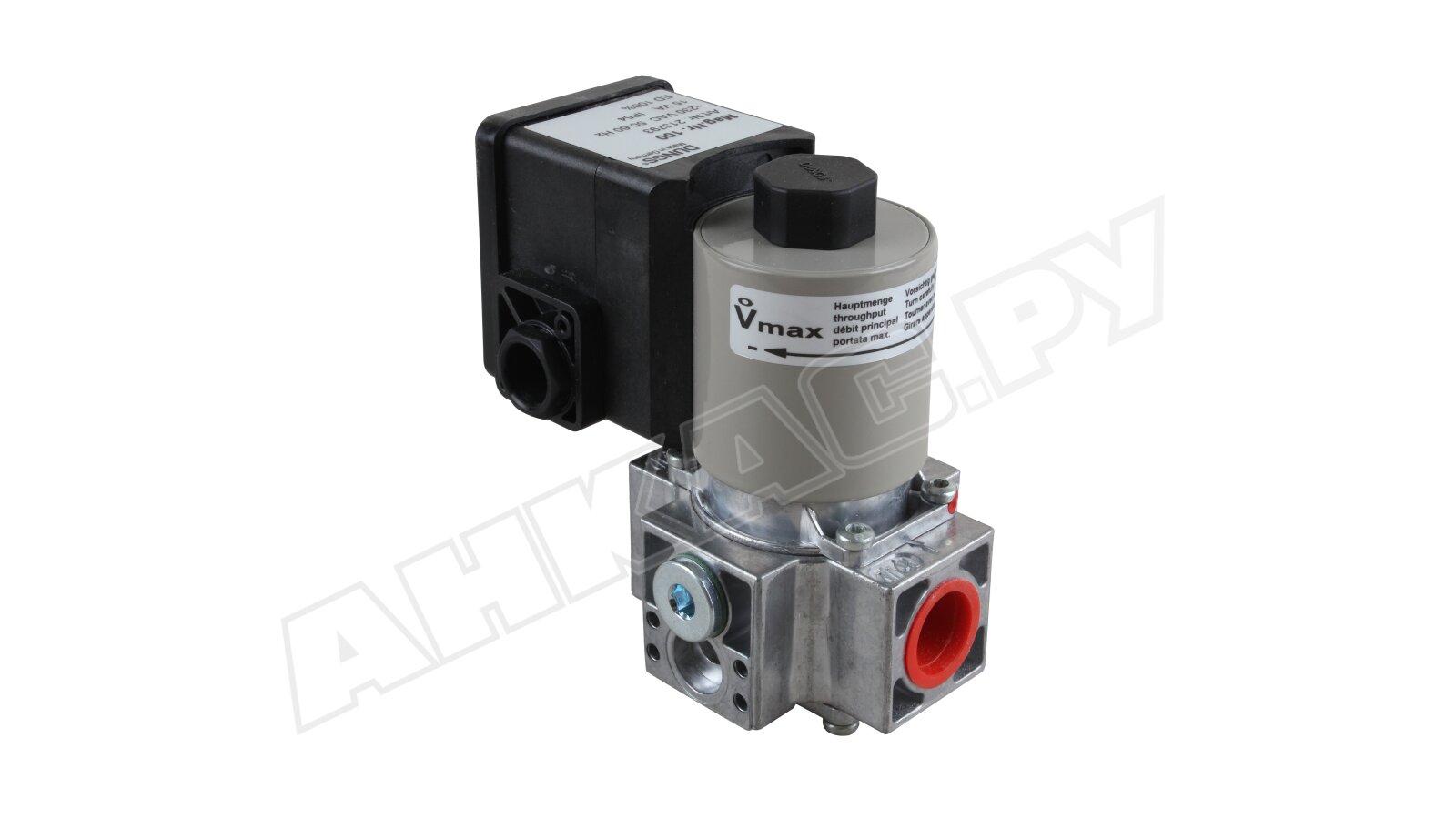

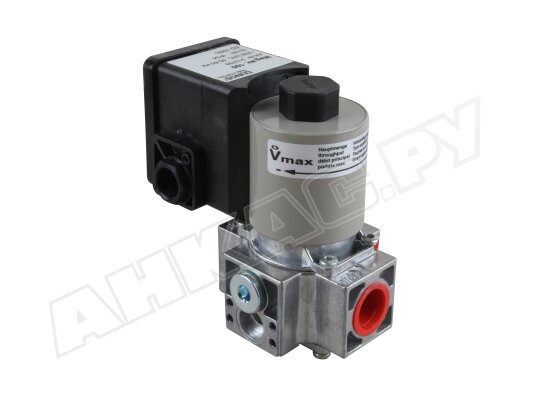

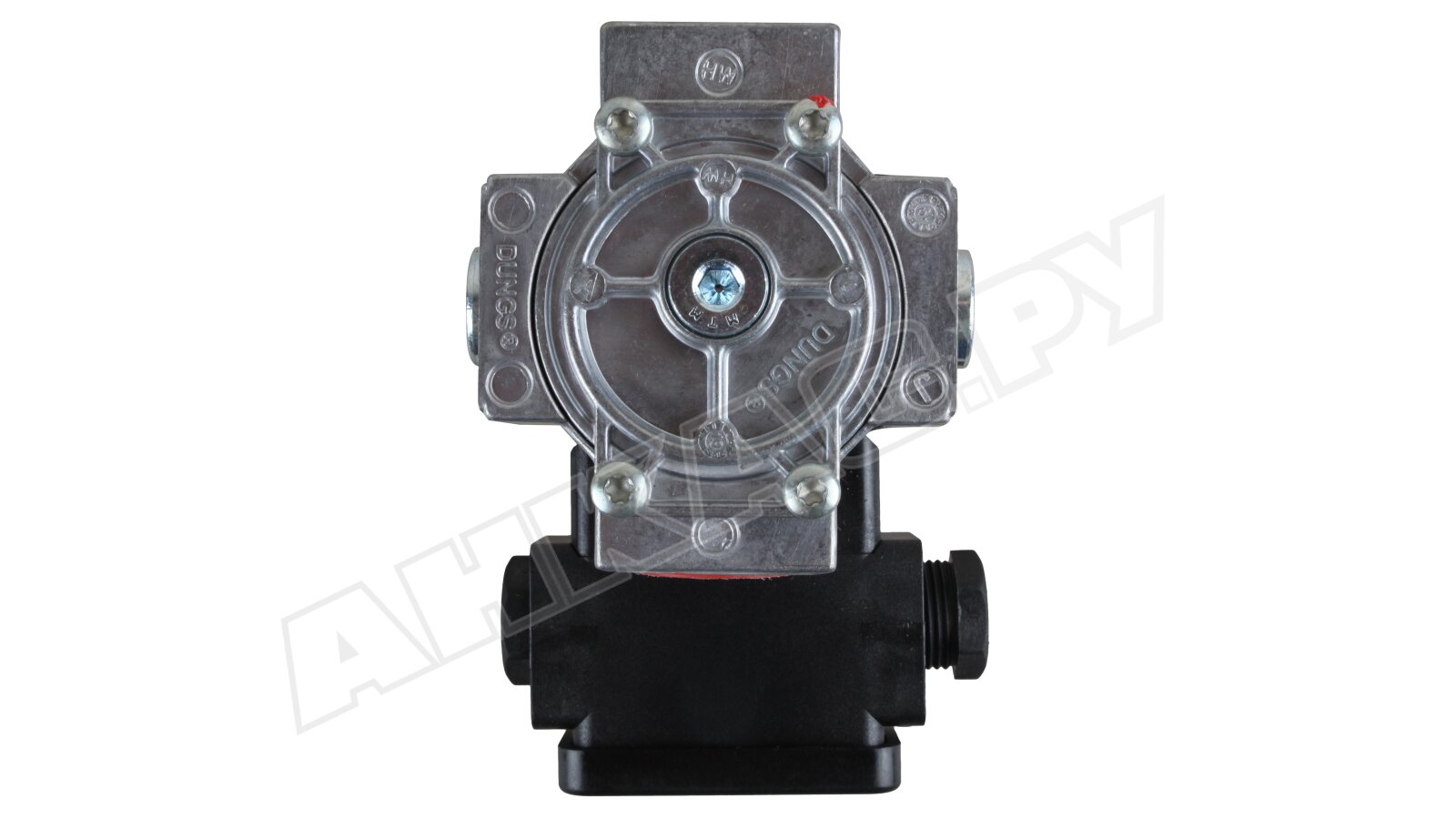

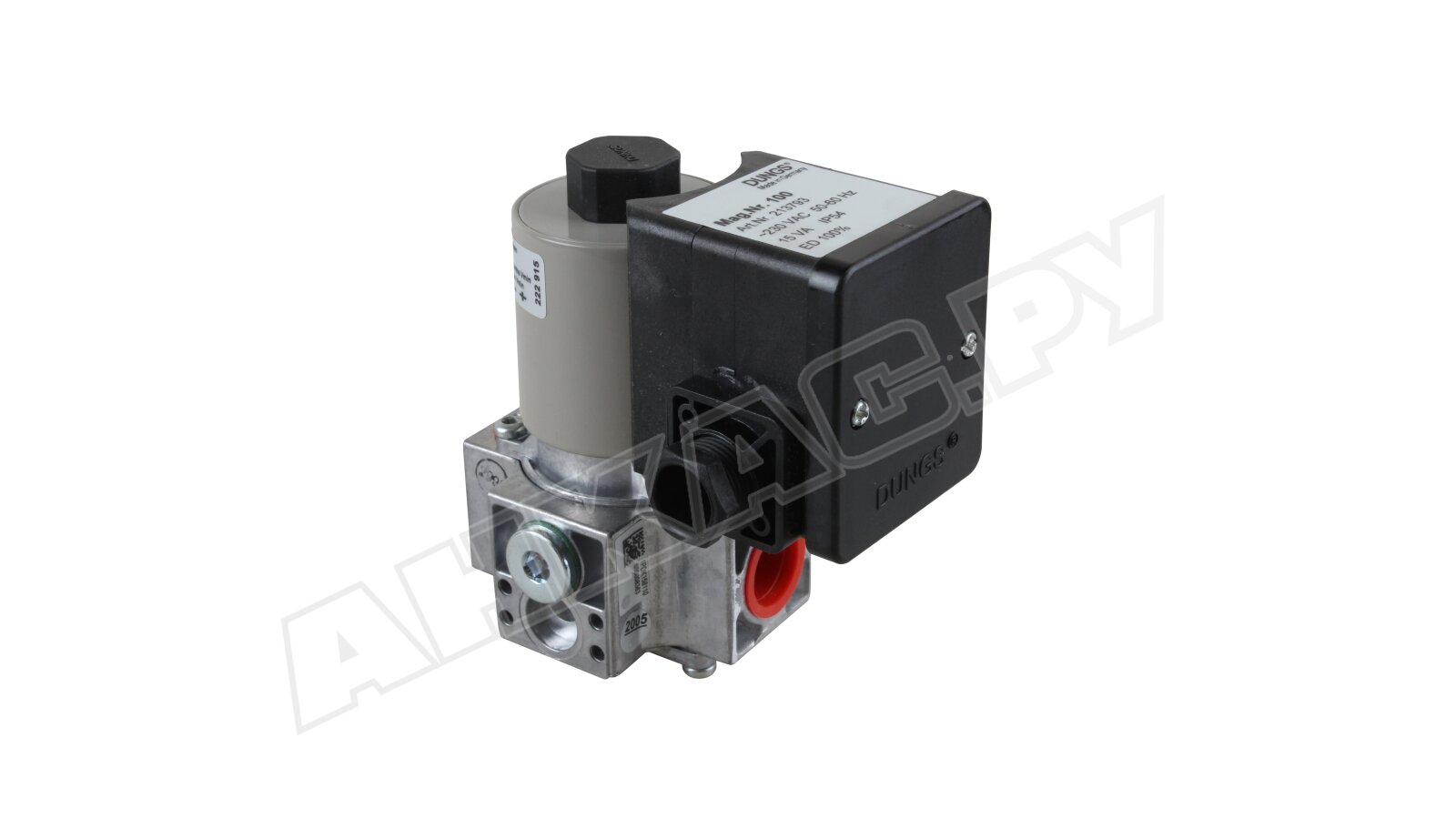

Газовый электромагнитный клапан Elco MVD 505/5, 230 В

Газовый электромагнитный клапан Elco MVD 505/5, арт: 12001110 используется для автоматического перекрытия/ открытия подачи газа на горелку. Герметично запирает поток, исключает утечки. Сертифицирован по стандарту EN161, класс А, группа 2. Рассчитан на давление газа до 500 мбар.

Особенности и преимущества:

• для газов семейства 1-3 и других нейтральных газов;
• одноступенчатый запирающий клапан нормально-закрытого типа;
• ручная корректировка объёма протекающего газа;
• работа от сети питания: 230 В, 110 В, 24 В +10%, -15%;
• защита от пыли и влаги класса IP 54;
• быстрое открытие и закрытие, < 1 сек.;
• параметры соединения на входе/ выходе – Rp ½";
• точки подключения контрольных приборов – G 1/4" по ISO 118;
• максимальное давление газа на входе – 500 мбар;
• возможность установки индикатора закрытого положения клапана;
• проводка выпрямителя с подавлением радиопомех;
• подключение через клеммную коробку с резьбовым соединением PG.

Устройство и комплектация

Elco MVD отличается прочной, ремонтопригодной конструкцией, в которую входит корпус, фильтр, тарелка клапана, запирающая пружина, арматура, электромагнитная катушка, электрические компоненты. Корпус и детали клапана изготовлены из износостойких материалов: алюминия, стали, латуни, уплотнения – из бутадиен-нитрильного каучука. На входе размещен сетчатый металлический фильтр с отверстиями 1 мм, что сохраняет герметичность клапана и предотвращает повреждение размещенных далее приборов. Расход газа можно регулировать вручную.

Установка и эксплуатация

Клапан Elco MVD 505/5 монтируется на вертикальный или горизонтальный газопровод. Эксплуатационные характеристики позволяют размещать запорное устройство в помещениях и на улице, создав защиту от воздействия струй воды. Температура окружающего воздуха от -15 до + 60°.

Применение

Газовый электромагнитный клапан Elco MVD может использоваться в системах автоматизации подачи газа на горелки Elco, Riello, Oilon, Baltur, Wieshaupt, Ecoflam, Buderus, Lamborghini, Viessmann и других производителей. Служит для систем управления и безопасности газового оборудования.
