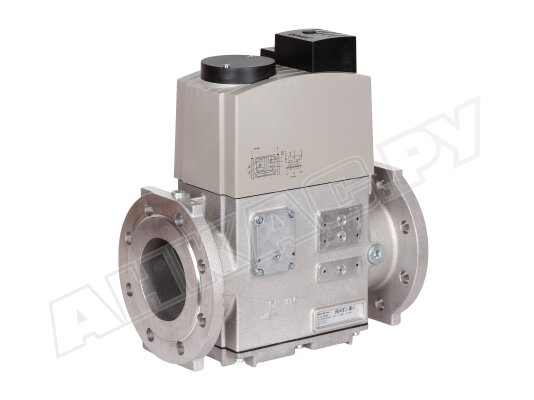

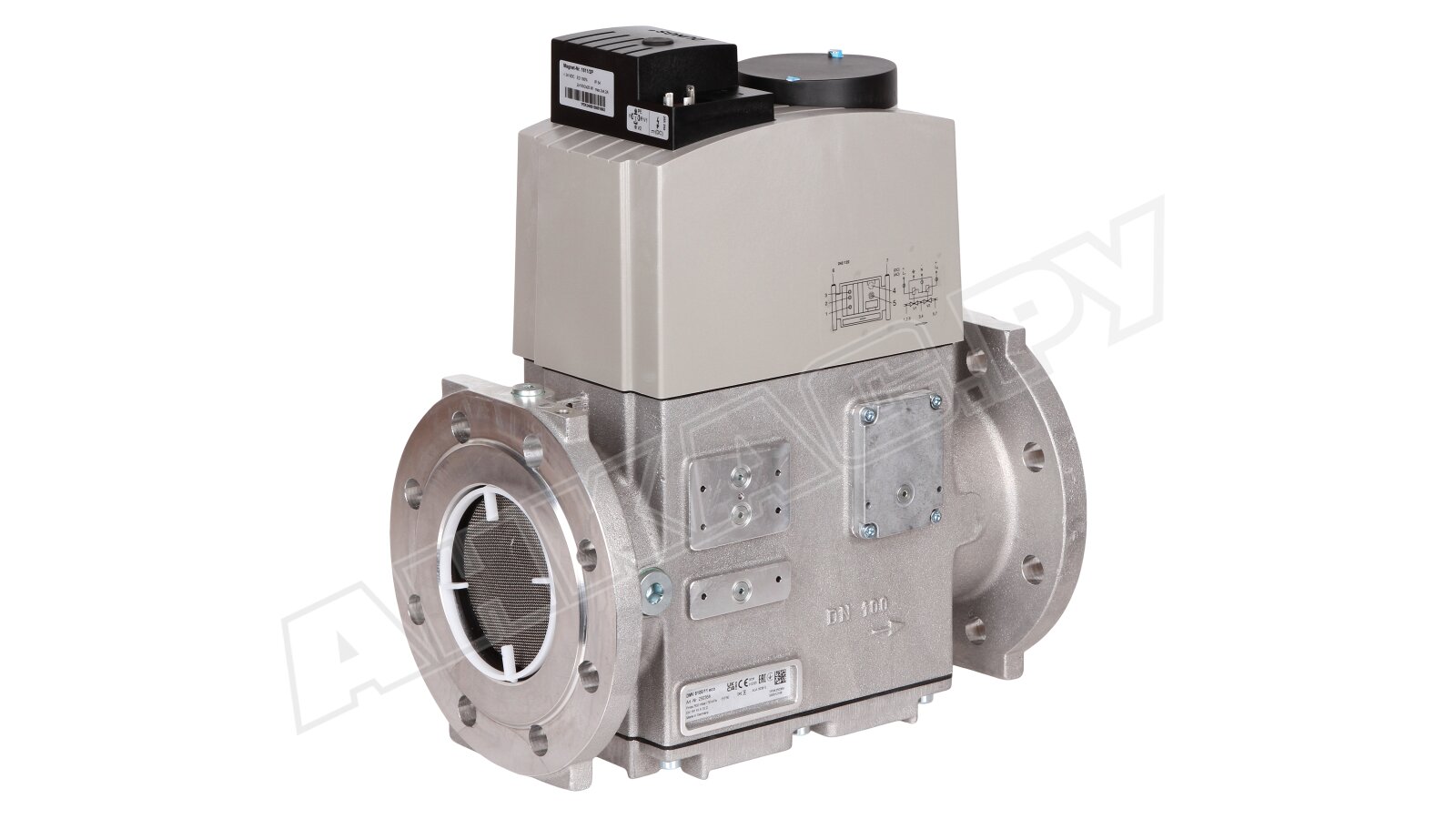

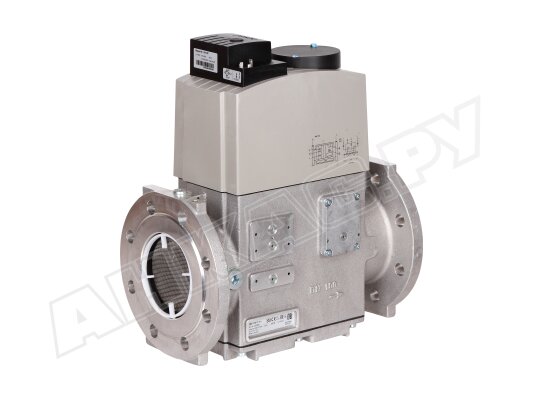

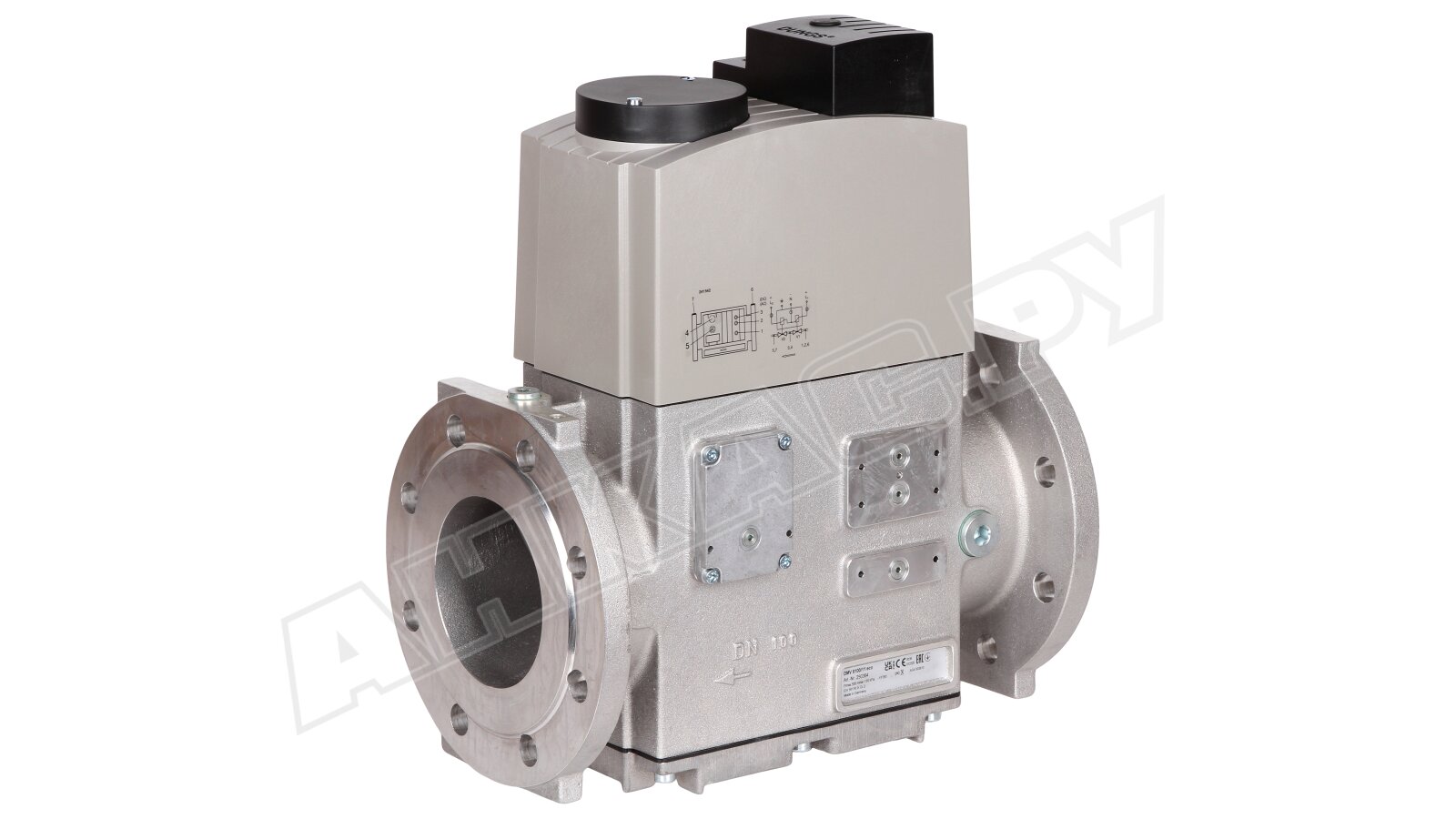

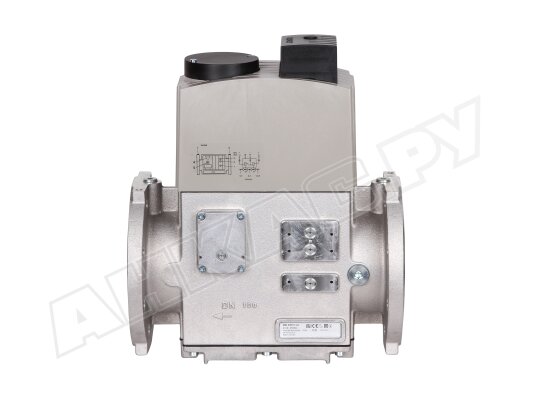

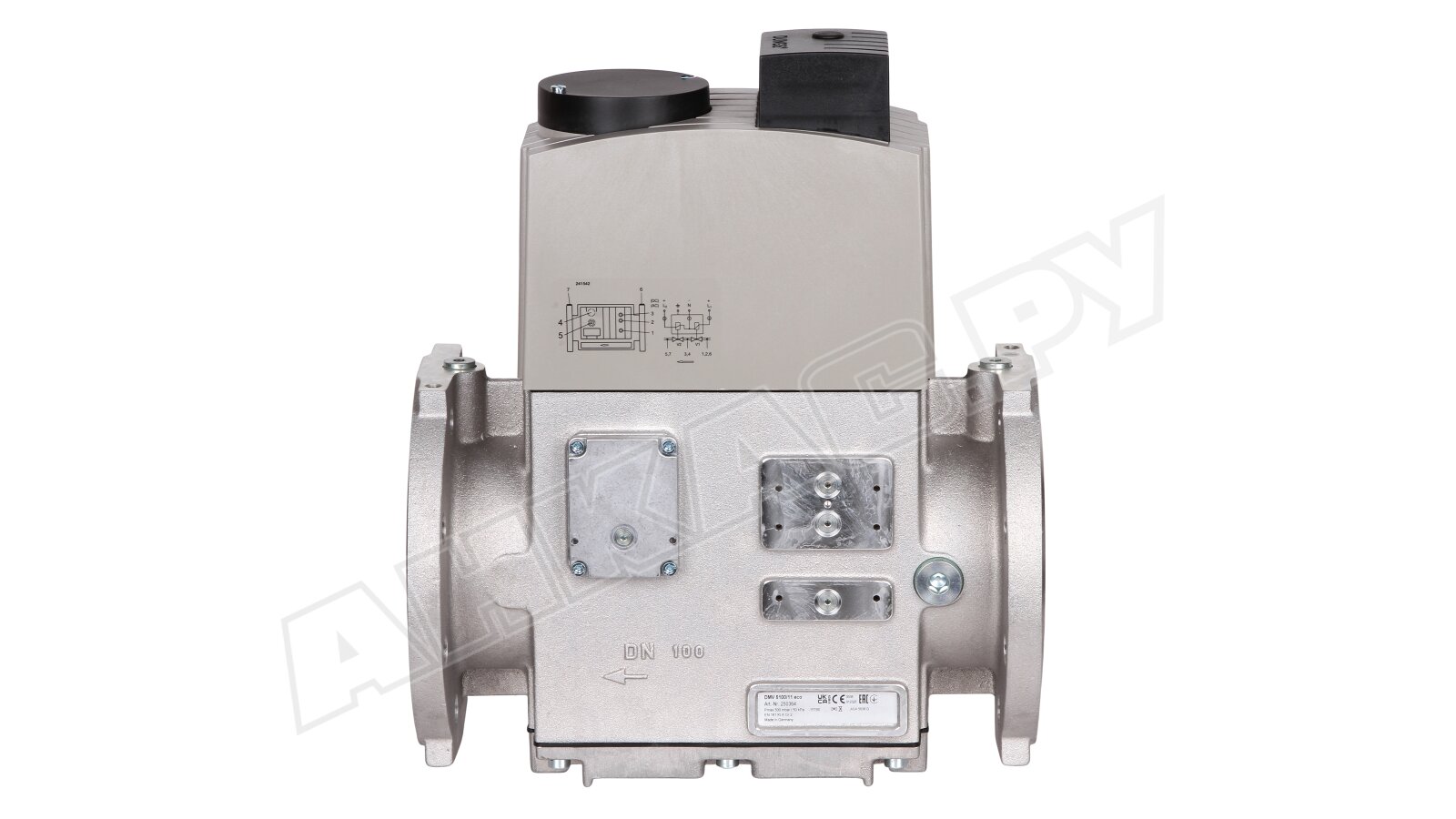

Двойной электромагнитный клапан Dungs DMV 5100/11 eco, 24-28 В, NBR

Двойной электромагнитный клапан Dungs DMV 5100/11 eco 24-28 V, уплотнение из NBR, арт: 250364 укомплектован энергоэффективной катушкой управления, что позволяет оптимизировать расходы электроэнергии. Используется для быстрого, безопасного отсечения потока, открытия подачи газа на промышленную горелку. Подходит для промышленных газовых установок с давлением до 500 мбар. Подготовлен для подключения оригинальных комплектующих и вспомогательных устройств DUNGS, решающих различные задачи в системах автоматизированного управления горелкой.

Рабочая среда и применение

Двойные электромагнитные клапаны Dungs DMV используются только для сухих газов, содержание H2S в которых не превышает 0,1 %: газы семейства 1-3, нейтральные газообразные среды. Запорная арматура Dungs устанавливается в крупные газовые горелки, газопотребляющие агрегаты, котлы отопления.

Особенности клапанов серии DMV/11 eco:

• комбинированная запорная арматура с двумя одноступенчатыми электромагнитными клапанами в малогабаритном корпусе, замкнутыми в обесточенный контур;
• автоматические клапаны нормально-закрытого типа класса А, гр.2 по EN 161, первый с винтовым седлом, второй – с простым седлом;
• быстрое открытие и быстрое закрытие электромагнитных клапанов (в течение < 1 сек);
• усовершенствованная катушка управления со сниженной потребляемой мощностью;
• модульная конструкция, возможность установки дополнительных устройств (клапанов, реле давления макс. / мин., блока контроля герметичности);
• подключение концевого контакта для отслеживания закрытого положения клапана.

Исполнение Dungs DMV

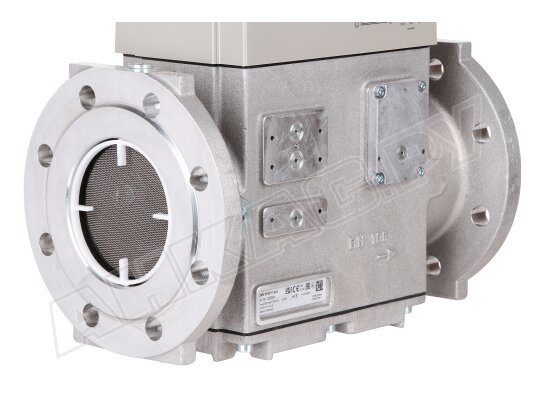

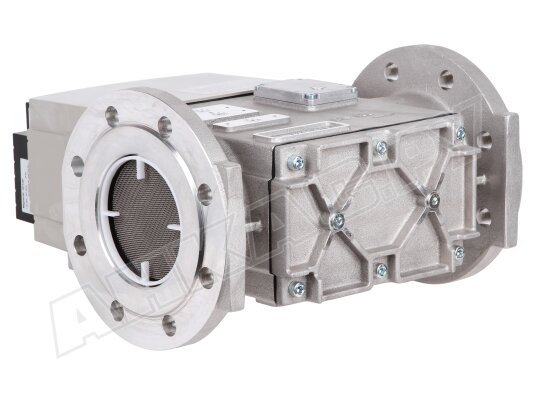

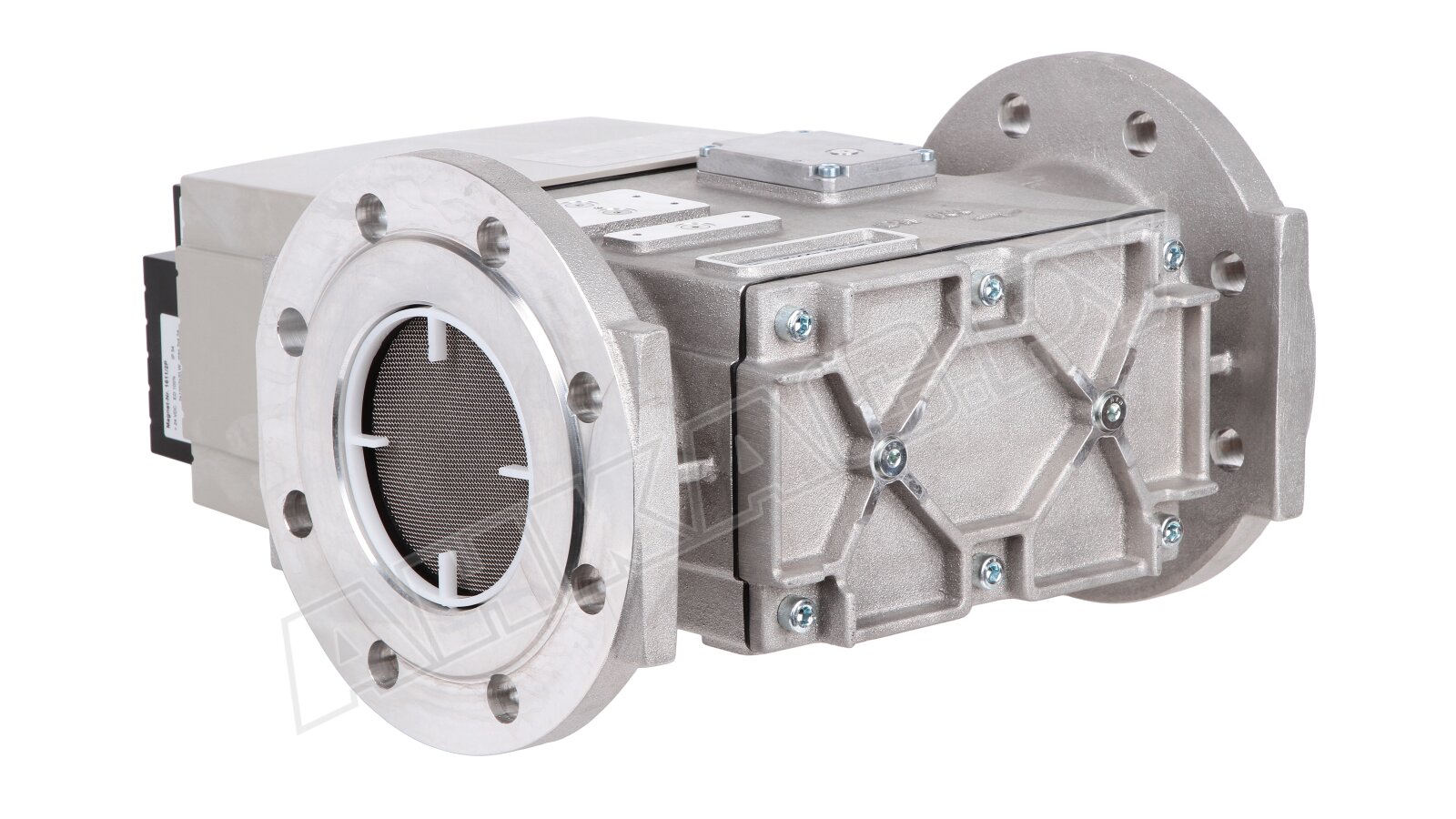

Корпус э/м клапана отлит под давлением из алюминия. Устойчив к коррозии, составу газов, механическим и температурным воздействиям. При изготовлении конструктивных элементов использована нержавеющая сталь. Устройство не содержит цветных металлов. Уплотнительным материалом выбран NBR-каучук, пригодный для работы с газами согласно G260/l, рассчитанный на низкотемпературную эксплуатацию. На входе потока размещен стальной фильтр с мелкой сеткой. Обязательна установка основного газового фильтра.

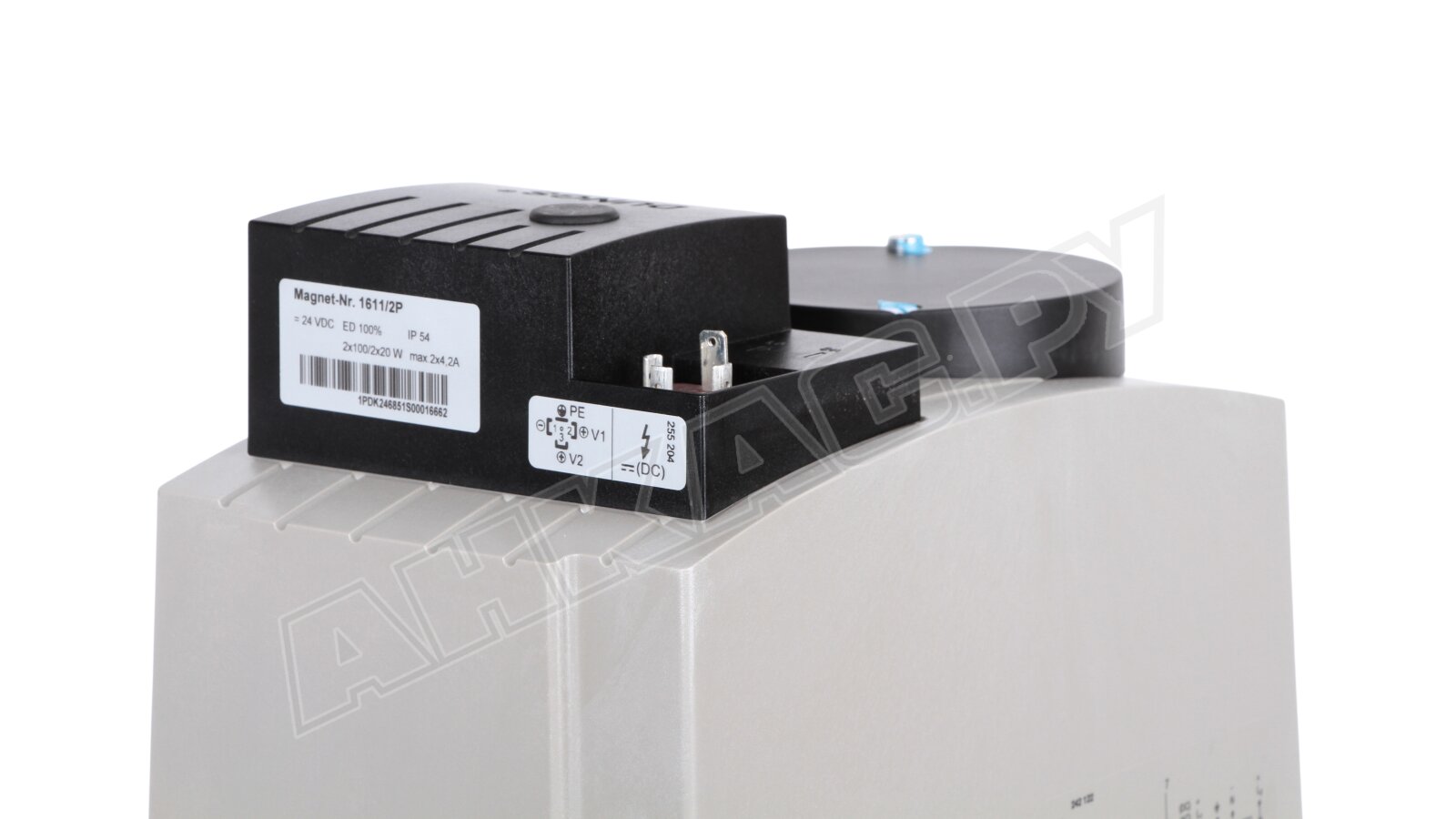

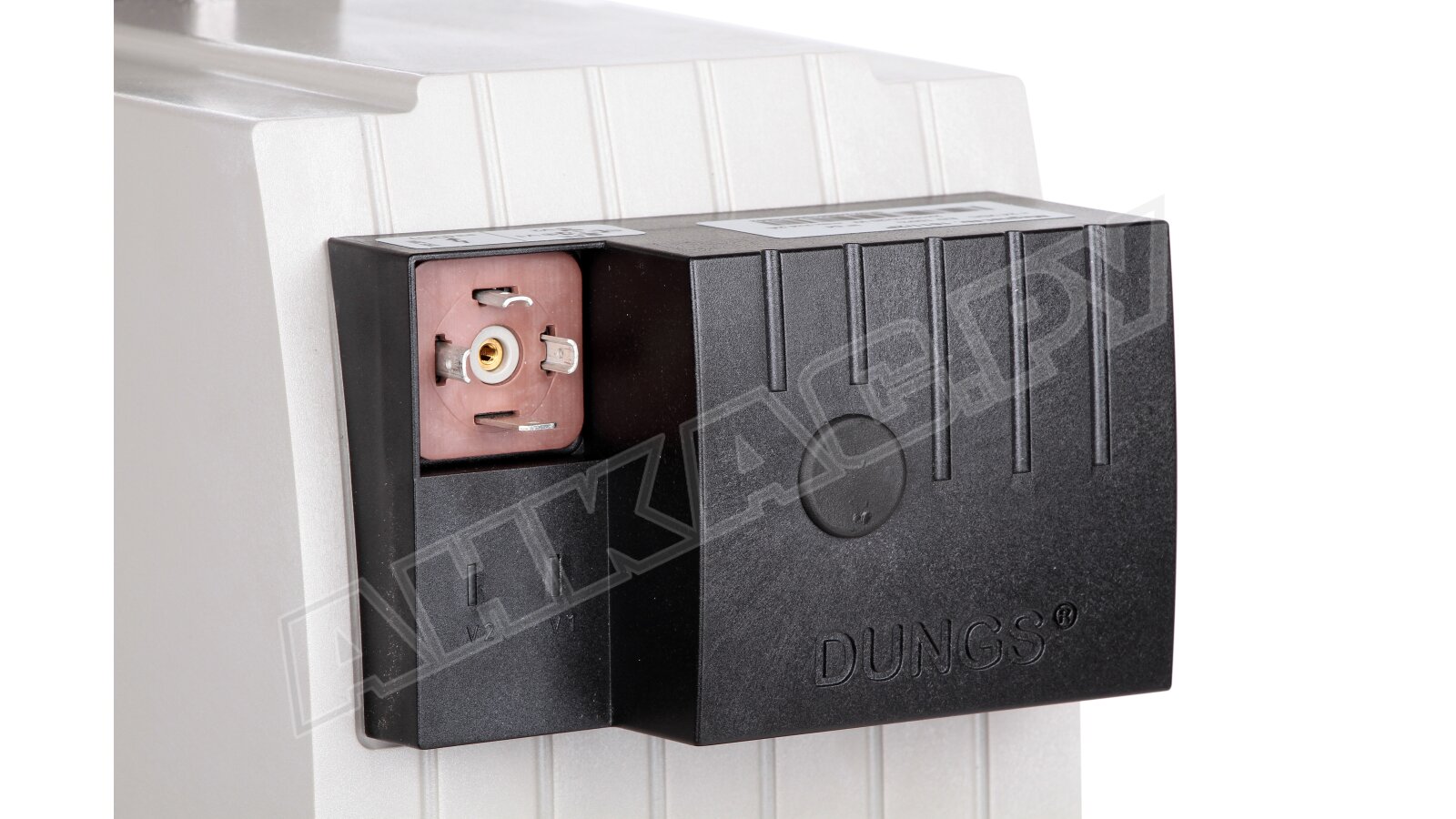

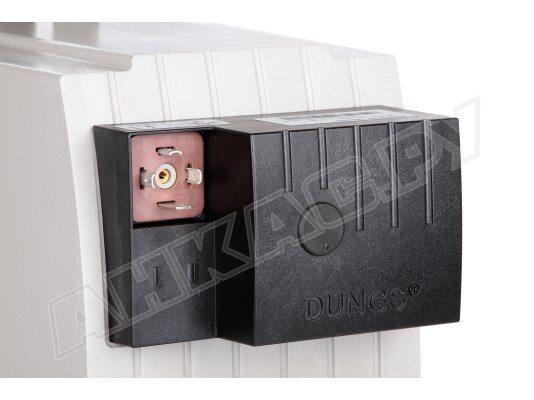

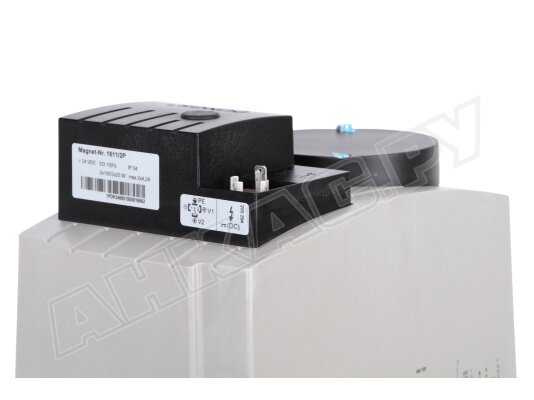

Электромагнитная катушка и компоненты заизолированы от пыли, влаги с учетом стандарта IP 54. Электроподключение осуществляется через штекерный разъем по EN 175301-803.

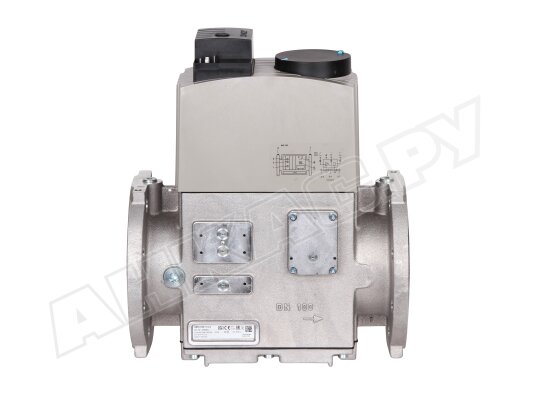

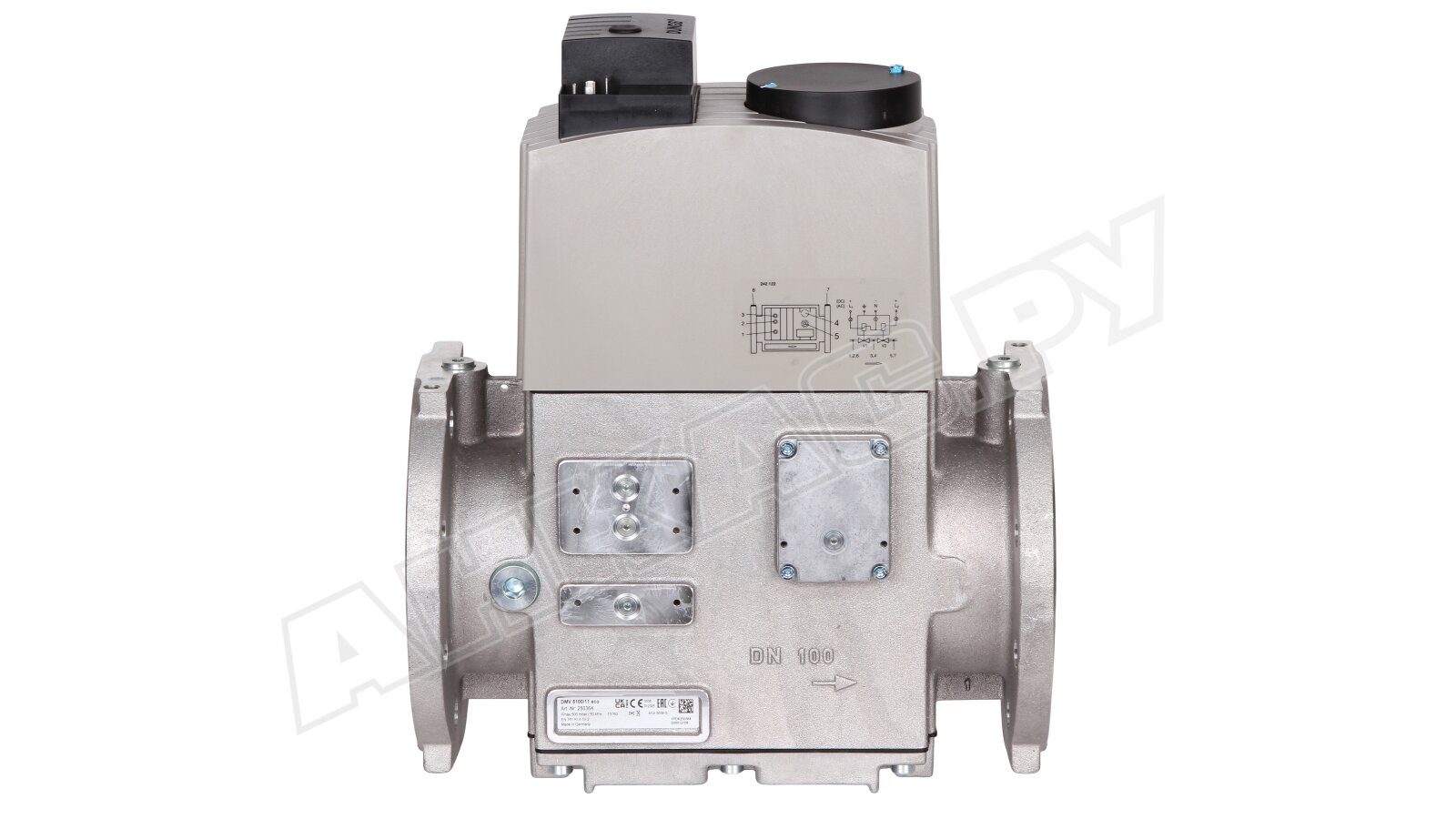

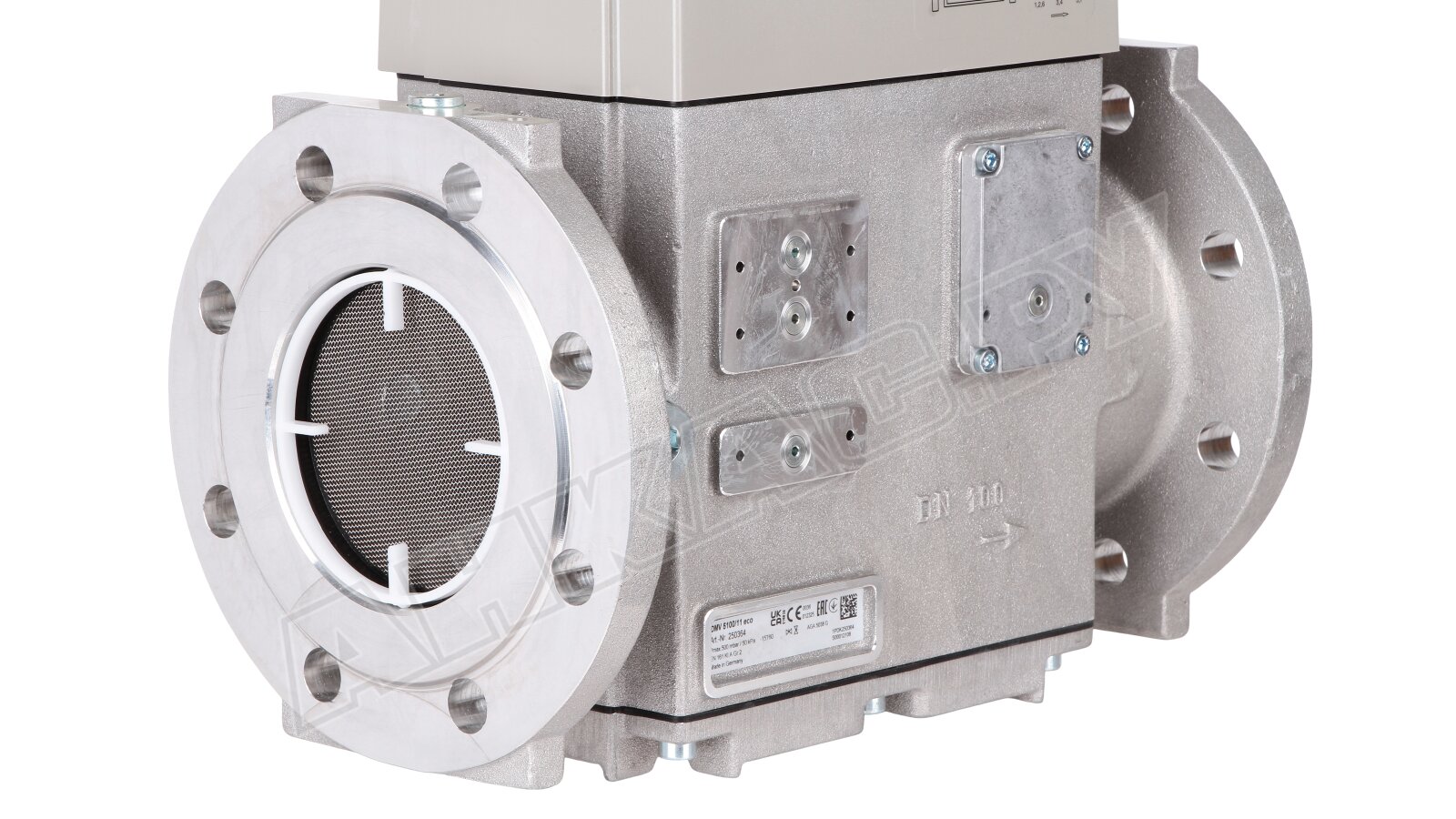

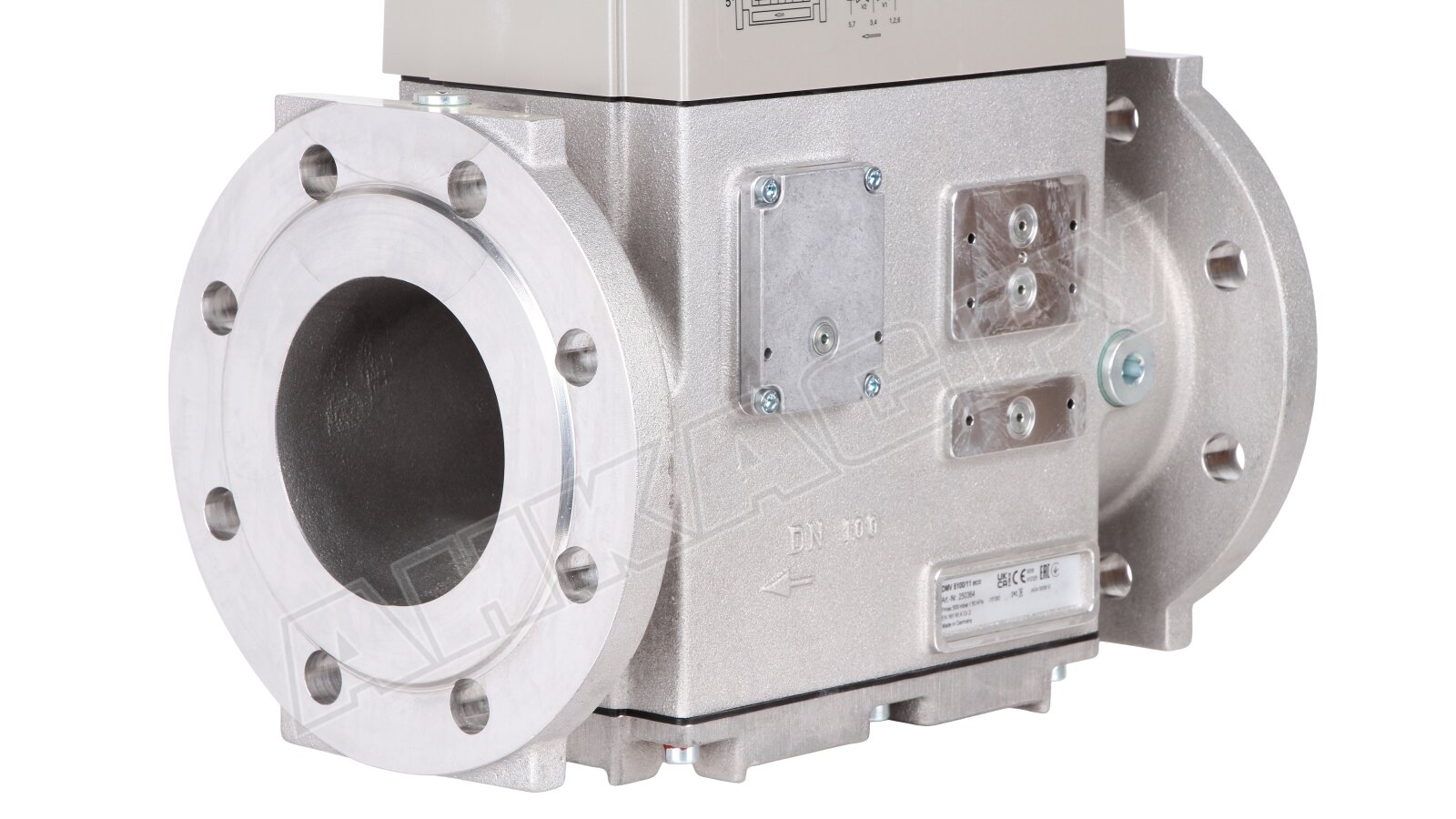

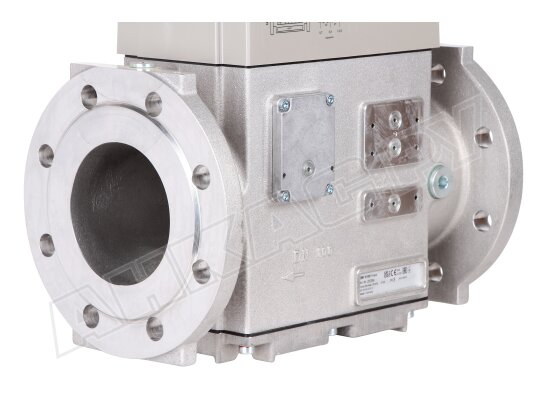

Двойной газовый клапан Dungs DMV может встраиваться в вертикальный и горизонтальный трубопровод. Фиксируется на фланцы DN 100.

Газовые электромагнитные клапаны Dungs DMV представлены в разных модификациях: с резьбовыми/ фланцевыми соединительными отверстиями, уплотнениями сёдел из Viton и NBR-каучука, питанием от электросети 230 В, 110 В, 24-28 В.
