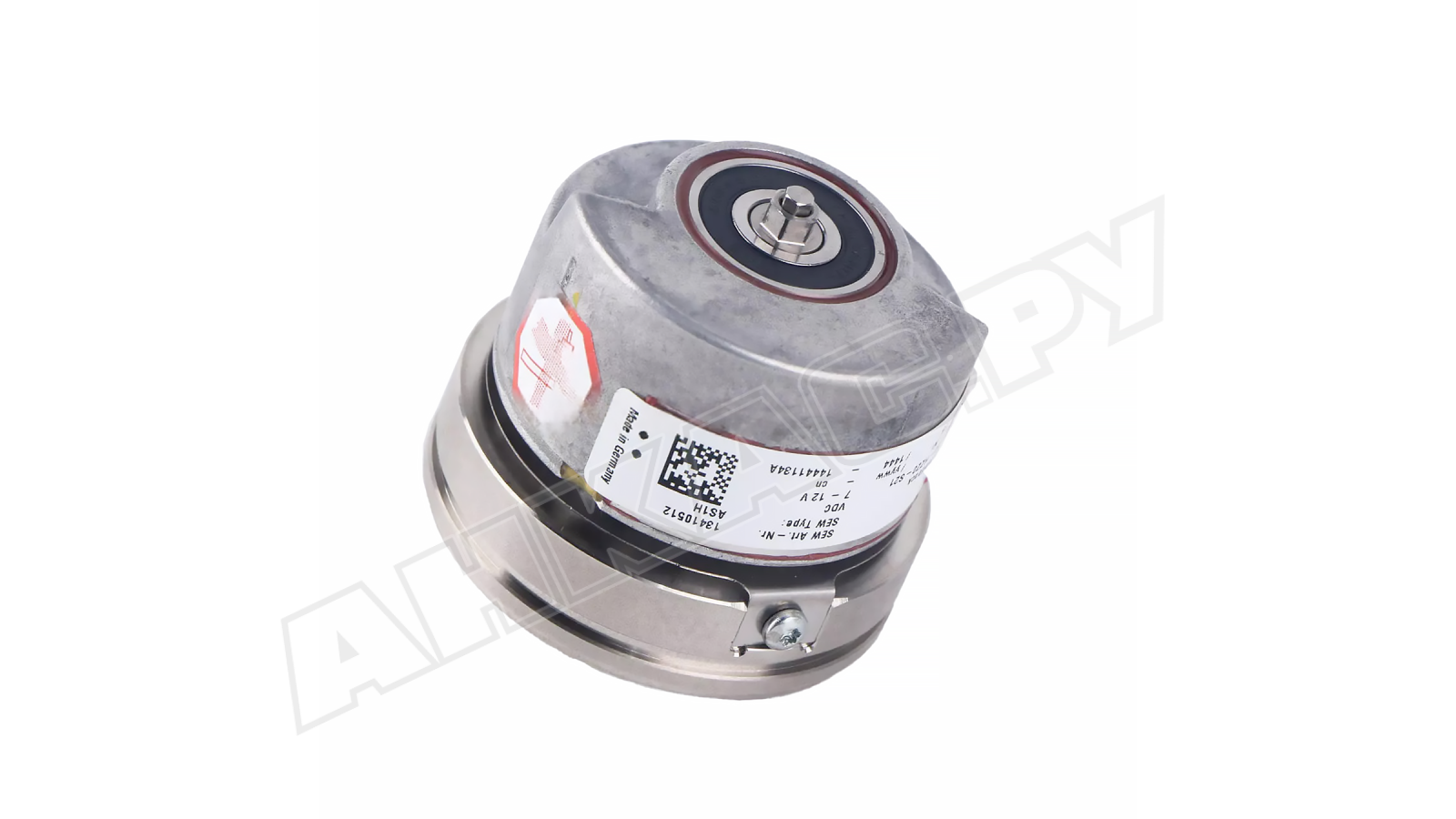

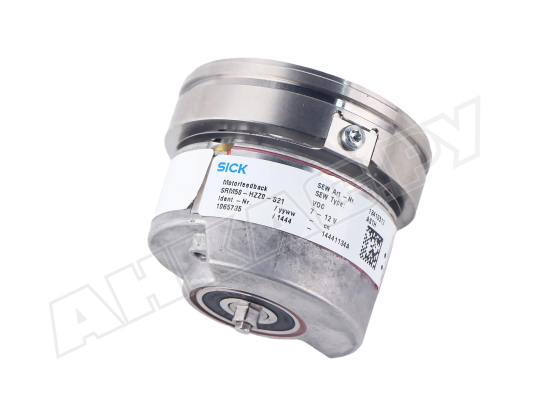

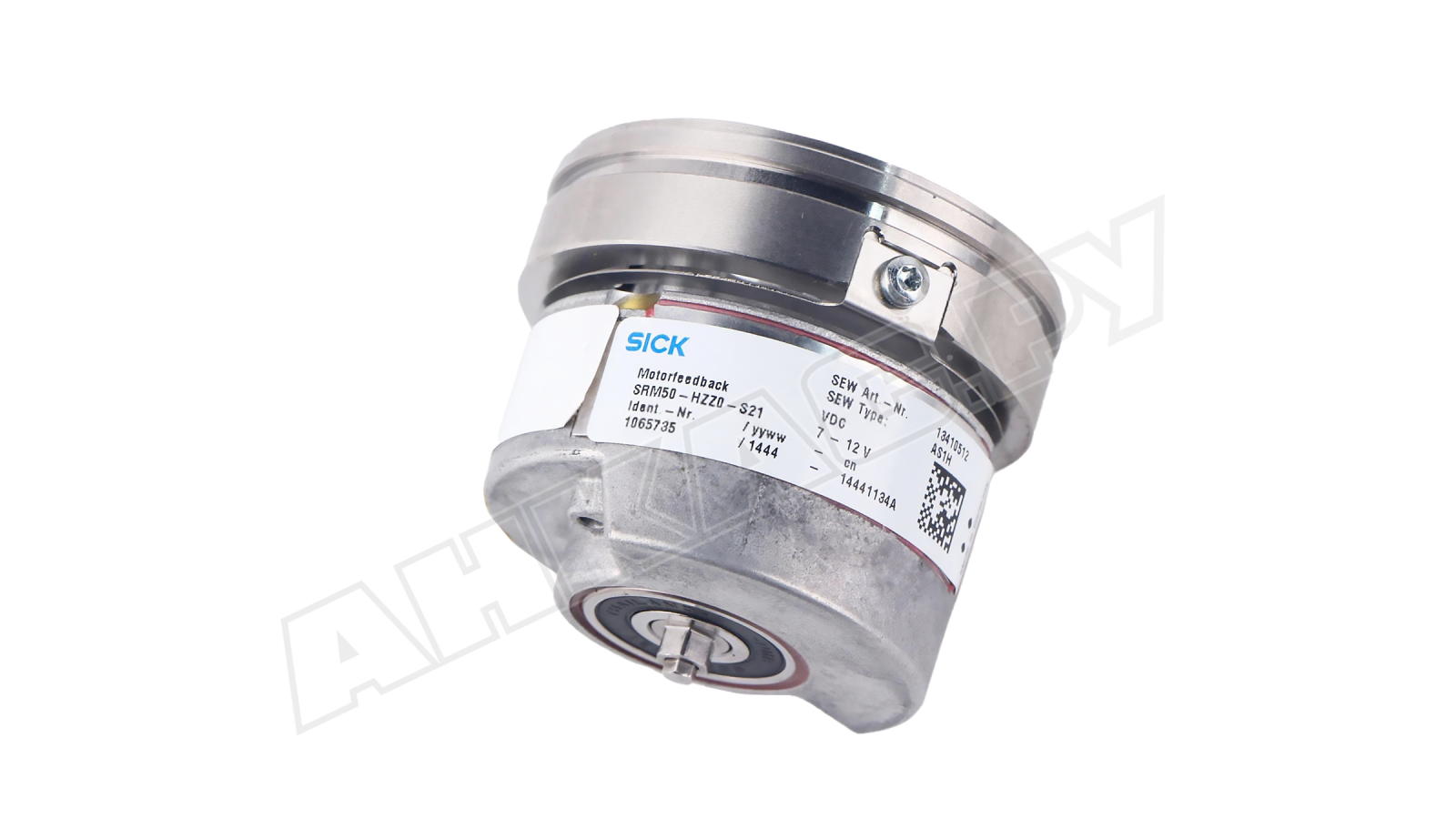

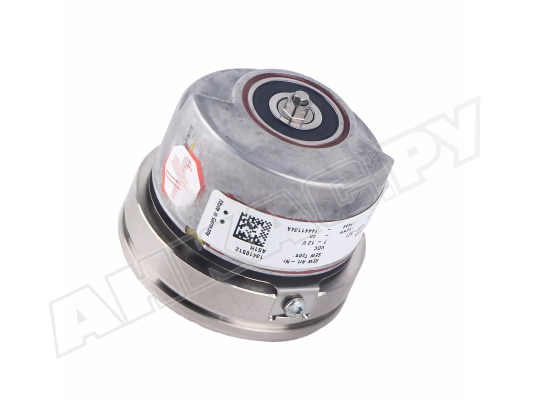

Датчик вращения Sick SRM50-HZZ0-S21

Датчик вращения Sick SRM50-HZZ0-S21, арт: 1065735 представляет собой высокоточное устройство, разработанное для определения углового положения, скорости и вектора вращения движущихся частей в промышленных автоматизированных системах. Он незаменим там, где критически важна надежная информация об ориентации вала и безотказная работа оборудования.

Ключевые особенности данного устройства включают:

• 1024 синусоидальных/косинусоидальных периода на полный оборот;
• возможность регистрации одного полного оборота в абсолютном коде;
• общее разрешение в 32768 шагов;
• точность измерения каждого шага – 0,3 угловой секунды;
• буфер памяти объемом 128 байт;
• интерфейс связи HIPERFACE®;
• диапазон напряжения питания: от 7 до 12 В постоянного тока, с рекомендуемым значением 8 В;
• энергопотребление – 80 мА;
• рабочий температурный режим от -30 до +115 °C;
• степень защиты IP40 при подключенном коннекторе.

Этот продукт является специализированным устройством. Важно отметить, что монтажные элементы для крепления муфты или сервозажимов в стандартный комплект поставки не входят.

Дополнительные параметры

• Интерполяция синусоидальных и косинусоидальных сигналов обеспечивает точность измерения. Предельная погрешность интегральной нелинейности составляет ±45 угловых секунд. Дифференциальная нелинейность: ±7 угловых секунд.
• Максимальная рабочая частота вращения для надежного определения абсолютного положения – 6000 об/мин.
• Общая системная точность достигает ±52 угловых секунд.
• Устройство имеет двоичное абсолютное кодирование и работает по принципу возрастания кода при вращении вала по часовой стрелке. Подключение осуществляется через 8-контактный радиальный разъем.

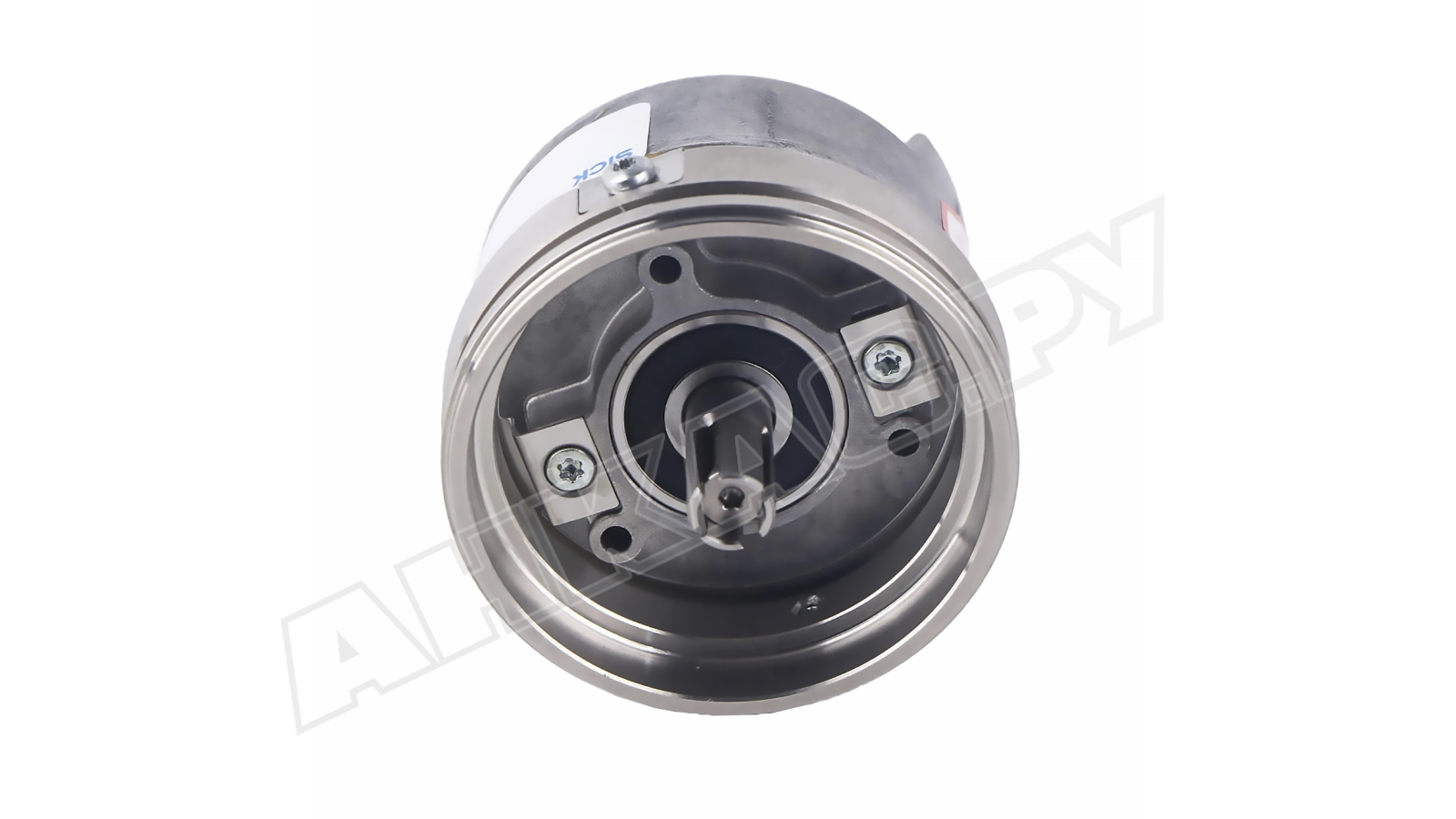

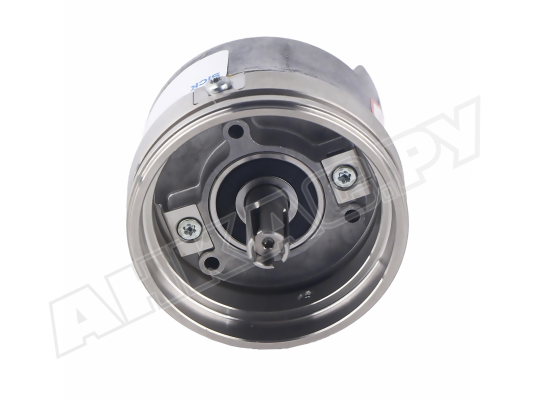

• Тип вала – разжимной с пазом для фиксации. Тип фланца/муфты – с опорой на пружинную пластину. Максимальная рабочая частота вращения – 12000 об/мин, угловое ускорение – до 200000 рад/с². Рабочий крутящий момент составляет 0,2 Н·см, пусковой – до 0,4 Н·см.

Рабочие температуры

Датчик вращения системы обратной связи Sick серии SRS/SRM50 рассчитан на эксплуатацию при температурах окружающей среды -30...+115 °C и относительной влажности до 90% (без образования конденсата).

Купить датчики вращения и другие компоненты для систем промышленной автоматизации можно как со склада, так и под заказ.
