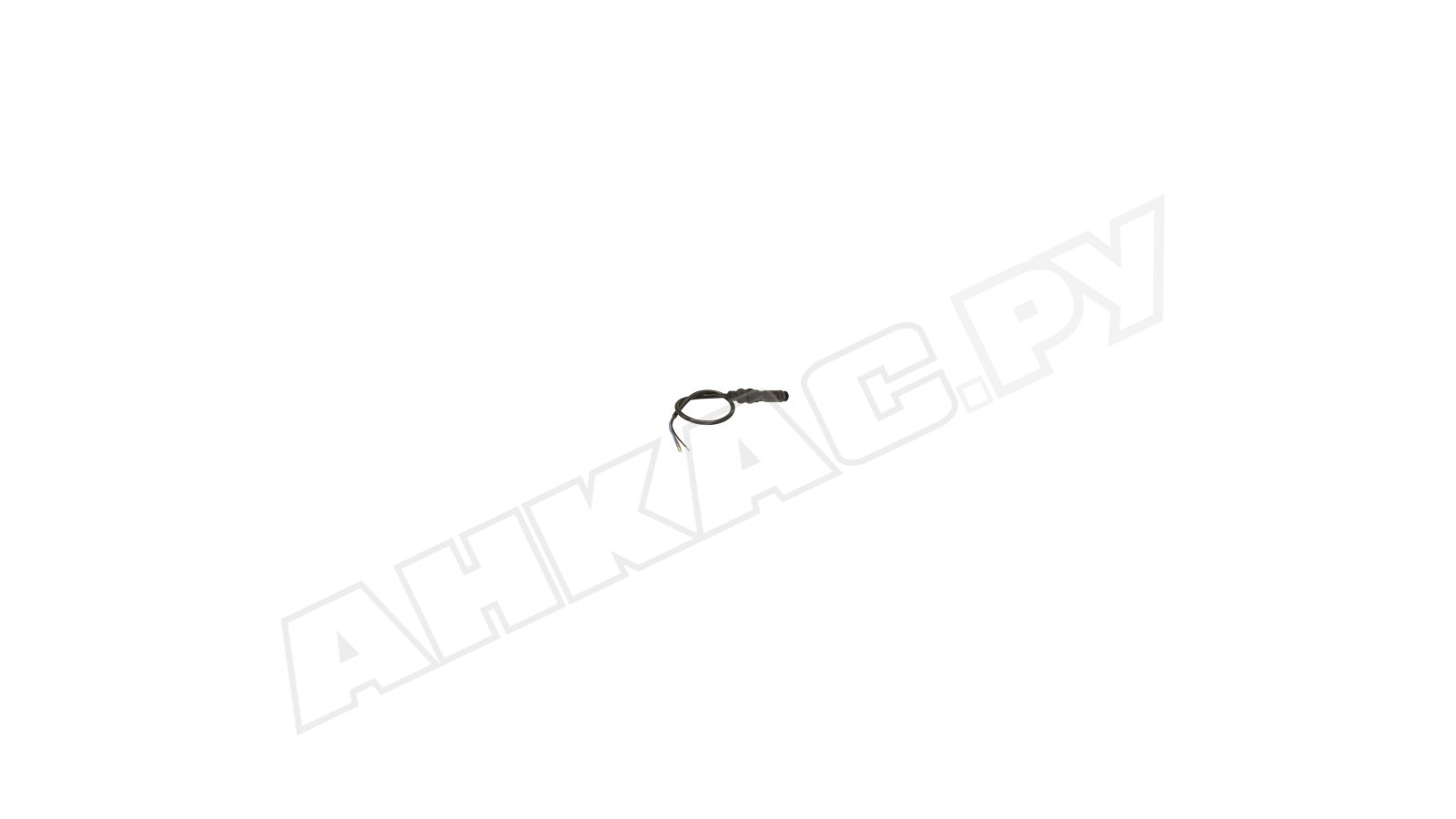

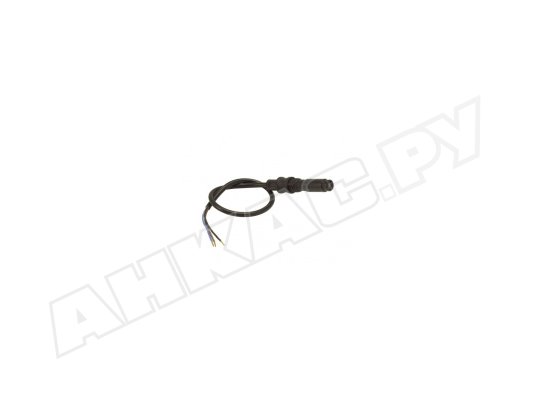

УФ-датчик пламени Siemens QRC1A2.141C27

Датчик пламени Siemens QRC1A2.141C27 используется для организации системы контроля за горением пламени жидкотопливной или газовой горелки малой мощности с прерывистым циклом. Оснащен монтажной заглушкой для быстрой и надежной фиксации на горелку.

Основные характеристики и особенности:

• нормальная спектральная чувствительность;
• детектор с фронтальной видимостью;
• подключение к топочным автоматам типа LMO/LME/ LMV и пр. с прерывистым циклом;
• монтаж в любом положении на фиксатор;
• пыле-, влагозащита корпуса класса IP 40;
• параметры сети: 230 В, -15%, +10%, 50/60 Гц, ±6 %;
• для оснащения горелок малой мощности, сжигающих газ или жидкое топливо;
• диапазон операционных температур: -20...+60 °С (до +75 °С кратковременно, <1 мин.).

Подробнее о датчике QRC1

Датчик пламени QRC1 собран в компактном пластиковом корпусе длиной 82 мм. Крепление осуществляется на предварительно установленную заглушку (до щелчка). Спереди находится герметичное пылезащитное стекло. К корпусу присоединен 3-жильный кабель с термопластичной изоляцией.

В корпусе находится чувствительный к ультрафиолетовому излучению диод с линзой, а также предусилитель сигнала. Диод имеет нормальную светочувствительность, оптимально охватывающую УФ-диапазон излучения пламени.

Требования по установке

Датчик размещается так, чтобы помехи и потери сигнала были минимальными. На линзу должна направляться самая активная часть излучения пламени. Прибор может допускать непродолжительные потери сигнала для исключения частых отключений горелки при сильно пульсирующем пламени.

Поскольку Siemens QRC1 учитывает также УФ-излучение от футеровочного кирпича камеры сгорания, дневного света, искусственного освещения, искры розжига, требуется защита от световых помех. При установке датчика в зону видимости не должна попадать искра зажигания, т. к. это вызовет отключение системы на этапе предпродувки.

Достоинства:

• оптимальная чувствительность фотоэлемента;
• универсальность;
• простая и надежная фиксация на горелку;
• защита от прикасания, пыли;
• комплектация предусилителем;
• стационарный 3-жильный кабель с изоляцией из ПВХ;
• стойкость к низким/ высоким температурам.

У нас можно купить ультрафиолетовые датчики пламени для прямых и боковых замеров. Модели датчиков QRC1 для бокового освещения оснащены зеркальными насадками.
