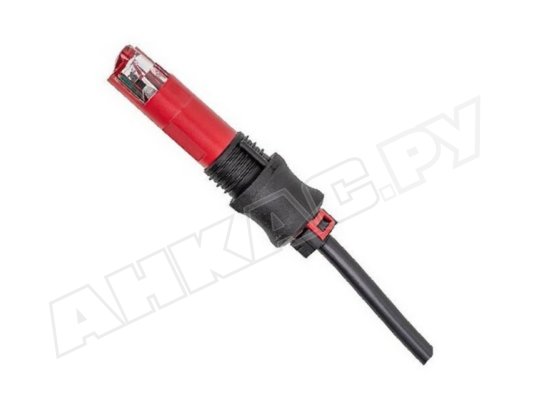

Датчик пламени Siemens QRB4B-D050B40B

Датчик пламени Siemens QRB4B-D050B40B отличается повышенной чувствительностью и усиленной пылевлагозащитой корпуса. Позволяет организовать совместно с автоматикой горелки систему контроля за горением желтого пламени жидкого топлива в видимом световом диапазоне. Прибор быстро и надежно устанавливается на горелку благодаря мягкому фиксатору.

Подробнее о Siemens QRB4...B

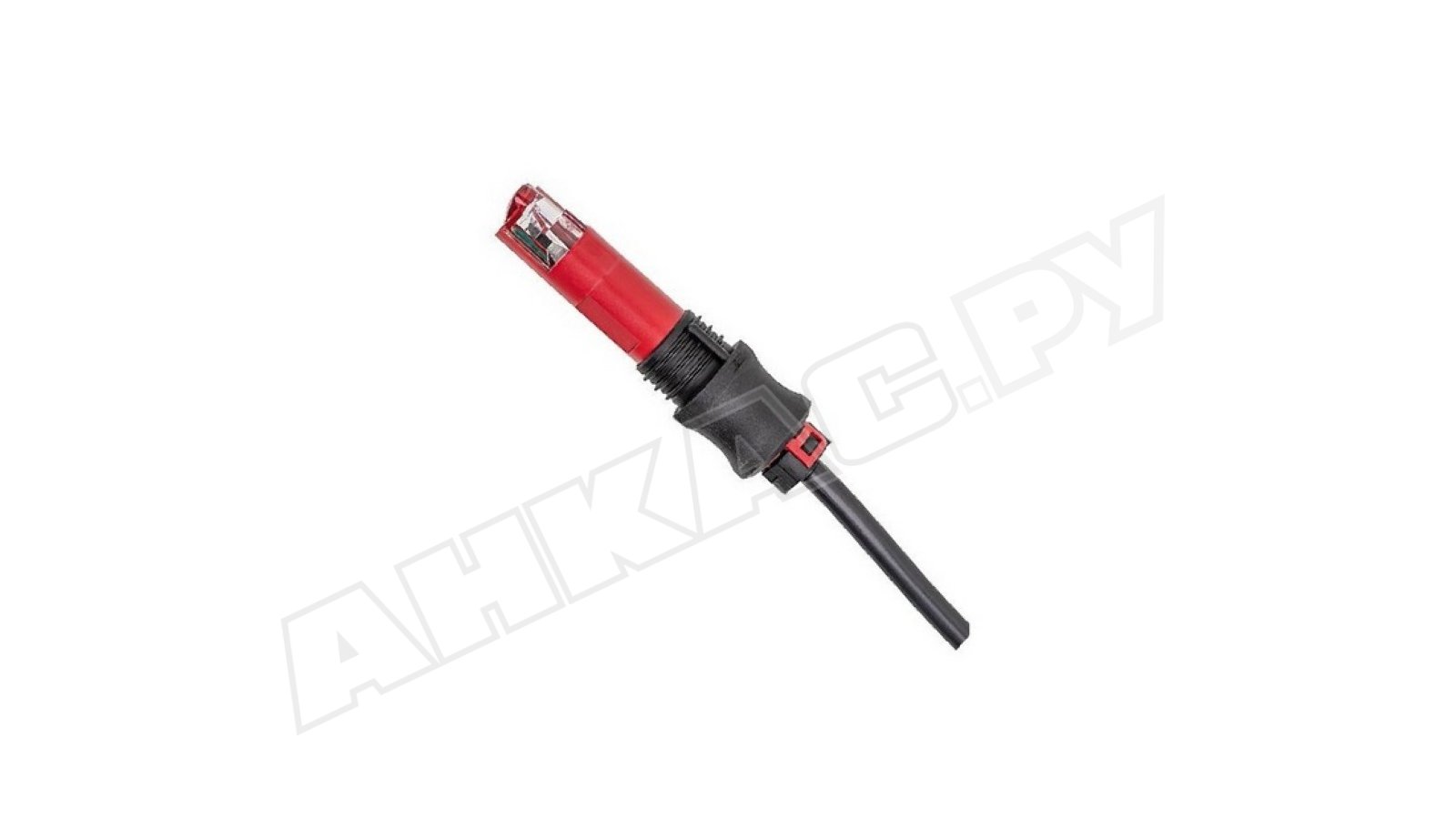

Датчик пламени снабжен небольшим ударостойким корпусом, внутри которого находится светочувствительный элемент. Фотодиод контролирует горение пламени при фронтальном и боковом освещении. Красный цвет корпуса свидетельствует о высоком уровне чувствительности датчика. К корпусу присоединен кабель питания, токопроводящие жилы которого выполнены из меди и защищены изоляцией из термопластика (ПВХ). Концы кабеля зачищены. Предусмотрен наконечник.

Основные характеристики и особенности:

• высокая чувствительность фоторезистора (максимальное значение – 540 nm);
• для топочных автоматов типа LMO/ LMV2/ LMV3, по запросу LME7/ LME8;
• освещение сбоку (90°) и прямо;
• комплектация мягким пластиковым фиксатором для виброустойчивого монтажа;
• компактный корпус с защитой уязвимых компонентов класса IP 54;
• рабочие температуры (окружающий воздух): от -20 до +60 °С;
• длина стационарного кабеля электропитания – 500 мм;
• простота монтажа и электроподключения;
• размещение на горелке в любом положении;
• для жидкотопливных систем с прерывистой работой.

Установка датчика пламени

Датчик пламени Siemens QRB4 фиксируется в отверстие с боковой канавкой. Кромки уплотнения и упорные планки мягкой полимерной заглушки плотно удерживают прибор в отверстии.  Направляющая шпонка позволяет выбрать наилучшее положение относительно пламени. При установке датчика требуется создать условия для передачи сигнала на топочный автомат без помех и потерь. Все действия должен выполнять квалифицированный персонал.

Поскольку датчик улавливает части спектра излучения от других источников, необходимо принять дополнительные меры безопасности.

Предупреждение! Не допускается образование конденсата, обледенение, воздействие воды на устройство. При несоблюдении этих предостережений повышается риск поражения током и некорректной работы прибора.

Достоинства:

• высокочувствительный фотоэлемент;
• прямая и боковая видимость;
• мягкая вставка для антивибрационного крепления;
• присоединенный кабель с термозащитой токопроводящих жил;
• возможность монтажа в любом положении;
• защита устройства от воздействия пыли, брызг воды;
• применимость в условиях низких температур воздуха.

В каталоге АНКАС представлены также датчики пламени для горелок с другими характеристиками и комплектацией. По вопросам подбора оснащения обращайтесь к нашим специалистам.
