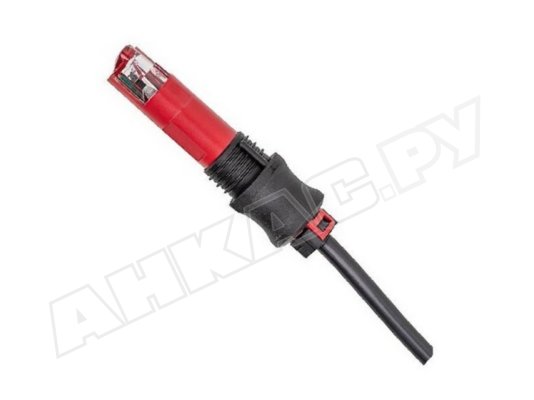

Датчик пламени Siemens QRB4B-B025B40B

Датчик пламени Siemens QRB4B-B025B40B совместно с блоком управления горелкой контролирует излучение желтого пламени жидкого топлива в видимом спектре света. Передает электрические сигналы об обнаружении пламени. Способен «видеть» также излучение от посторонних источников.

Подробнее о датчике

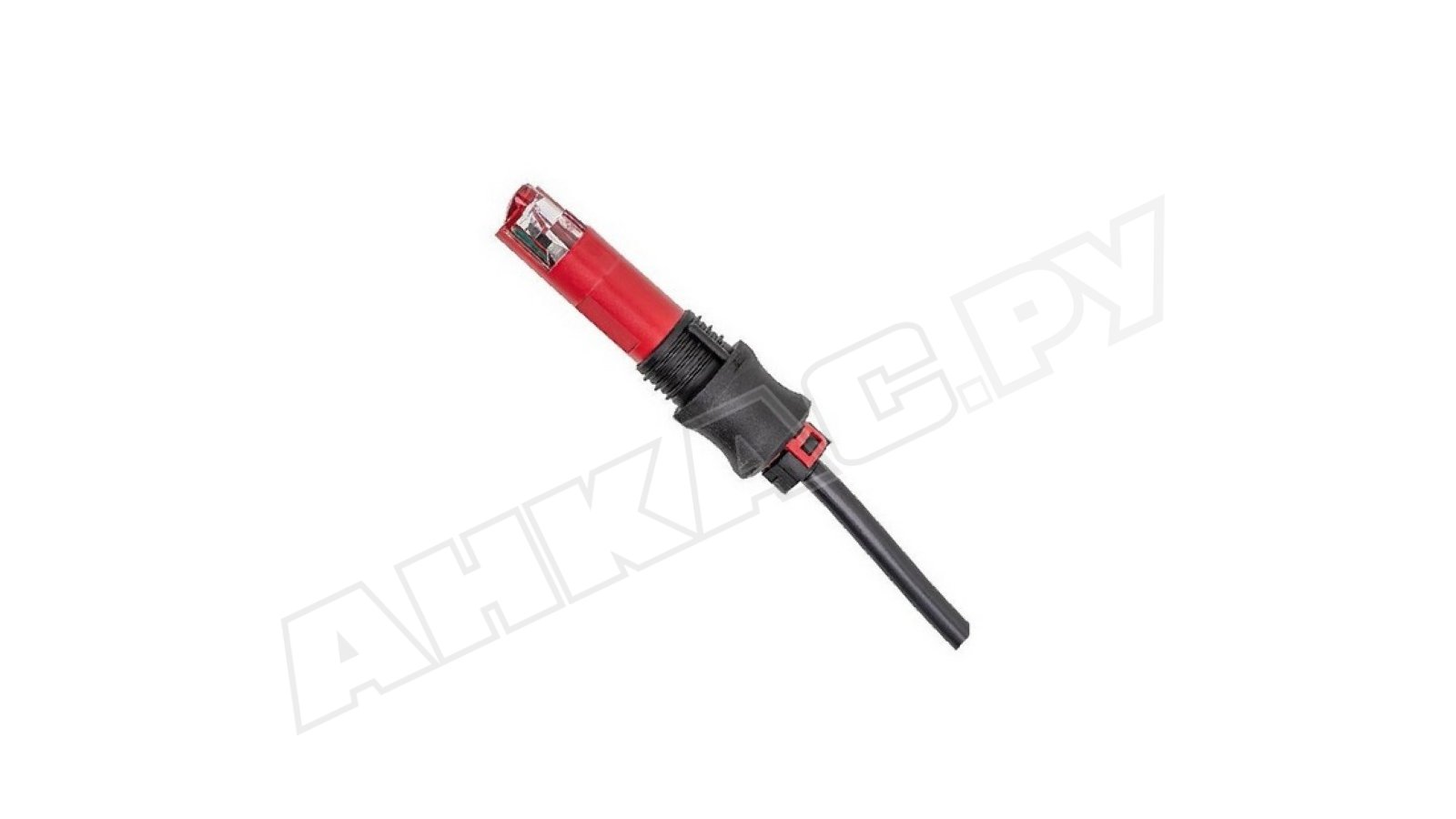

Светочувствительным элементом Siemens QRB4B-B025B40B является фотодиод с прямой и боковой видимостью. К компактному красному корпусу присоединен 2-жильный кабель с электроизоляцией токопроводящих жил из термопластика (ПВХ). Концы кабеля зачищены. Предусмотрен наконечник.

Основные характеристики и особенности:

• высокий уровень чувствительности (максимальное значение – 540 нм);
• работа с автоматами горения типа LMO/ LMV2/ LMV3, по запросу с LME7/ LME8;
• замеры: боковой (90°) и фронтальный;
• комплектация мягким пластиковым фиксатором для удобства монтажа;
• корпус с защитой от проникновения пыли и влаги по стандарту IP 54;
• диапазон температур эксплуатации: от -20 до +60 °C;
• длина подсоединенного кабеля электропитания – 250 мм;
• простой монтаж и электроподключение;
• размещение в произвольном положении;
• для горелок, работающих в прерывистом режиме.

Установка датчика пламени

Siemens QRB4 крепится на горелку с использованием единственного отверстия с боковой канавкой. Кромки уплотнения и упорные планки пластиковой заглушки, поставляемой в комплектации, облегчают монтаж, надежно фиксируют датчик в отверстии.  Направляющая шпонка позволяет выбрать оптимальное положение для контроля пламени. Необходимо обеспечить передачу сигнала на топочный автомат без помех и потерь.

Важно учесть, что датчик QRB4 способен реагировать на другие источники освещения в камере сгорания/ котельной, что требует реализации стандартных мер безопасности.

Запрещено эксплуатировать прибор при обледенении, выпадении конденсата, проникновении в корпус влаги.

Достоинства:

• высокочувствительный фотодиод;
• фронтальная и боковая видимость;
• мягкая пластиковая заглушка для крепления;
• кабель с термопластичной изоляцией токопроводящих жил;
• возможность крепления в любом положении;
• корпус с защитой от воздействия пыли, брызг воды;
• возможность низкотемпературной эксплуатации.

В каталоге АНКАС представлены также другие датчики пламени для горелок: с высокой, низкой, регулируемой чувствительностью, различными способами крепления, комплектацией.
