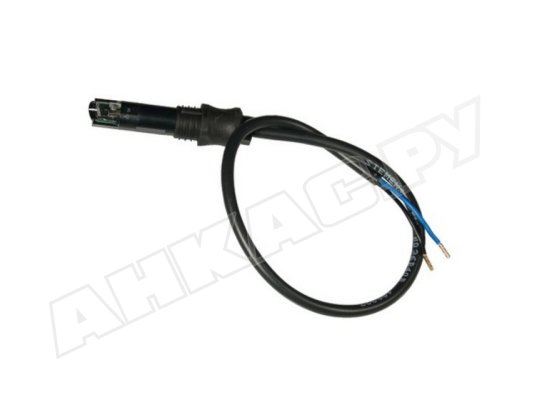

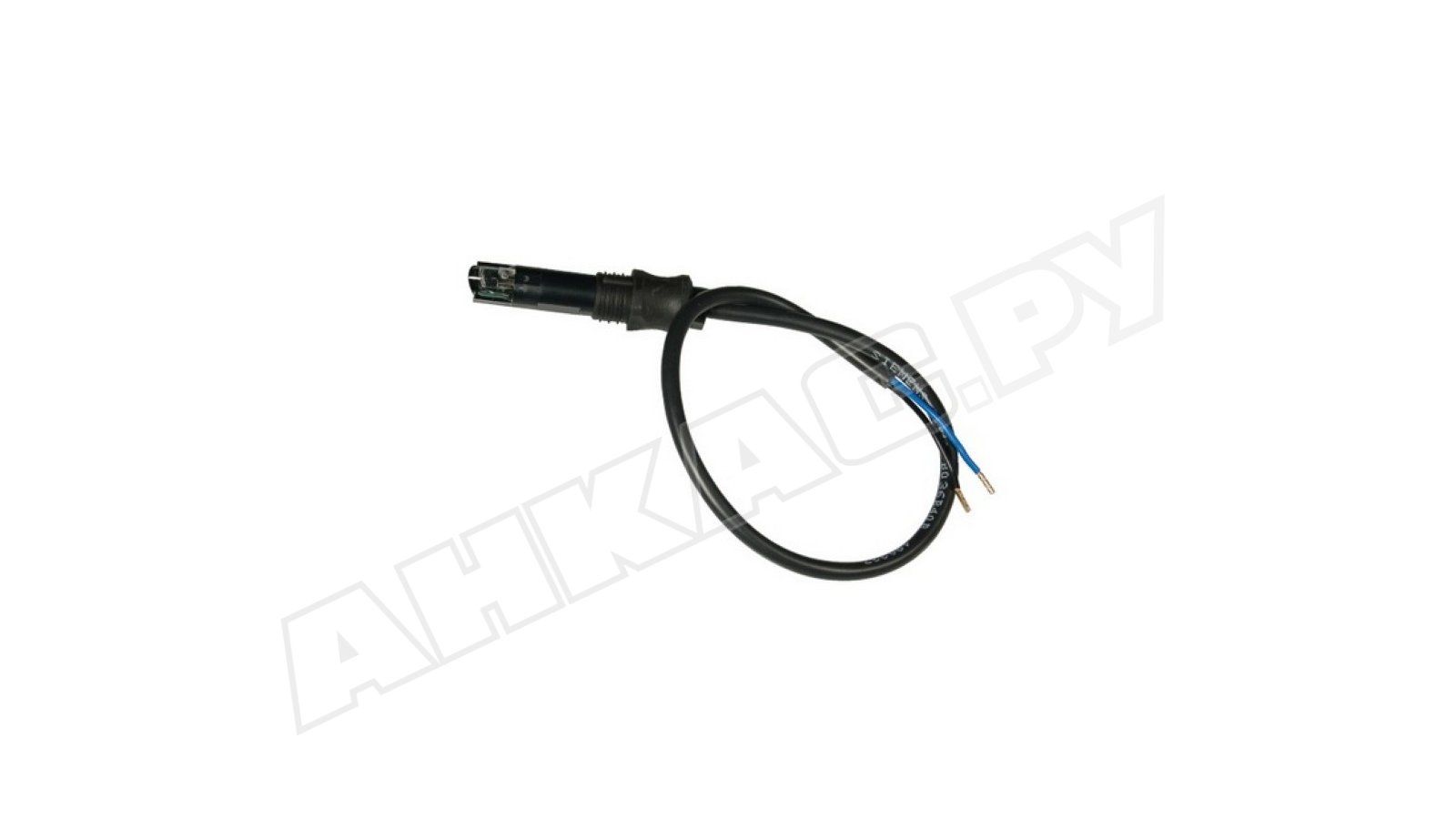

Датчик пламени Siemens QRB4A-B050B70B

Датчик пламени Siemens QRB4A-B050B70B используется в системах безопасности жидкотопливных горелок для отслеживания пламени и передачи сигналов на блок управления. Регистрирует излучение желтого пламени сгорающего жидкого топлива в видимом диапазоне спектра света. Способен улавливать также части спектра посторонних источников, что требует применения стандартных мер защиты.

Исполнение и комплектация

Siemens QRB4 оснащен фотодиодом с нормальной чувствительностью, помещенным в небольшой корпус со стационарно подключенным кабелем питания. Конец кабеля зачищен, предусмотрен наконечник. Токопроводящие медные жилы защищены от температурных воздействий оболочкой из термопласта. Датчик пламени поставляется с мягкой пластиковой заглушкой, облегчающей установку.

Особенности и основные параметры:

• обычная чувствительность фотоэлемента;
• подключение к блоку автоматики LMO/ LMV2/ LMV3, по запросу к LME7/ LME8;
• видимость: боковая (90°) и фронтальная;
• корпус с мягкой вставкой, виброустойчивый монтаж;
• повышенный уровень пылевлагозащиты корпуса, класс IP 54;
• диапазон рабочих температур: от -20 до +60 °С;
• длина провода питания – 500 мм;
• установка в любом положении;
• для жидкотопливных горелок с повторно-кратковременным режимом работы.

Модель с мягкой заглушкой

Датчик пламени Siemens QRB4...В надежно фиксируется на горелку за счет мягкой вставки:

• требуется единственное отверстие в горелке:
• кромки уплотнения и упорные планки заглушки удерживают прибор;
• направляющая шпонка облегчает выбор оптимального положения относительно пламени.

Установка датчика пламени

Все работы выполняются квалифицированным специалистом. При установке датчика необходимо обеспечить передачу сигнала без помех и потерь. Важно учитывать, что фотодиод может «видеть» излучение от посторонних источников света.

При монтаже и эксплуатации запрещено образование конденсата, льда, попадание воды на корпус устройства. В противном случае возрастает риск поражения током и неправильной работы прибора.

Достоинства:

• фронтальное и боковое освещение;
• стационарный кабель;
• тепловая защита токопроводящих жил;
• мягкая пластиковая вставка для крепления на горелку;
• высокий уровень пылевлагозащиты;
• возможность эксплуатации при минусовых температурах.

В нашем каталоге представлены также датчики пламени для горелок с другим уровнем чувствительности, комплектацией, способом монтажа. Узнать подробнее о характеристиках оборудования можно у специалистов АНКАС.
